Aufstellen und Inbetriebnahme Einbau der LP-Barcodeleser Lineal einbauen 62 PCB Barcode LP-Barcode Lineal unten einbauen Lineal unten einbauen Legende ► Legen Sie das Lineal oberhalb der Tra nsportsteuerung mit dem Nu ll…
Aufstellen und Inbetriebnahme
Lineal einbauen Einbau der LP-Barcodeleser
PCB Barcode LP-Barcode 61
Lineal umbauen
Legende
► Um die Position des Nullpunktes zu verändern, lösen Sie die Schraube, mit der das Lineal auf dem
Trägerblech geklemmt ist (2) und verschieben Sie das Lineal auf dem Trägerblech entsprechend
nach links oder rechts, bis der Nullpunkt des Lineals (3) mit der festen Seitenwange des Transportes
übereinstimmt.
► Befestigen Sie das Lineal auf dem Trägerblech in der neuen Einstellung mit Hilfe der zuvor gelösten
Schraube.
1 Befestigung in der Maschine 2 Klemmung des Lineals auf dem Trägerblech
3 Nullpunkt des Lineals
Aufstellen und Inbetriebnahme
Einbau der LP-Barcodeleser Lineal einbauen
62 PCB Barcode LP-Barcode
Lineal unten einbauen
Lineal unten einbauen
Legende
► Legen Sie das Lineal oberhalb der Transportsteuerung mit dem Nullpunkt an der festen Transport-
wange (3) an.
► Fixieren Sie das Lineal an den Magneten oberhalb der Transportsteuerungsabdeckung.
► Stecken Sie den Zeiger in die entsprechende Aussparung an der Halterung des LP-Barcodelesers
(2) ein und fixieren Sie ihn mit zwei Inbusschrauben.
1 Halterung des LP-Barcodelesers 2 Zeiger
3 Nullpunkt an fester Transportwange
Aufstellen und Inbetriebnahme
Sicherung der Konfigurationsdateien Einbau der LP-Barcodeleser
PCB Barcode LP-Barcode 63

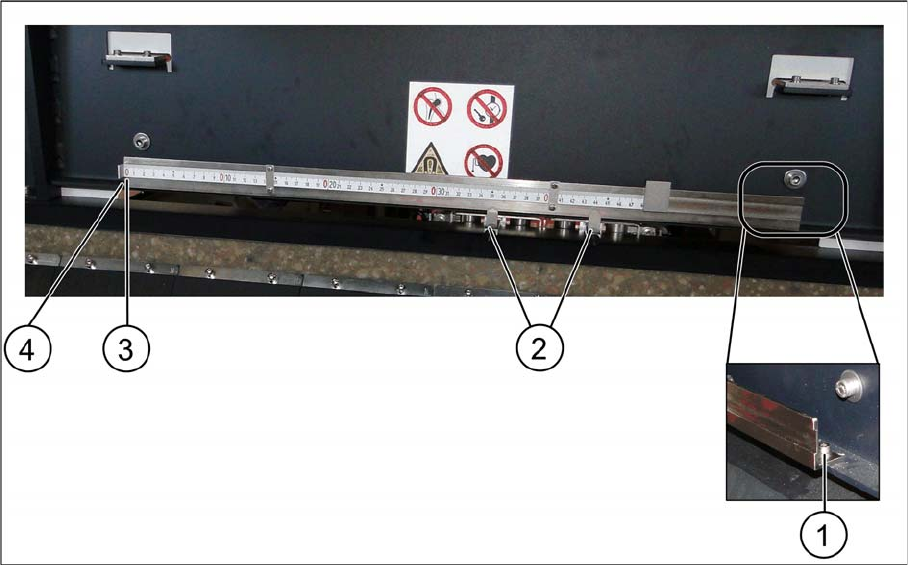

Lineal oben einbauen
Lineal oben einbauen
Legende
► Legen Sie das Lineal innen am Maschinenständer mit dem Nullpunkt an der festen Transportwange
an (3).
► Fixieren Sie das Lineal mit zwei Schrauben am Maschinenständer an den Positionen (1) und (4).
► Stecken Sie den Zeiger in die entsprechende Aussparung an der Halterung des LP-Barcodelesers
ein (2).
3.2.9 Sicherung der Konfigurationsdateien
► Sichern Sie die Konfigurationsdateien sowohl auf dem Stationsrechner als auch auf einem externen
Datenträger des Kunden.
Im Rahmen eines Serviceeinsatzes sollen die Konfigurationsdateien auch im SISCOPE unter Account-
Attachments mit folgendem Dateinamen-Format gesichert werden:
Linie_Maschinentyp_Maschinen Serien-Nr._Transportspur_Einbaulage des Lesers, z.B.:
Linie 5_SX2_K163G-12039179_Spur 2_Oben.cfg
1 Befestigungsschraube 2 Zeiger
3 Nullpunkt 4 Befestigungsschraube
