Aufstellen und Inbetriebnahme
1D-LP-Barcodeleser einbauen Einbau der LP-Barcodeleser
PCB Barcode LP-Barcode 25
3.2.2 1D-LP-Barcodeleser einbauen
3.2.2.1 1D-LP-Barcodeleser auf Halteblech befestigen
Im Lieferumfang sind folgende Haltebleche enthalten:
▪ 1D BC-Halteblech rechts u. links [03084154-xx]
▪ 2D BC-Halteblech links [03083915-xx]
▪ 2D BC-Halteblech rechts [03084153-xx]
Der 1D-LP-Barcodeleser ist bereits auf seinem Abdeckwinkel vormontiert. Verwenden Sie für den 1D-
LP-Barcodeleser das 1D BC-Halteblech rechts u. links [03084154-xx].
Nicht verwendete Haltebleche werden in der Halterung befestigt, damit sie nicht verloren gehen (siehe
Position 5 in "3.2.1 Einbaupositionen in der Halterung" [ ➙ 24]).
Barcodeleser auf Halteblech befestigen
Legende
1. 1D BC-Halteblech rechts u. links [03084154-xx]
2. Schrauben DIN 7985-M3 x 3-A2-Z [00368583-xx]
3. Barcodeleser mit Abdeckwinkel
4. Bohrungen zur Befestigung am Befestigungswinkel
oder der Halterung
► Befestigen Sie den Barcodeleser mit Abdeckwinkel
(3) auf dem Halteblech (1) mit Hilfe der beiden
Schrauben (2).
Die Montageposition auf dem Halteblech ist für alle
Einbaumöglichkeiten des Barcodelesers dieselbe.
Für den Einbau des Barcodelesers längs zur Transpor-
trichtung muss das Halteblech an Position (4) entspre-
chend am Befestigungswinkel verschraubt werden.
(siehe "3.2.2.3.1 Längs zur Transportrichtung links" [ ➙
27] und "3.2.2.3.2 Längs zur Transportrichtung rechts"
[➙ 30]).
Für den Einbau des Barcodelesers quer zur Transpor-
trichtung wird das Halteblech an Position (4) direkt mit
der Halterung verschraubt (siehe "3.2.2.2 1D-LP-Bar-
codeleser quer zur Transportrichtung einbauen" [ ➙ 26]).
Aufstellen und Inbetriebnahme
Einbau der LP-Barcodeleser 1D-LP-Barcodeleser einbauen
26 PCB Barcode LP-Barcode
3.2.2.2 1D-LP-Barcodeleser quer zur Transportrichtung einbauen
Barcodeleser quer zur Transportrichtung einbauen
Legende
► Setzen Sie das Halteblech mit dem Barcodeleser in die Halterung, sodass Sie das Blech an den Po-
sitionen (4) mit den beiden Schrauben 00323152-DIN 7985-M3 x 6-A4-befestigen können.
1 Halterung BC-Leser komplett gespiegelt
[03078730-xx]
2 Halterung BC-Leser komplett [03083937-xx]
3 Kulisse mit Montageposition für Befestigungs-
winkel und Klemmstück BC-Leser rechts /
links
4 Montageposition BC-Leser quer
5 Parkpositionen für nicht verwendete BC-Halte-
bleche
6 2 Schrauben
(00323152-DIN 7985-M3 x 6-A4-Z)
7 1D BC-Halteblech rechts u. links
[03084154-xx]
8 1D BC-Leser mit Abdeckwinkel
Aufstellen und Inbetriebnahme
1D-LP-Barcodeleser einbauen Einbau der LP-Barcodeleser
PCB Barcode LP-Barcode 27
► Schrauben Sie das Halteblech von unten fest.
Durch das Halteblech ist ein Winkel von ca. 10° vorgegeben.
► Damit der Befestigungswinkel und das Klemmstück im Falle eines Umbaus wieder zu Hand sind,
befestigen Sie beide an der Kulisse (3) in einer geeigneten Position. Setzen Sie dabei den Befesti-
gungswinkel von oben in die Halterung und das bogenförmige Klemmstück von unten gegen die Hal-
terung und verschrauben sie beide miteinander.
► Befestigen Sie nicht verwendete BC-Haltebleche an den Positionen (5).
Sehen Sie dazu auch...
3.2.2.3.1 Längs zur Transportrichtung links [ ➙ 27]
3.2.2.3 1D-LP-Barcodeleser längs zur Transportrichtung einbauen
Längs zur Transportrichtung links

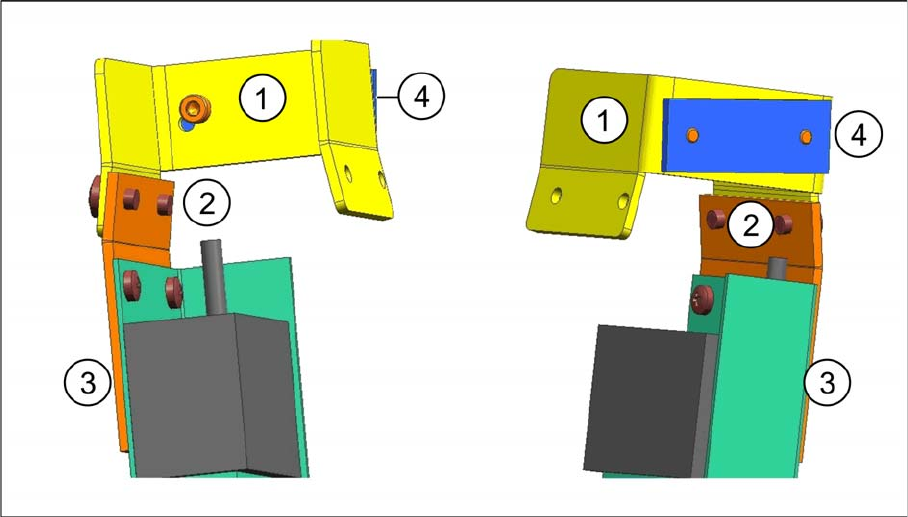

Barcodeleser links in Befestigungswinkel einbauen
Barcodeleser links in Befestigungswinkel einbauen - zwei Ansichten
Legende
► Befestigen Sie das Halteblech mit dem Barcodeleser (3) an der linken Seite des Befestigungswin-
kels (1). Setzen Sie dabei die Schrauben (2) von außen ein.
1 Befestigungswinkel [03084155-xx] 2 Zwei Schrauben [03007733-xx]
3 Halteblech mit Barcodeleser 4 Klemmstück [03071701-xx]
