Aufstellen und Inbetriebnahme 2D-LP-Codeleser einbauen Einbau der LP-Barcodeleser PCB Barcode LP-Barcode 39 2D-Barcodeleser längs der Tr an sportrichtung lin ks eingebaut Legende ► Wickeln Sie das Kabel auf und fixieren …
Aufstellen und Inbetriebnahme
Einbau der LP-Barcodeleser 2D-LP-Codeleser einbauen
38 PCB Barcode LP-Barcode
Befestigungswinkel in Halterung einbauen
Einbaupositionen in Halterung
Legende
► Setzen Sie den Befestigungswinkel von oben auf die Kulisse (3) und das bogenförmige Klemmstück
von unten dagegen und verschrauben sie beide von oben miteinander.
Durch Verschieben des Befestigungswinkels in der Kulisse kann ein Winkel von ca. 5° bis 15° ein-
gestellt werden. Bei Fixierung des Winkels in der Mitte der Kulisse (3) werden ca. 10° erreicht.
► Befestigen Sie nicht verwendete BC-Haltebleche an den Positionen (5).
1 Halterung BC-Leser komplett gespiegelt
[03078730-xx]
2 Halterung BC-Leser komplett [03083937-xx]
3 Kulisse mit Montageposition für Befestigungs-
winkel und Klemmstück BC-Leser rechts /
links
4 Montageposition BC-Leser quer (nur 1D)
5 Parkpositionen für nicht verwendete BC-Halte-
bleche
Aufstellen und Inbetriebnahme
2D-LP-Codeleser einbauen Einbau der LP-Barcodeleser
PCB Barcode LP-Barcode 39
2D-Barcodeleser längs der Transportrichtung links eingebaut
Legende
► Wickeln Sie das Kabel auf und fixieren Sie es (siehe "3.2.3.4 Kabel aufwickeln und fixieren" [ ➙ 40]).
1 Befestigungswinkel 2 2D BC-Halteblech links
3 Barcodeleser 4 1D BC-Halteblech links und rechts
5 2D BC-Halteblech links 6 Position für den Stecker
Aufstellen und Inbetriebnahme
Einbau der LP-Barcodeleser Kabelsatz verlegen
40 PCB Barcode LP-Barcode
3.2.3.4 Kabel aufwickeln und fixieren
Sehen Sie dazu auch...
3.2.2.3.1 Längs zur Transportrichtung links [ ➙ 27]
3.2.4 Kabelsatz verlegen
1D-Barcodeleser und 2D-Barcodeleser verfügen jeweils über einen eigenen Kabelsatz. Diese
Kabelsätze dürfen, z. B. beim Umrüsten, auf keinen Fall vertauscht werden.
Das Prinzip beim Verlegen der Kabelsätze für 1D und 2D ist gleich. Legen Sie sich die Kabelsätze und
den Einbaurahmen an einem geeigneten Arbeitsplatz zurecht.
Kabelsatz für 2D-Barcodeleser [03075946-xx]
Der Kabelsatz ist enthalten in Montagesatz-Elektrik für 2D-LP-Barcodeleser Artikel Nr. [00519889-xx].
Kabelsatz für 1D-LP-Barcodeleser [03074225-xx]
Der Kabelsatz ist enthalten in Montagesatz-Elektrik für 1D-LP-Barcodeleser [00519890-xx].

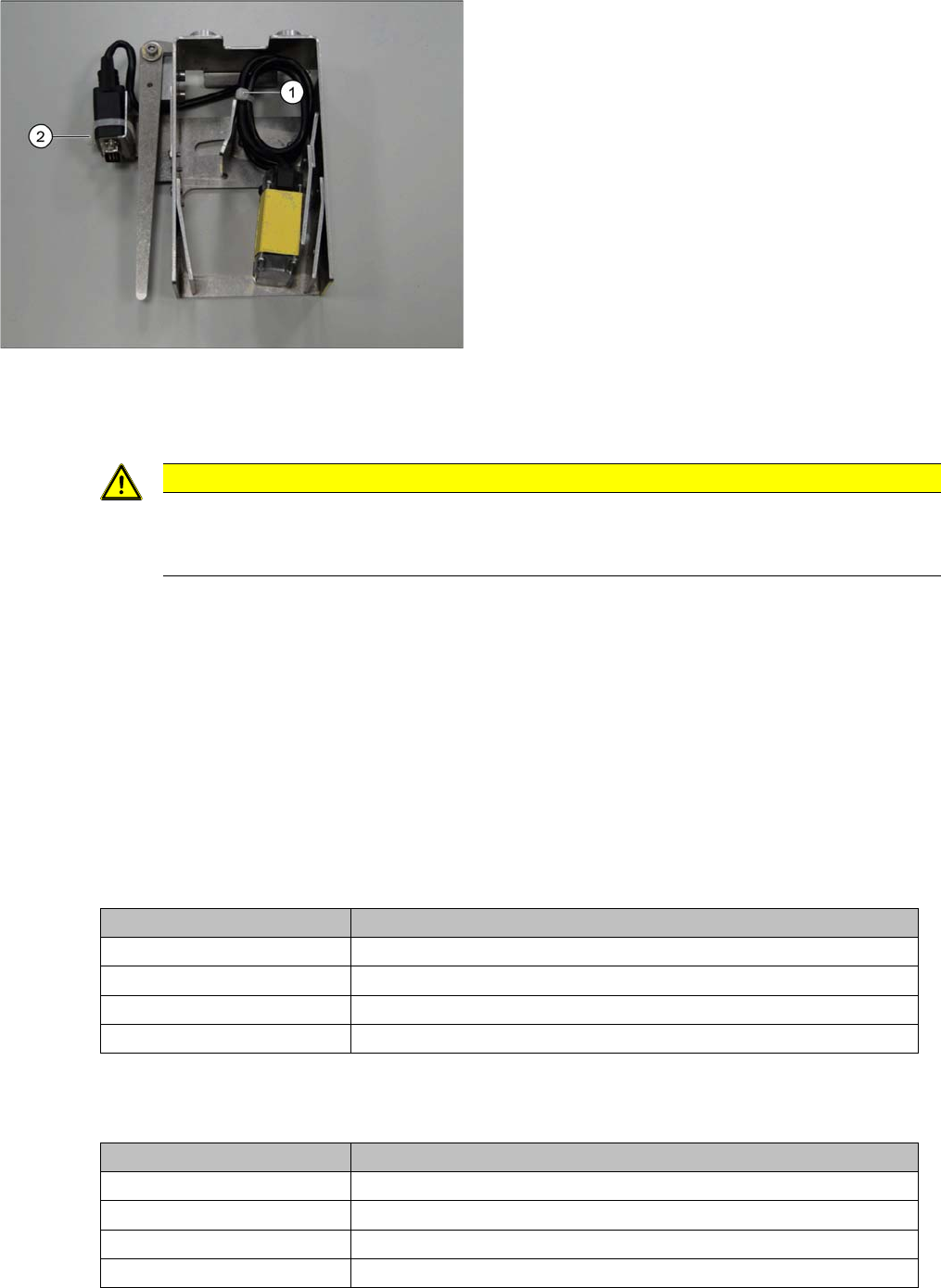

Beispiel: 2D-LP-Barcodeleser mit aufgewickeltem Kabel
Legende
1. Kabelbinder
2. Kabelbinder
► Legen Sie das Kabel für den SUB-D-Stecker in
Schleifen und befestigen Sie es mit einem Kabelbin-
der an Position (1) in der der Halterung.
► Führen Sie den SUB-D-Stecker unter der Halterung
heraus und befestigen Sie ihn mit einem Kabelbinder
(2).
Ziehen Sie dabei den Kabelbinder durch die beiden
dafür vorgesehenen Bohrungen. Beim 1D-LP-Bar-
codeleser muss auf dem SUB-D-Stecker der Zwi-
schenadapter (Gender Changer) sitzen. Mit Hilfe
dieses Zwischenadapters wird verhindert, dass der
1D-LP-Barcodeleser im Falle eines Umbaus verse-
hentlich an den Kabelsatz eines 2D-Lesers ange-
schlossen werden kann.
VORSICHT
Kabelsätze nicht vertauschen
Stellen Sie unbedingt sicher, dass ein 1D-LP-Barcodeleser nicht an den Kabelsatz eines 2D-
Lesers angeschlossen wird. Der 1D-LP-Barcodeleser wird sonst beschädigt.
Transportspur Zu verwendendes Kabel
Transportspur 1 oben Kabel Barcodeleser DM100 Spur 1 Oberseite [03079389-xx]
Transportspur 2 oben Kabel Barcodeleser DM100 Spur 2 Oberseite [03079391-xx]
Transportspur 1 unten Kabel Barcodeleser DM100 Spur 1 Unterseite [03075944-xx]
Transportspur 2 unten Kabel Barcodeleser DM100 Spur 2 Unterseite [03079390-xx]
Transportspur Zu verwendendes Kabel
Transportspur 1 oben Kabel BC-Scanner DS1500 Spur 1 Oberseite [03079352-xx]
Transportspur 2 oben Kabel BC-Scanner DS1500 Spur 2 Oberseite [03079354-xx]
Transportspur 1 unten Kabel BC-Scanner DS1500 Spur1 Unterseite [03074066-xx]
Transportspur 2 unten Kabel BC-Scanner DS1500 Spur2 Unterseite [03079353-xx]
