Aufstellen und Inbetriebnahme Maschinenkonfiguration in der S tationssoftware anpassen Konfigurierung der LP-Barcodeleser PCB Barcode LP-Barcode 93 3.3.3 Maschinenkonfiguration in der Stationssoftware anpassen Nach der I…
Aufstellen und Inbetriebnahme
Konfigurierung der LP-Barcodeleser 2D-LP-Barcodeleser
92 PCB Barcode LP-Barcode
Barcodeleser auf Leiterplatte einstellen
Das Einstellen der Barcodeleser auf der Leiterplatte ist notwendig bei der Erstinstallation und vor jedem
Produktwechsel.
Y-Maß an der Leiterplatte ermitteln
Legende
1. Feste Transportseite = rechts
2. Feste Transportseite = links
Der Barcodeleser muss in Y-Richtung auf die Position des Codes auf der Leiterplatte eingestellt werden.
Dazu befinden sich Einstellskalen an den Barcodeleser-Führungsschienen.
► Ermitteln Sie das Y-Maß an der Leiterplatte, d. h. die Mitte des Codes zum Leiterplattenrand der fes-
ten Transportseite.
► Stellen Sie das ermittelte Y-Maß mit Hilfe des Zeigers am Maßstab-Lineal ein. Die erforderliche Ge-
nauigkeit beträgt ca. +/- 2 mm.
Aufstellen und Inbetriebnahme
Maschinenkonfiguration in der Stationssoftware anpassen Konfigurierung der LP-Barcodeleser
PCB Barcode LP-Barcode 93
3.3.3 Maschinenkonfiguration in der Stationssoftware anpassen
Nach der Installation der Konfigurierung der entsprechenden Lesersoftware, müssen Sie die Maschi-
nenkonfiguration in der Stationssoftware entsprechend anpassen.
► Wechseln Sie in die Stationssoftware.
► Wählen Sie in der Ansicht Service die Funktion Conveyor configuration aus.
Maschinenkonfiguration anpassen
► Wählen Sie die Transportspur aus (1), an der der Barcodeleser installiert wurde, und wählen
Siedann Change configuration (2)aus.
Der Dialog Change configuration (3) wird angezeigt.
► Markieren Sie die Zeile Barcode reader installed (4) und klicken Sie auf Edit (5).
Der Dialog Edit (6) wird angezeigt.
► Markieren Sie die Zeile Installed (7) und bestätigen Sie mit Accept (8).
Der neue Barcodeleser ist nun der Stationssoftware bekannt gemacht.
Aufstellen und Inbetriebnahme
Konfigurierung der LP-Barcodeleser Maschinenkonfiguration in der Stationssoftware anpassen
94 PCB Barcode LP-Barcode
3.3.3.1 Barcodeleser in der Stationssoftware testen
Barcodeleser testen

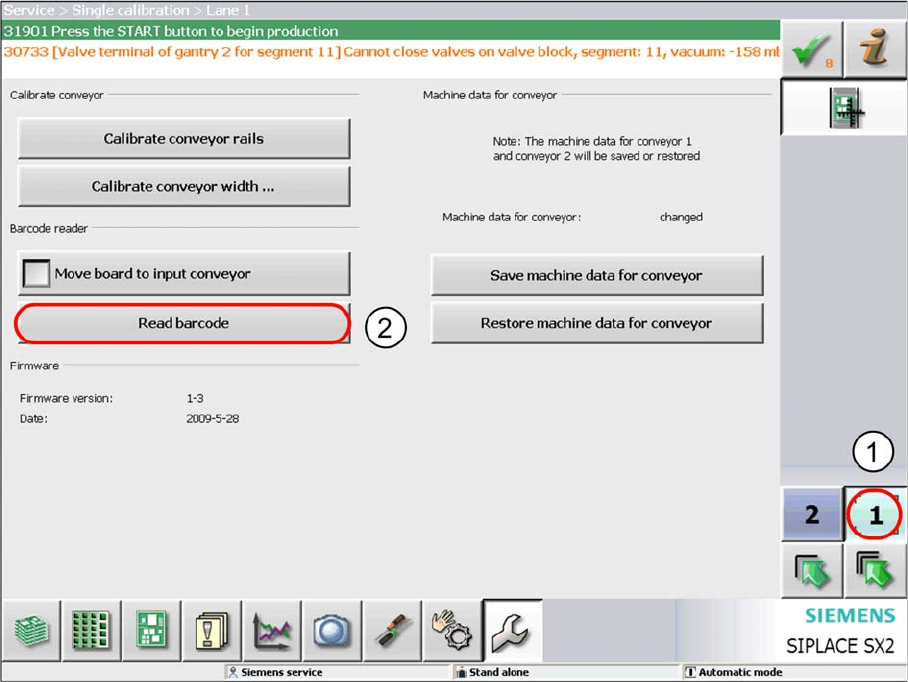

► Wechseln Sie in die Stationssoftware.
► Wählen Sie in der Ansicht Service die Funktion Single calibration aus.
► Wählen Sie die Transportspur aus, an der der Barcodeleser installiert ist (1).
► Klicken Sie auf Read barcode (2).
Der Barcode wird gelesen. Sollte der Barcode nicht korrekt gelesen werden, wird eine entsprechen-
de Fehlermeldung ausgegeben.
