Aufstellen und Inbetriebnahme

Einbau der LP-Barcodeleser Lineal einbauen

60 PCB Barcode LP-Barcode

► Verlegen Sie das Kabel unter der Transportwange durch den Kabelschacht zum Box-PC (2 bis 4).

Achten Sie darauf, dass das Kabel nicht im Verfahrbereich des Portals liegt.

► Fixieren Sie das Kabel mit Kabelbindern an den bereits vorhandenen Kabeln.

► Stecken Sie das Kabel am freien USB Anschluss des Box-PC an (5).

► Montieren Sie den Deckel über dem Kabelschacht (6).

Sehen Sie dazu auch...

 3.3.2 2D-LP-Barcodeleser [ ➙ 79]

3.2.8 Lineal einbauen

Mit Hilfe des Lineals und des Zeigers kann die Y-Position des LP-Barcodelesers gemessen werden. Da-

bei entspricht der Nullpunkt des Lineals der Position der festen Transportwange. Für die Einbaupositio-

nen unten und oben des LP-Barcodelesers ist jeweils ein eigenes Lineal auf einem Trägerblech

vorgesehen.

Das Lineal kann entsprechend der Position der festen Wange auf seinem Träger umgebaut werden (Ori-

entierung von links nach rechts oder von rechts nach links möglich).

VORSICHT

Transportversion beachten

► Je nach Version des Transports kommen unterschiedliche Zeiger zum Einsatz.

Verwenden Sie an V1-Transporten den langen Zeiger [03073262-xx].

Verwenden Sie an V2-Transporten den kurzen Zeiger [03095905-xx].

► Die Position des Lineals ist am Beispiel eines V1-Transports dargestellt.

An V2-Transporten weicht die Position des Lineals von den Bildern ab.

Aufstellen und Inbetriebnahme

Lineal einbauen Einbau der LP-Barcodeleser

PCB Barcode LP-Barcode 61

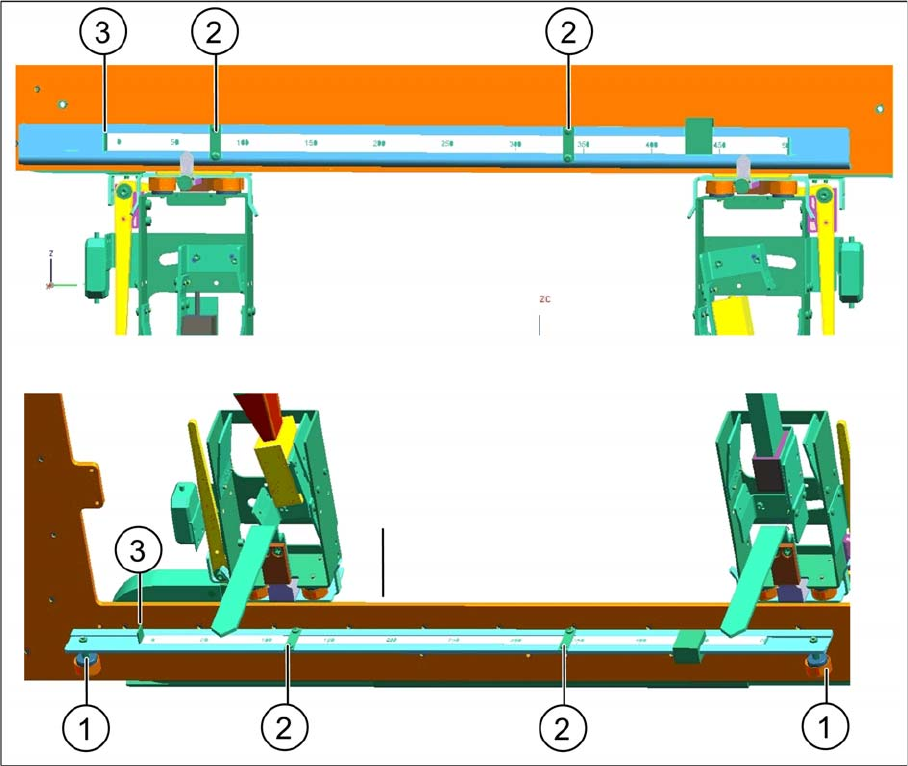

Lineal umbauen

Legende

► Um die Position des Nullpunktes zu verändern, lösen Sie die Schraube, mit der das Lineal auf dem

Trägerblech geklemmt ist (2) und verschieben Sie das Lineal auf dem Trägerblech entsprechend

nach links oder rechts, bis der Nullpunkt des Lineals (3) mit der festen Seitenwange des Transportes

übereinstimmt.

► Befestigen Sie das Lineal auf dem Trägerblech in der neuen Einstellung mit Hilfe der zuvor gelösten

Schraube.

1 Befestigung in der Maschine 2 Klemmung des Lineals auf dem Trägerblech

3 Nullpunkt des Lineals

Aufstellen und Inbetriebnahme

Einbau der LP-Barcodeleser Lineal einbauen

62 PCB Barcode LP-Barcode

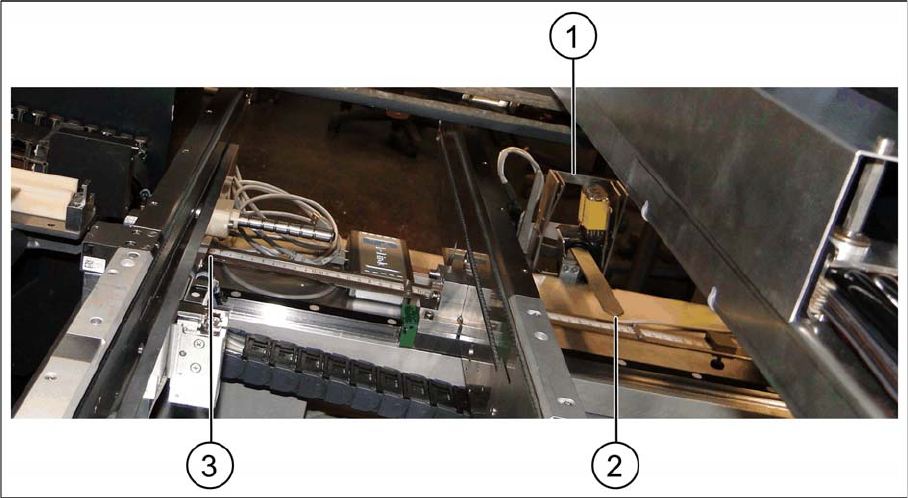

Lineal unten einbauen

Legende

► Legen Sie das Lineal oberhalb der Transportsteuerung mit dem Nullpunkt an der festen Transport-

wange (3) an.

► Fixieren Sie das Lineal an den Magneten oberhalb der Transportsteuerungsabdeckung.

► Stecken Sie den Zeiger in die entsprechende Aussparung an der Halterung des LP-Barcodelesers

(2) ein und fixieren Sie ihn mit zwei Inbusschrauben.

1 Halterung des LP-Barcodelesers 2 Zeiger

3 Nullpunkt an fester Transportwange
