Aufstellen und Inbetriebnahme
Einbau der LP-Barcodeleser Kabelsatz verlegen
46 PCB Barcode LP-Barcode
Halterung in den Einbaurahmen einsetzen
► Überprüfen Sie, ob sich die Halterung mit dem Leser in die Aufnahme am Einbaurahmen setzen
lässt und ob sich die Stecker miteinander verbinden lassen. Setzen Sie die Halterung mit dem Leser
an der gewünschten Position im Einbaurahmen ein.
Die Halterung wird durch die Magnete am Einbaurahmen fixiert.
Kabelschleife - Beispiel 1D-Barcodeleser in Querrichtung und 2D-Barcodeleser
► Schließen Sie den SUB-D-Stecker des entsprechenden Kabelsatzes am SUB-D-Stecker des Bar-
codelesers an.
VORSICHT
Kabelsätze nicht vertauschen
Achten Sie darauf, dass Sie den richtigen Kabelsatz verwenden. Kabelsätze für 1D- und 2D-
Barcodeleser dürfen auf keinen Fall vertauscht werden (z. B beim Umrüsten). Achten Sie beim
1D-Barcodeleser darauf, dass der Zwischenadapter (Gender Changer) aufgesetzt ist.
Aufstellen und Inbetriebnahme
Kabelsatz verlegen Einbau der LP-Barcodeleser
PCB Barcode LP-Barcode 47
3.2.4.4 Kabel am Einbaurahmen verlegen
► Ziehen Sie eine Plastiktüte über die losen Kabelenden.
Das erleichtert das spätere Einziehen der Kabel in die SIPLACE SX.
Kabel am Einbaurahmen verlegen - Beispiel ohne einge
-
setzte Halterungen
► Führen Sie den Kabelbund am Einbaurahmen ent-
lang und fixieren Sie ihn mit den Kabelbindern an den
Kabelschellen (1).
► Sehen Sie folgende Kabellängen (3) für den An-
schluss an die Transportsteuerung und den Konver-
ter bzw. Hub vor, gemessen von der letzten
Kabelschelle am Einbaurahmen (2):
⇨ Kabellänge zu Transportsteuerung 1: 480 mm
⇨ Kabellänge zu Transportsteuerung 2: 1000 mm
⇨ Kabellänge zum Konverter bzw. Hub: 900 mm
Aufstellen und Inbetriebnahme
Einbau der LP-Barcodeleser SIPLACE SX vorbereiten
48 PCB Barcode LP-Barcode
3.2.5 SIPLACE SX vorbereiten
► Beenden Sie alle Aufträge an der SIPLACE SX und fahren Sie die Maschine ordnungsgemäß her-
unter.
► Schalten Sie die Maschine am Hauptschalter aus und sichern Sie sie gegen unbefugtes Wiederein-
schalten.
► Entfernen Sie die BE-Tische aus der Maschine.
► Verfahren Sie die BE-Köpfe manuell nach hinten.
► Lösen Sie die Transportwangen, so dass Sie diese verstellen können, um Raum zum Arbeiten zu
schaffen.
Transportsteuerung zugänglich machen

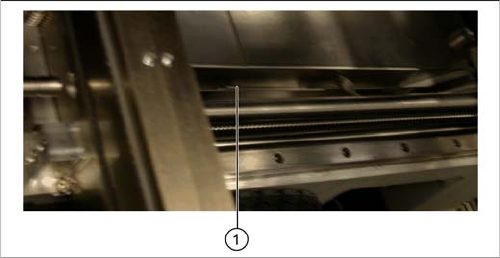

Position der Befestigungsschraube (1)
► Entfernen Sie die Abdeckung der Transportsteue-
rung. Drehen Sie dazu die entsprechende Befesti-
gungsschraube so weit heraus, dass Sie die
Abdeckung abnehmen können. Die Schraube darf
auf keinen Fall entfernt werden.
► Heben Sie die Abdeckung vorsichtig heraus und ach-
ten Sie dabei darauf, dass sie nirgendwo hängen
bleibt.
Bei Maschinen mit Doppeltransport müssen beide
Abdeckungen entfernt werden.
