Aufstellen und Inbetriebnahme Einbau der LP-Barcodeleser 2D-LP-Codeleser einbauen 32 PCB Barcode LP-Barcode 3.2.2.4 1D-LP-Barcodeleser - Laserwarnhinweis aufkleben Kleben Sie die mitgelieferten Wa rnaufkleber W216 "…
Aufstellen und Inbetriebnahme
1D-LP-Barcodeleser einbauen Einbau der LP-Barcodeleser
PCB Barcode LP-Barcode 31
Befestigungswinkel in Halterung einbauen
Einbaupositionen in Halterung
Legende
► Setzen Sie den Befestigungswinkel von oben auf die Kulisse (3) und das bogenförmige Klemmstück
von unten dagegen und verschrauben sie beide von oben miteinander.
Durch Verschieben des Befestigungswinkels in der Kulisse kann ein Winkel von ca. 5° bis 15° ein-
gestellt werden. Bei Fixierung des Winkels in der Mitte der Kulisse (3) werden ca. 10° erreicht.
► Befestigen Sie nicht verwendete BC-Haltebleche an den Positionen (5).
► Wickeln Sie das Kabel auf und fixieren Sie es (siehe "3.2.3.4 Kabel aufwickeln und fixieren" [ ➙ 40]).
Sehen Sie dazu auch...
3.2.2.3.1 Längs zur Transportrichtung links [ ➙ 27]
1 Halterung BC-Leser komplett gespiegelt
[03078730-xx]
2 Halterung BC-Leser komplett [03083937-xx]
3 Kulisse mit Montageposition für Befestigungs-
winkel und Klemmstück BC-Leser rechts /
links
4 Montageposition BC-Leser quer
5 Parkpositionen für nicht verwendete BC-Halte-
bleche
Aufstellen und Inbetriebnahme
Einbau der LP-Barcodeleser 2D-LP-Codeleser einbauen
32 PCB Barcode LP-Barcode
3.2.2.4 1D-LP-Barcodeleser - Laserwarnhinweis aufkleben
Kleben Sie die mitgelieferten Warnaufkleber W216 "Laserklasse 2" Artikel-Nr. 03009347-01 entspre-
chend an Halterung und Maschine auf. Pro Barcodeleser werden zwei Aufkleber mitgeliefert.
► Kleben Sie einen Warnaufkleber neben dem Hauptschalter auf.
► Kleben Sie einen Warnaufkleber von außen mittig auf der Abdeckung über dem Eingabeband auf.
Fahren Sie fort mit dem Abschnitt "3.2.4 Kabelsatz verlegen" [ ➙ 40]
3.2.3 2D-LP-Codeleser einbauen
3.2.3.1 2D-LP-Barcodeleser - Bestandteile
► Packen Sie den 2D-Barcodeleser aus.
Warnaufkleber innen in der Maschine
► Kleben Sie weitere Warnaufkleber in der Maschine
selbst auf die Deckel der Transportsteuerung auf.
2D-Barcodeleser - Bestandteile
Legende
1. Bohrungen für Befestigung der Isolierplatte
2. 2D-Barcodeleser
3. Kunststoffschrauben
4. Isolierschrauben
Aufstellen und Inbetriebnahme
2D-LP-Codeleser einbauen Einbau der LP-Barcodeleser
PCB Barcode LP-Barcode 33
Objektiveinstellung überprüfen
3.2.3.2 2D-LP-Barcodeleser auf Halteblech befestigen
Im Lieferumfang sind folgende Haltebleche enthalten:
▪ 1D BC-Halteblech rechts u. links [03084154-xx]
▪ 2D BC-Halteblech links [03083915-xx]
▪ 2D BC-Halteblech rechts [03084153-xx]
Verwenden Sie je nach erforderlicher Einbauposition das 2D BC-Halteblech links [03083915-xx] oder
2D BC-Halteblech rechts [03084153-xx].
Nicht verwendete Haltebleche werden in der Halterung befestigt, damit sie nicht verloren gehen (siehe
Position 5 in "3.2.1 Einbaupositionen in der Halterung" [ ➙ 24]).

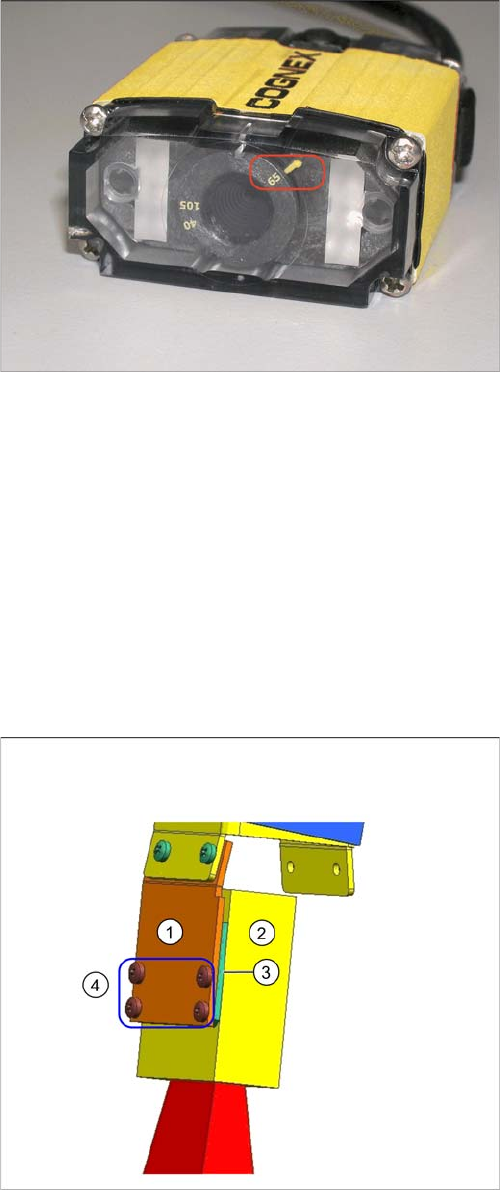

Objektiveinstellung 65
► Prüfen Sie ob die Entfernungseinstellung des Objek-
tivs auf 65 steht.
Barcodeleser auf Halteblech befestigen - Beispiel rechts
Legende
1. 2D BC-Halteblech rechts [0308953-xx]
2. 2D-Barcodeleser
3. Isolierplatte
4. Befestigungsschrauben
► Legen Sie die Isolierplatte (3) zwischen den 2D-Bar-
codeleser (2) und das Halteblech (1).
► Verschrauben Sie die drei Teile mit Hilfe der vier Iso-
lierschrauben (4) aus dem Lieferumfang.
► Die Befestigung auf dem Halteblech links funktioniert
genauso.
