Aufstellen und Inbetriebnahme 1D-LP-Barcodeleser einbauen Einbau der LP-Barcodeleser PCB Barcode LP-Barcode 31 Befestigungswinkel in Halterung einbauen Einbaupositionen in Ha lterung Legende ► Setzen Sie den Befestigungs…
Aufstellen und Inbetriebnahme
Einbau der LP-Barcodeleser 1D-LP-Barcodeleser einbauen
30 PCB Barcode LP-Barcode
Längs zur Transportrichtung rechts
Barcodeleser rechts in Befestigungswinkel einbauen
Barcodeleser rechts in Befestigungswinkel einbauen - zwei Ansichten
Legende
► Befestigen Sie das Halteblech mit dem Barcodeleser (3) an der rechten Seite des Befestigungswin-
kels (1). Setzen Sie dabei die Schrauben (2) von außen ein.
1 Befestigungswinkel [03084155-xx] 2 Zwei Schrauben [03007733-xx]
3 Halteblech mit Barcodeleser 4 Klemmstück [03071701-xx]
Aufstellen und Inbetriebnahme
1D-LP-Barcodeleser einbauen Einbau der LP-Barcodeleser
PCB Barcode LP-Barcode 31
Befestigungswinkel in Halterung einbauen
Einbaupositionen in Halterung
Legende
► Setzen Sie den Befestigungswinkel von oben auf die Kulisse (3) und das bogenförmige Klemmstück
von unten dagegen und verschrauben sie beide von oben miteinander.
Durch Verschieben des Befestigungswinkels in der Kulisse kann ein Winkel von ca. 5° bis 15° ein-
gestellt werden. Bei Fixierung des Winkels in der Mitte der Kulisse (3) werden ca. 10° erreicht.
► Befestigen Sie nicht verwendete BC-Haltebleche an den Positionen (5).
► Wickeln Sie das Kabel auf und fixieren Sie es (siehe "3.2.3.4 Kabel aufwickeln und fixieren" [ ➙ 40]).
Sehen Sie dazu auch...
3.2.2.3.1 Längs zur Transportrichtung links [ ➙ 27]
1 Halterung BC-Leser komplett gespiegelt
[03078730-xx]
2 Halterung BC-Leser komplett [03083937-xx]
3 Kulisse mit Montageposition für Befestigungs-
winkel und Klemmstück BC-Leser rechts /
links
4 Montageposition BC-Leser quer
5 Parkpositionen für nicht verwendete BC-Halte-
bleche
Aufstellen und Inbetriebnahme
Einbau der LP-Barcodeleser 2D-LP-Codeleser einbauen
32 PCB Barcode LP-Barcode
3.2.2.4 1D-LP-Barcodeleser - Laserwarnhinweis aufkleben
Kleben Sie die mitgelieferten Warnaufkleber W216 "Laserklasse 2" Artikel-Nr. 03009347-01 entspre-
chend an Halterung und Maschine auf. Pro Barcodeleser werden zwei Aufkleber mitgeliefert.
► Kleben Sie einen Warnaufkleber neben dem Hauptschalter auf.
► Kleben Sie einen Warnaufkleber von außen mittig auf der Abdeckung über dem Eingabeband auf.
Fahren Sie fort mit dem Abschnitt "3.2.4 Kabelsatz verlegen" [ ➙ 40]
3.2.3 2D-LP-Codeleser einbauen
3.2.3.1 2D-LP-Barcodeleser - Bestandteile
► Packen Sie den 2D-Barcodeleser aus.

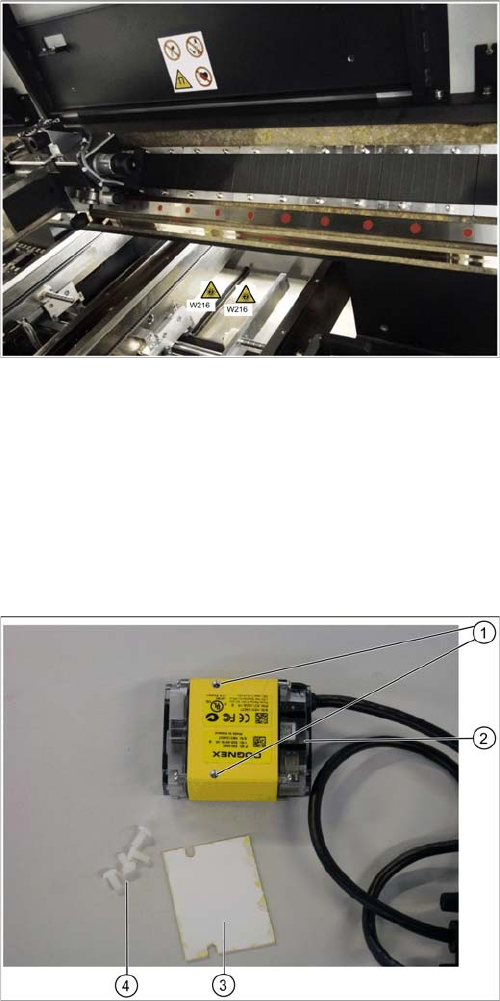

Warnaufkleber innen in der Maschine
► Kleben Sie weitere Warnaufkleber in der Maschine
selbst auf die Deckel der Transportsteuerung auf.
2D-Barcodeleser - Bestandteile
Legende
1. Bohrungen für Befestigung der Isolierplatte
2. 2D-Barcodeleser
3. Kunststoffschrauben
4. Isolierschrauben
