Aufstellen und Inbetriebnahme 1D-LP-Barcodeleser Konfigurierun g der LP-Barcodeleser PCB Barcode LP-Barcode 73 Dialog Edit Configuration – Registerkarte Aux Int. Dialog Edit Configura tion - Registerkarte Aux Int. In der…
Aufstellen und Inbetriebnahme
Konfigurierung der LP-Barcodeleser 1D-LP-Barcodeleser
72 PCB Barcode LP-Barcode
Dialog Edit Configuration – Registerkarte Main Int.
Dialog Edit Configuration – Registerkarte Main Int.
In der Registerkarte Main Int werden die Parameter für die MAIN-Schnittstelle eingestellt, über die der
Barcodeleser mit der Transportsteuerung verbunden ist (zur Übertragung der gelesenen Code-Daten).
► Übernehmen Sie die im Screenshot dargestellten Werte (1).
Aufstellen und Inbetriebnahme
1D-LP-Barcodeleser Konfigurierung der LP-Barcodeleser
PCB Barcode LP-Barcode 73
Dialog Edit Configuration – Registerkarte Aux Int.
Dialog Edit Configuration - Registerkarte Aux Int.
In der Registerkarte Aux. Int werden die Parameter für die AUX-Schnittstelle (RS232) eingestellt, über
die WinHost mit dem Barcodeleser verbunden ist, um den Barcodeleser einzurichten.
► Übernehmen Sie die im Screenshot dargestellten Werte (1).
Aufstellen und Inbetriebnahme
Konfigurierung der LP-Barcodeleser 1D-LP-Barcodeleser
74 PCB Barcode LP-Barcode
Dialog Edit Configuration – Registerkarte Data Format
Dialog Edit Configuration - Registerkarte Data Format
In der Registerkarte Data Format wird der Aufbau des Datenstrings festgelegt.

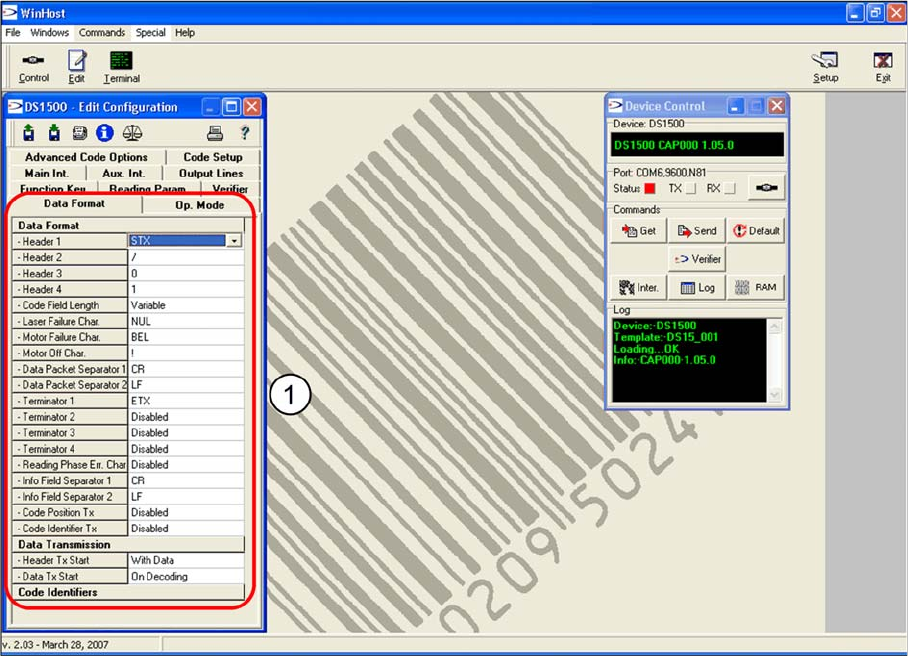

► Übernehmen Sie die im Screenshot dargestellten Werte (1).
