Aufstellen und Inbetriebnahme 1D-LP-Barcodeleser einbauen Einbau der LP-Barcodeleser PCB Barcode LP-Barcode 27 ► Schrauben Sie das Halteblech von unten fest. Durch das Halteblech ist ein W inkel von ca. 10° vorgegeben . …
Aufstellen und Inbetriebnahme
Einbau der LP-Barcodeleser 1D-LP-Barcodeleser einbauen
26 PCB Barcode LP-Barcode
3.2.2.2 1D-LP-Barcodeleser quer zur Transportrichtung einbauen
Barcodeleser quer zur Transportrichtung einbauen
Legende
► Setzen Sie das Halteblech mit dem Barcodeleser in die Halterung, sodass Sie das Blech an den Po-
sitionen (4) mit den beiden Schrauben 00323152-DIN 7985-M3 x 6-A4-befestigen können.
1 Halterung BC-Leser komplett gespiegelt
[03078730-xx]
2 Halterung BC-Leser komplett [03083937-xx]
3 Kulisse mit Montageposition für Befestigungs-
winkel und Klemmstück BC-Leser rechts /
links
4 Montageposition BC-Leser quer
5 Parkpositionen für nicht verwendete BC-Halte-
bleche
6 2 Schrauben
(00323152-DIN 7985-M3 x 6-A4-Z)
7 1D BC-Halteblech rechts u. links
[03084154-xx]
8 1D BC-Leser mit Abdeckwinkel
Aufstellen und Inbetriebnahme
1D-LP-Barcodeleser einbauen Einbau der LP-Barcodeleser
PCB Barcode LP-Barcode 27
► Schrauben Sie das Halteblech von unten fest.
Durch das Halteblech ist ein Winkel von ca. 10° vorgegeben.
► Damit der Befestigungswinkel und das Klemmstück im Falle eines Umbaus wieder zu Hand sind,
befestigen Sie beide an der Kulisse (3) in einer geeigneten Position. Setzen Sie dabei den Befesti-
gungswinkel von oben in die Halterung und das bogenförmige Klemmstück von unten gegen die Hal-
terung und verschrauben sie beide miteinander.
► Befestigen Sie nicht verwendete BC-Haltebleche an den Positionen (5).
Sehen Sie dazu auch...
3.2.2.3.1 Längs zur Transportrichtung links [ ➙ 27]
3.2.2.3 1D-LP-Barcodeleser längs zur Transportrichtung einbauen
Längs zur Transportrichtung links
Barcodeleser links in Befestigungswinkel einbauen
Barcodeleser links in Befestigungswinkel einbauen - zwei Ansichten
Legende
► Befestigen Sie das Halteblech mit dem Barcodeleser (3) an der linken Seite des Befestigungswin-
kels (1). Setzen Sie dabei die Schrauben (2) von außen ein.
1 Befestigungswinkel [03084155-xx] 2 Zwei Schrauben [03007733-xx]
3 Halteblech mit Barcodeleser 4 Klemmstück [03071701-xx]
Aufstellen und Inbetriebnahme
Einbau der LP-Barcodeleser 1D-LP-Barcodeleser einbauen
28 PCB Barcode LP-Barcode
Befestigungswinkel in Halterung einbauen
Einbaupositionen in Halterung
Legende
► Setzen Sie den Befestigungswinkel von oben auf die Kulisse (3) und das bogenförmige Klemmstück
von unten dagegen und verschrauben sie beide von oben miteinander.
Durch Verschieben des Befestigungswinkels in der Kulisse kann ein Winkel von ca. 5° bis 15° ein-
gestellt werden. Bei Fixierung des Winkels in der Mitte der Kulisse (3) werden ca. 10° erreicht.
► Befestigen Sie nicht verwendete BC-Haltebleche an den Positionen (5).

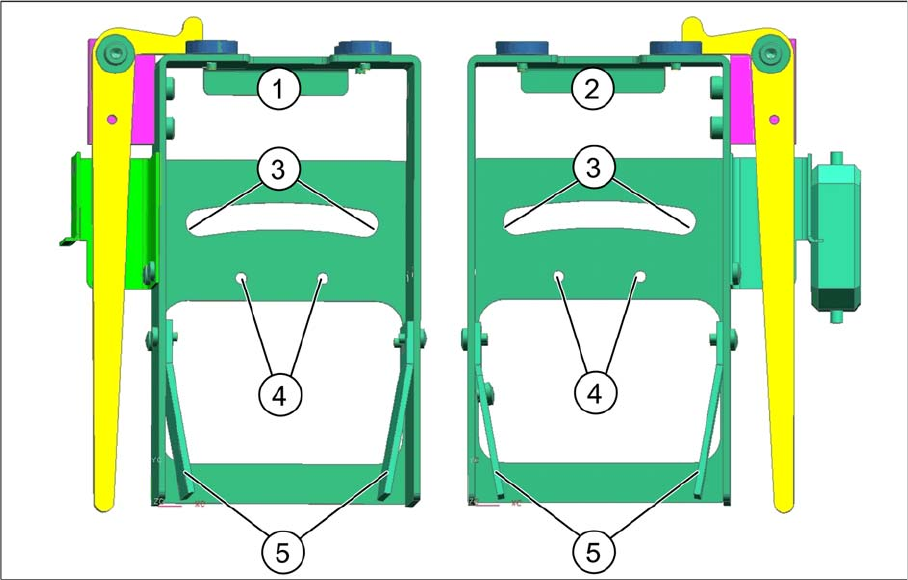

1 Halterung BC-Leser komplett gespiegelt
[03078730-xx]
2 Halterung BC-Leser komplett [03083937-xx]
3 Kulisse mit Montageposition für Befestigungs-
winkel und Klemmstück BC-Leser rechts /
links
4 Montageposition BC-Leser quer
5 Parkpositionen für nicht verwendete BC-Halte-
bleche
