Aufstellen und Inbetriebnahme
Einbau der LP-Barcodeleser Einbaurahmen einsetzen und befestigen
50 PCB Barcode LP-Barcode
3.2.6 Einbaurahmen einsetzen und befestigen
Einbaurahmen in Maschinenständer einsetzen
Einbaurahmen einsetzen - Beispiel ohne Barcodeleser
► Entfernen Sie am Maschinenständer die Abdeckung am Einbauplatz für die LP-Barcodeleser.
Aufstellen und Inbetriebnahme
Einbaurahmen einsetzen und befestigen Einbau der LP-Barcodeleser
PCB Barcode LP-Barcode 51

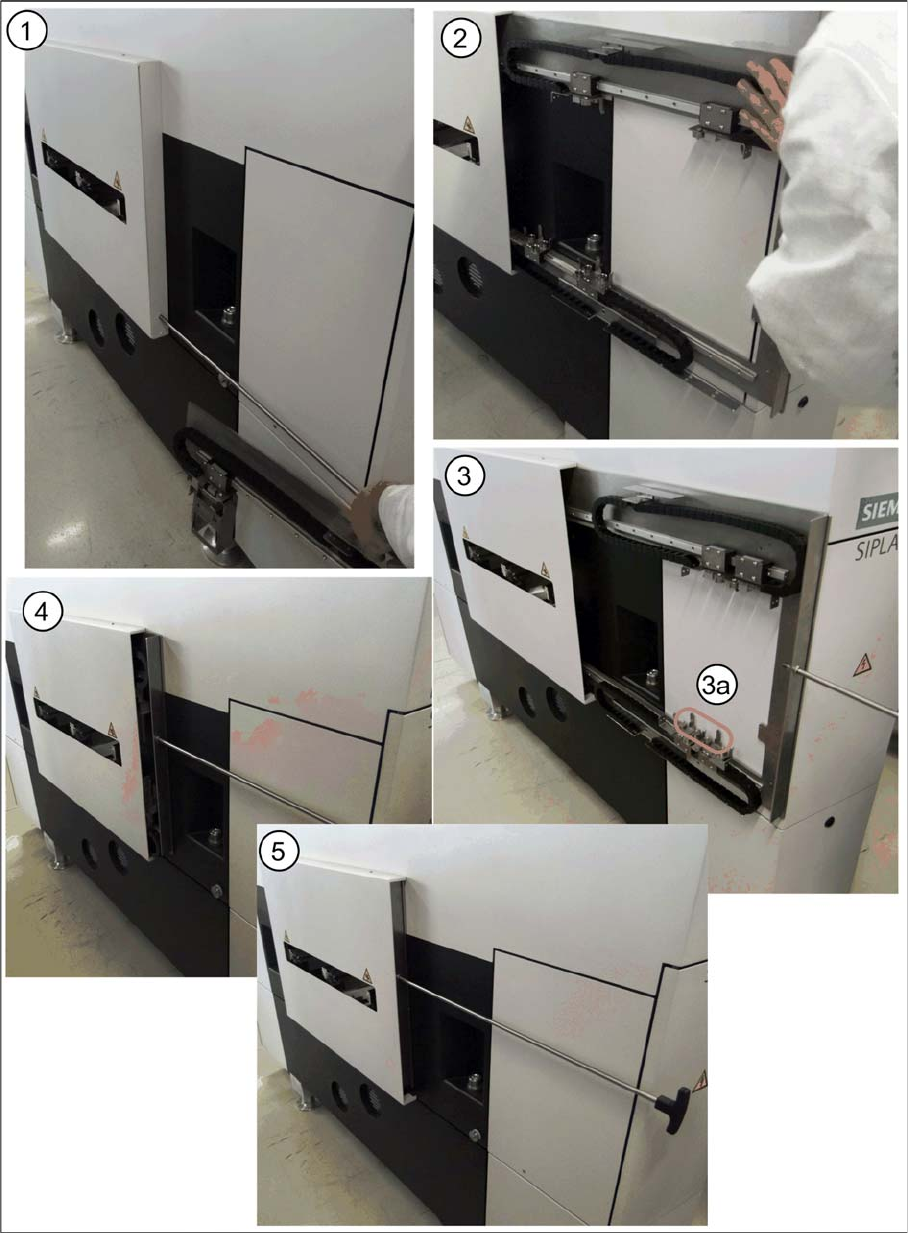

► Setzen Sie dazu die Schubstange an (1) und ziehen Sie die Abdeckung vorsichtig heraus
Der Einbauplatz ist nun zugänglich.
► Ziehen Sie die Schubstange von der Abdeckung ab und stecken Sie diese am Einbaurahmen ein.
► Setzen Sie den Einbaurahmen in die Führungsschienen (2) und schieben Sie ihn mit Hilfe der
Schubstange vorsichtig in den Einbauplatz (3 bis 5).
Achten Sie beim Einschieben darauf, dass die Halterungen der Zeiger (3a) den Lack nicht zerkrat-
zen (ggf. müssen die Halterungen weiter hereingeschraubt werden).
► Entfernen Sie die Schubstange und bewahren Sie diese für eine eventuelle Wiederverwendung auf.
Einbaurahmen im Maschinenständer befestigen

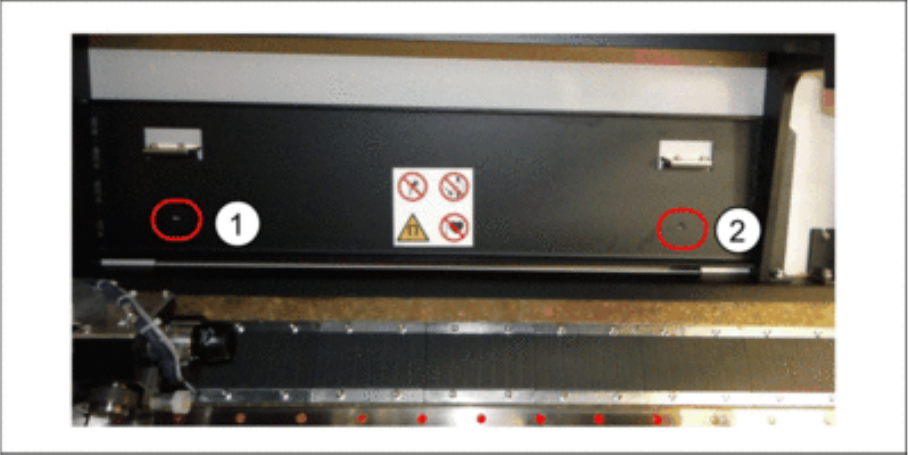

Einbauplatz am Maschinenständer und Befestigungspositionen von innen
► Fixieren Sie den Einbaurahmen von innen mit zwei M6-Schrauben an den Positionen 1 und 2.
Aufstellen und Inbetriebnahme
Einbau der LP-Barcodeleser Barcodeleser an die SIPLACE SX anschließen
52 PCB Barcode LP-Barcode
3.2.7 Barcodeleser an die SIPLACE SX anschließen

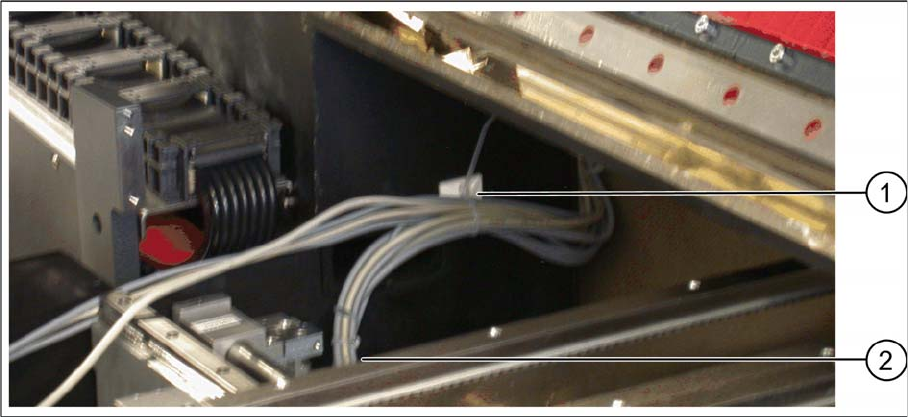

Kabelschelle am Maschinenständer
► Ziehen Sie die Barcodeleser-Kabel in den Maschineninnenraum und fixieren Sie diese mit der Ka-
belschelle (1) am Maschinenständer.
► Entfernen Sie die Plastiktüte.
► Verlegen Sie die Kabel durch die Aussparung am Gehäuse (2) zur Transportsteuerung.
