Aufstellen und Inbetriebnahme 1D-LP-Barcodeleser einbauen Einbau der LP-Barcodeleser PCB Barcode LP-Barcode 25 3.2.2 1D-LP-Barco deleser einbauen 3.2.2.1 1D-LP-Barcodeleser auf Halteblech befestigen Im Lieferu mfang sind…
Aufstellen und Inbetriebnahme
Einbau der LP-Barcodeleser Einbaupositionen in der Halterung
24 PCB Barcode LP-Barcode
3.2.1 Einbaupositionen in der Halterung
Die verschiedenen Einbaupositionen für 1D- und 2D-LP-Barcodeleser (BC-Leser) in der Halterung wer-
den, wie in der Abbildung gezeigt, realisiert.
Legende
1 Halterung BC-Leser komplett gespiegelt
[03078730-xx]
2 Halterung BC-Leser komplett [03077716-xx]
3 Kulisse mit Montageposition für Befestigungs-
winkel und Klemmstück BC-Leser rechts /
links
4 Montageposition BC-Leser quer (nur 1D)
5 Parkpositionen für nicht verwendete BC-Hal-
tebleche
Aufstellen und Inbetriebnahme
1D-LP-Barcodeleser einbauen Einbau der LP-Barcodeleser
PCB Barcode LP-Barcode 25
3.2.2 1D-LP-Barcodeleser einbauen
3.2.2.1 1D-LP-Barcodeleser auf Halteblech befestigen
Im Lieferumfang sind folgende Haltebleche enthalten:
▪ 1D BC-Halteblech rechts u. links [03084154-xx]
▪ 2D BC-Halteblech links [03083915-xx]
▪ 2D BC-Halteblech rechts [03084153-xx]
Der 1D-LP-Barcodeleser ist bereits auf seinem Abdeckwinkel vormontiert. Verwenden Sie für den 1D-
LP-Barcodeleser das 1D BC-Halteblech rechts u. links [03084154-xx].
Nicht verwendete Haltebleche werden in der Halterung befestigt, damit sie nicht verloren gehen (siehe
Position 5 in "3.2.1 Einbaupositionen in der Halterung" [ ➙ 24]).
Barcodeleser auf Halteblech befestigen
Legende
1. 1D BC-Halteblech rechts u. links [03084154-xx]
2. Schrauben DIN 7985-M3 x 3-A2-Z [00368583-xx]
3. Barcodeleser mit Abdeckwinkel
4. Bohrungen zur Befestigung am Befestigungswinkel
oder der Halterung
► Befestigen Sie den Barcodeleser mit Abdeckwinkel
(3) auf dem Halteblech (1) mit Hilfe der beiden
Schrauben (2).
Die Montageposition auf dem Halteblech ist für alle
Einbaumöglichkeiten des Barcodelesers dieselbe.
Für den Einbau des Barcodelesers längs zur Transpor-
trichtung muss das Halteblech an Position (4) entspre-
chend am Befestigungswinkel verschraubt werden.
(siehe "3.2.2.3.1 Längs zur Transportrichtung links" [ ➙
27] und "3.2.2.3.2 Längs zur Transportrichtung rechts"
[➙ 30]).
Für den Einbau des Barcodelesers quer zur Transpor-
trichtung wird das Halteblech an Position (4) direkt mit
der Halterung verschraubt (siehe "3.2.2.2 1D-LP-Bar-
codeleser quer zur Transportrichtung einbauen" [ ➙ 26]).
Aufstellen und Inbetriebnahme
Einbau der LP-Barcodeleser 1D-LP-Barcodeleser einbauen
26 PCB Barcode LP-Barcode
3.2.2.2 1D-LP-Barcodeleser quer zur Transportrichtung einbauen
Barcodeleser quer zur Transportrichtung einbauen

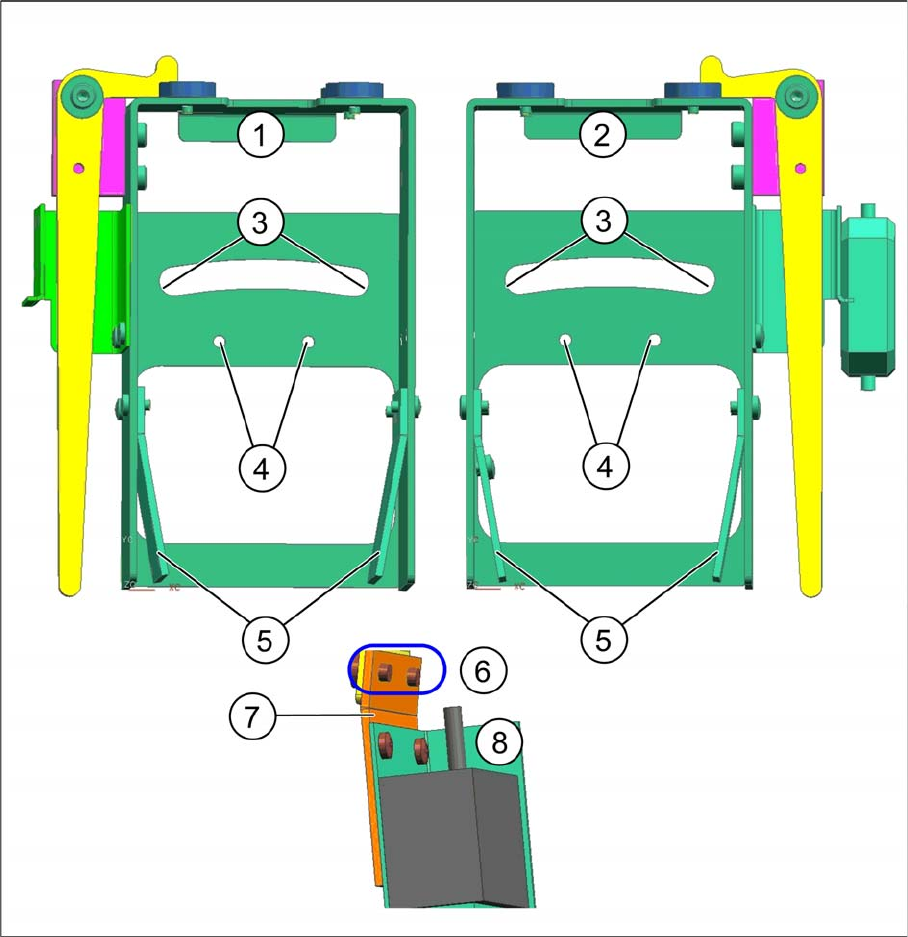

Legende
► Setzen Sie das Halteblech mit dem Barcodeleser in die Halterung, sodass Sie das Blech an den Po-
sitionen (4) mit den beiden Schrauben 00323152-DIN 7985-M3 x 6-A4-befestigen können.
1 Halterung BC-Leser komplett gespiegelt
[03078730-xx]
2 Halterung BC-Leser komplett [03083937-xx]
3 Kulisse mit Montageposition für Befestigungs-
winkel und Klemmstück BC-Leser rechts /
links
4 Montageposition BC-Leser quer
5 Parkpositionen für nicht verwendete BC-Halte-
bleche
6 2 Schrauben
(00323152-DIN 7985-M3 x 6-A4-Z)
7 1D BC-Halteblech rechts u. links
[03084154-xx]
8 1D BC-Leser mit Abdeckwinkel
