Aufstellen und Inbetriebnahme
2D-LP-Barcodeleser Konfigurierung der LP-Barcodeleser
PCB Barcode LP-Barcode 89
Ansicht Light and Camera Settings
► Stellen Sie den Trigger-Type auf Burst (external) ein.
► Geben Sie unter Burst length den Wert 22 für die maximale Anzahl der Bilder an, die gemacht wer-
den sollen.
► Geben Sie unter Intervall den zeitlichen Abstand zwischen den einzelnen Bildern an.
Ein praktikabler Startwert für die Intervallzeit ist 40ms, der sinnvolle Einstellbereich liegt bei ca.
30...80ms.
Wenn sich der Code immer im mittleren oder hinteren Bereich der Leiterplatte befindet, kann der Beginn
der Bildaufnahme gegenüber dem Triggersignal ( = Einschalten des Transportbandes) mittels der Ein-
stellung Trigger delay verzögert werden, um die Bildaufnahme erst dann zu starten, wenn sich der Code
kurz vor dem Lesefenster befindet. Dadurch wird der verfügbare Bildspeicher (Burst length) gezielt für
den Bereich der Leiterplatte verwendet, in dem sich der Code befindet. So kann auch bei einer langen
Leiterplatte ein größerer Code gelesen werden, als ohne Trigger Delay möglich wäre. Der Standardwert
beträgt 200 ms.
HINWEIS
Der Leser nimmt im Burst-Modus nach Empfang des Trigger-Signals 22 Bilder (= Burst length)
mit der Bildrate 1/Intervallzeit auf. Eine größere Intervallzeit ermöglicht das Suchen des Codes
über einen größeren Bereich auf der einfahrenden Leiterplatte. Es verringert sich dabei jedoch
die Überlappung zweier aufeinander folgender Bilder, so dass nur Codes mit kleineren Abmes-
sungen gelesen werden können. Zum sicheren Lesen ist es generell erforderlich, dass der
vollständige Code in mindestens zwei Bildern enthalten ist. D.h. bei größeren Codes ist eine
größere Überlappung der Einzelbilder erforderlich, was bei konstanter Transportgeschwindig-
keit nur durch eine kleinere Intervallzeit zwischen den Einzelbildern erreicht werden kann.
Die Einstellung der Intervallzeit ist immer ein Kompromiss aus erforderlicher Scan-Länge auf
der Leiterplatte und maximal lesbarer Codegröße.
Aufstellen und Inbetriebnahme
Konfigurierung der LP-Barcodeleser 2D-LP-Barcodeleser
90 PCB Barcode LP-Barcode
► Geben Sie unter Maximum exposure eine maximale Belichtungszeit von 1/2000 s an.
Eine längere Belichtungszeit führt zu Unschärfe aufgrund der Geschwindigkeit der einfahrenden Lei-
terplatte. Bei Codes mit kleinen Zellen (z. B. 10 mil) ist es erforderlich die maximale Belichtungszeit
noch weiter zu reduzieren.
► Geben Sie unter Timeout die Zeit an, nach der die Auswertung eines einzelnen Bildes spätestens
abgebrochen wird, wenn bis dahin kein Code gefunden wurde.
Die erforderliche Zeitdauer zum Finden eines Codes hängt stark von der Qualität des Codes bzw.
des davon aufgenommenen Bildes ab, sowie von der Anzahl störender Strukturen im Bild (z.B. Lei-
terbahnen). Der Standardwert für Timeout beträgt 100 ms.
Einstellungen testen
Jetzt können die Einstellungen in der Ansicht Result Display kontrolliert werden. Der Scanner macht bis
zu der im Burst Mode Settings eingestellten Anzahl von Bildern und zeigt die Leseergebnisse oben im
Bild und unten an.
Die Bildaufnahme endet vorzeitig, wenn in einem Bild ein Code gefunden wurde.
► Wechseln Sie in die Ansicht Results Display.
Ansicht Results Display - Manueller Trigger
► Bringen Sie den Code in das Lesefenster zwischen die beiden grünen Leuchtmarkierungen.
► Klicken Sie auf den Button Trigger (1), um die die Bildaufnahme manuell auszulösen.
► Prüfen Sie anhand des angezeigten Bildes und des Datenstrings, ob der Code gelesen wurde.
Bei erfolgreichem Lesen erscheint ein grüner Rahmen um den Code.
► Aktivieren Sie bei Bedarf die Option Live Display enabled.
Dadurch wird das Positionieren des Codes im Lesefenster erleichtert. Es erfolgt jedoch keine Bild-
auswertung.
Der Code sollte vertikal etwa in der Mitte des Bildes erscheinen. Dazu muss ggf. die Y-Position des Le-
sers um einige Millimeter verändert werden.
Aufstellen und Inbetriebnahme
2D-LP-Barcodeleser Konfigurierung der LP-Barcodeleser
PCB Barcode LP-Barcode 91
Sollte das Lesen des Codes aufgrund einer Spiegelung an der LP-Oberfläche nicht möglich sein, kann
der Neigungswinkel des Lesers im Halter variiert werden.
Unterhalb des Bildes wird der an die Transportsteuerung übermittelte Datenstring angezeigt.
Es besteht die Möglichkeit, durch Klicken auf Train code den Leser fest auf die aktuell vorliegende Code-
art einzustellen. Dadurch wird die maximale Zuverlässigkeit im Betrieb erreicht. Der Button schaltet dann
auf Untrain code um.
Falls sich auf einer Leiterplatte mehrere unterschiedliche Codes befinden, kann über Train code der
gewünschte Code selektiert werden. Die anderen Codearten werden dann ignoriert und nicht gelesen.
Wenn wieder eine andere Codeart gelesen werden soll, müssen Sie diese Festlegung zuerst durch Kli-
cken auf Untrain code aufheben.
Einstellungen speichern
Einstellungen speichern

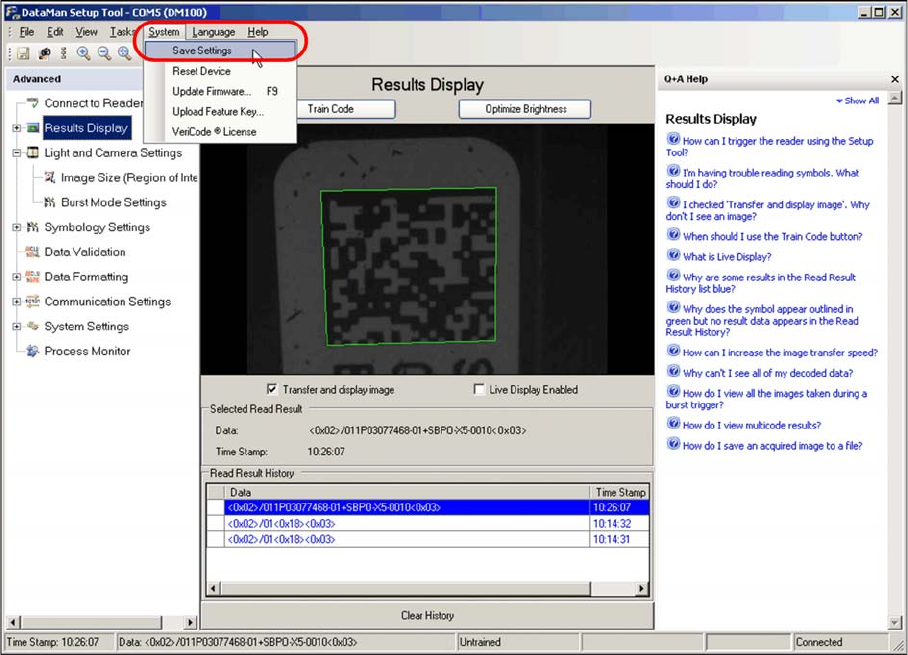

► Speichern Sie die Einstellungen permanent auf dem Barcodeleser unter System --> Save Settings.
Weitere Informationen entnehmen Sie bitte der Hilfe, die rechts angezeigt werden kann.
