Aufstellen und Inbetriebnahme Kabelsatz verlegen Einbau der LP-Barcodeleser PCB Barcode LP-Barcode 43 Halterung an TSP 1 oben - Kabel verlegen Halterung an TSP 1 unten - Kabel verlegen ► Verlegen Sie die Kabel an der Auf…
Aufstellen und Inbetriebnahme
Einbau der LP-Barcodeleser Kabelsatz verlegen
42 PCB Barcode LP-Barcode
Kabelsatz in Schleppkette einlegen - Beispiel
Sehen Sie dazu auch...
3.2.4 Kabelsatz verlegen [ ➙ 40]
Kabelsatzsatz in Schleppkette einlegen - Leser an Trans-
portspur 2 unten
► Lösen Sie die Schleppkette von der Aufnahme LP-
Barcode (1).
► Lösen Sie die Verschlussclips an der Kabelschlepp-
kette indem Sie mit einem Schraubendreher am ers-
ten Kettenglied leicht und einen Clip fahren und
diesen heraushebeln (2).
► Ziehen anschließend die anderen Verschlussclips
von den Kettengliedern (3).
► Lösen Sie die Schleppkette von der Halterung der
LP-Barcode Montageplatte (4).
► Hebeln Sie das Endstück der Schleppkette durch
leichtes Aufspreizen ab (5).
► Legen Sie die Kabel in die Schleppkette (6).
► Setzen Sie die Verschlussklipps mit leichtem Druck
wieder auf die Schleppkette, so das diese spürbar
einrasten. Achten Sie dabei auf die Orientierung der
Schleppkette (7).
► Setzen Sie Sie das Endstück der Schleppkette durch
leichtes Aufspreizen wieder ein (8 und 9).
► Befestigen Sie das Kettenende wieder an der Auf-
nahme LP-Barcode (10).
► Befestigen Sie die Schleppkette wieder an der Halte-
rung der LP-Barcode Montageplatte (11).
Aufstellen und Inbetriebnahme
Kabelsatz verlegen Einbau der LP-Barcodeleser
PCB Barcode LP-Barcode 43
Halterung an TSP 1 oben - Kabel verlegen
Halterung an TSP 1 unten - Kabel verlegen
► Verlegen Sie die Kabel an der Aufnahme für die Hal-
terung wie in den Abbildungen (1 bis 6) dargestellt.
► Führen Sie die Kabel zwischen Aufnahme für die Hal-
terung und Führungsschienen und fixieren Sie diese.
► Fixieren Sie die Kabel mit zwei Kabelbindern and der
Aufnahme für die Halterung, so dass die Halterung
beim Einsetzen plan auf die Magnete aufsetzt.
► Schneiden Sie überstehenden Kabelbinder ab. Die
Kabel bzw. Kabelbinder dürfen nicht über die Aufnah-
me hinausragen, da ansonsten der Einbaurahmen
nicht in den Rucksack geschoben werden kann.
► Verlegen Sie die Kabel an der Aufnahme für die Hal-
terung wie in den Abbildungen (1 bis 3) dargestellt.
► Führen Sie die Kabel zwischen Aufnahme für die Hal-
terung und Führungsschienen und fixieren Sie diese.
► Fixieren Sie die Kabel mit zwei Kabelbindern and der
Aufnahme für die Halterung, so dass die Halterung
beim Einsetzen plan auf die Magnete aufsetzt.
► Schneiden Sie überstehenden Kabelbinder ab. Die
Kabel bzw. Kabelbinder dürfen nicht über die Aufnah-
me hinausragen, da ansonsten der Einbaurahmen
nicht in den Rucksack geschoben werden kann.
Aufstellen und Inbetriebnahme
Einbau der LP-Barcodeleser Kabelsatz verlegen
44 PCB Barcode LP-Barcode
Halterung an TSP 2 oben - Kabel verlegen

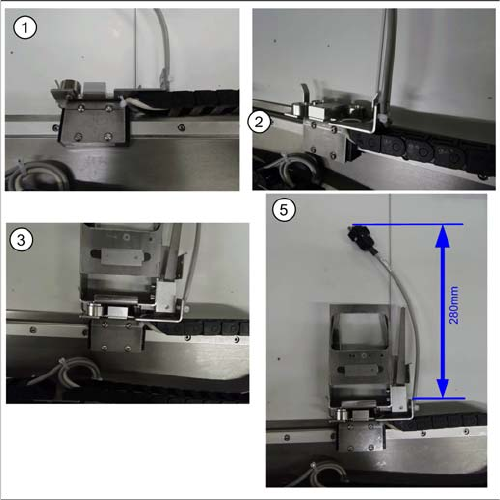

► Verlegen Sie die Kabel an der Aufnahme für die Hal-
terung wie in den Abbildungen (1 bis 5) dargestellt.
► Führen Sie die Kabel zwischen Aufnahme für die Hal-
terung und Führungsschienen und fixieren Sie diese.
► Fixieren Sie die Kabel mit zwei Kabelbindern and der
Aufnahme für die Halterung, so dass die Halterung
beim Einsetzen plan auf die Magnete aufsetzt.
► Schneiden Sie überstehenden Kabelbinder ab. Die
Kabel bzw. Kabelbinder dürfen nicht über die Aufnah-
me hinausragen, da ansonsten der Einbaurahmen
nicht in den Rucksack geschoben werden kann.
