Aufstellen und Inbetriebnahme
Barcodeleser an die SIPLACE SX anschließen Einbau der LP-Barcodeleser
PCB Barcode LP-Barcode 57
3.2.7.2 2D-LP-Barcodeleser anschließen
Beispiel: Anschluss 2D-LP-Barcodeleser an Spur 1 oben
Legende
► Schließen Sie jeden Barcodeleser entsprechend dem Verkabelungsplan an der Optionsplatine an:
Sie können zusätzlich auch die Abbildung auf der Innenseite der TSP-Abdeckung zu Hilfe nehmen.
► Führen Sie das Verbindungskabel zum USB-Hub (0307 7944-W3) hinten links aus der Wanne der
Transportsteuerung heraus.
1 Anschluss X82 2 Anschluss X84
Transportspur Anschlüsse auf entsprechender Optionsplatine
Transportspur 1 oben X82 und X84
Transportspur 2 oben X82 und X84
Transportspur 1 unten X81 und X83
Transportspur 2 unten X81 und X83
WARNUNG
Handhabung der Kabel
Kabel dürfen nur im stromlosen Zustand der Maschine gesteckt oder gezogen werden.
Der Transportsteuerung wird über eine Codierung am Stecker mitgeteilt dass ein Leser an der
jeweiligen Einbauposition verwendet werden soll. Fehlt der Leser, so kommt es zu einer Feh-
lermeldung.
Achten Sie unbedingt darauf, dass Barcodeleserkabel nur dann an der Optionsplatine ange-
schlossen sein dürfen, wenn auch der dazugehörige Barcodeleser eingebaut ist.
Aufstellen und Inbetriebnahme
Einbau der LP-Barcodeleser Barcodeleser an die SIPLACE SX anschließen
58 PCB Barcode LP-Barcode
Abdeckung und Hub aufsetzen
Transportsteuerung 1 und 2 – Abdeckung aufgesetzt und USB-Hub fixiert
Legende
1. Nase der Abdeckung
2. Klettband
3. USB-Hub fixiert
► Setzen Sie die Abdeckung(en) der Transportsteuerung wieder auf. Klemmen Sie dabei die Nase (1)
unter die Schraube und fixieren Sie die Abdeckung(en) mit der Schraube.
► Fixieren Sie den USB-Hub auf einer der beiden Transportsteuerungen mit dem mitgelieferten Klett-
band (2).
► Schließen Sie Verbindungskabel zum USB-Hub am Anschluss X9 des USB-Hubs an.
► Schließen Sie das jeweilige USB-Kabel des oder der installierten Barcodeleser am entsprechenden
Anschluss des USB-Hub an.
Anschlüsse und Transportspuren
HINWEIS
Zuordnung der USB-Anschlüsse im Setup-Tool der Barcodeleser-Software
Bei der Konfigurierung der Barcodeleser ordnet das Setup-Tool jedem erstmals angeschlosse-
nen Codelser einen virtuellen COM-Port zu, der auch zukünftig erhalten bleibt. Da das Setup-
Tool immer nur mit einem einzigen Leser eine Verbindung aufbauen kann, wird empfohlen, bei
der erstmaligen Installation zunächst immer nur einen einzigen Leser an den USB-Hub
anzuschließen und diesem vom Setup-Tool einen virtuellen COM-Port und eine COM-Nummer
zuordnen zu lassen. Siehe "3.3.2.1.2 Barcodeleser-Software konfigurieren" [ ➙ 80].
► Wiederholen Sie den Vorgang dann für alle anzuschließenden Barcodeleser.
Transportspur Anschlüsse am USB-Hub
Transportspur 1 oben X85_2 an X2
Transportspur 2 oben X85_4 an X4
Transportspur 1 unten X85_1 an X1
Transportspur 2 unten X85_3 an X3
Aufstellen und Inbetriebnahme
Barcodeleser an die SIPLACE SX anschließen Einbau der LP-Barcodeleser
PCB Barcode LP-Barcode 59

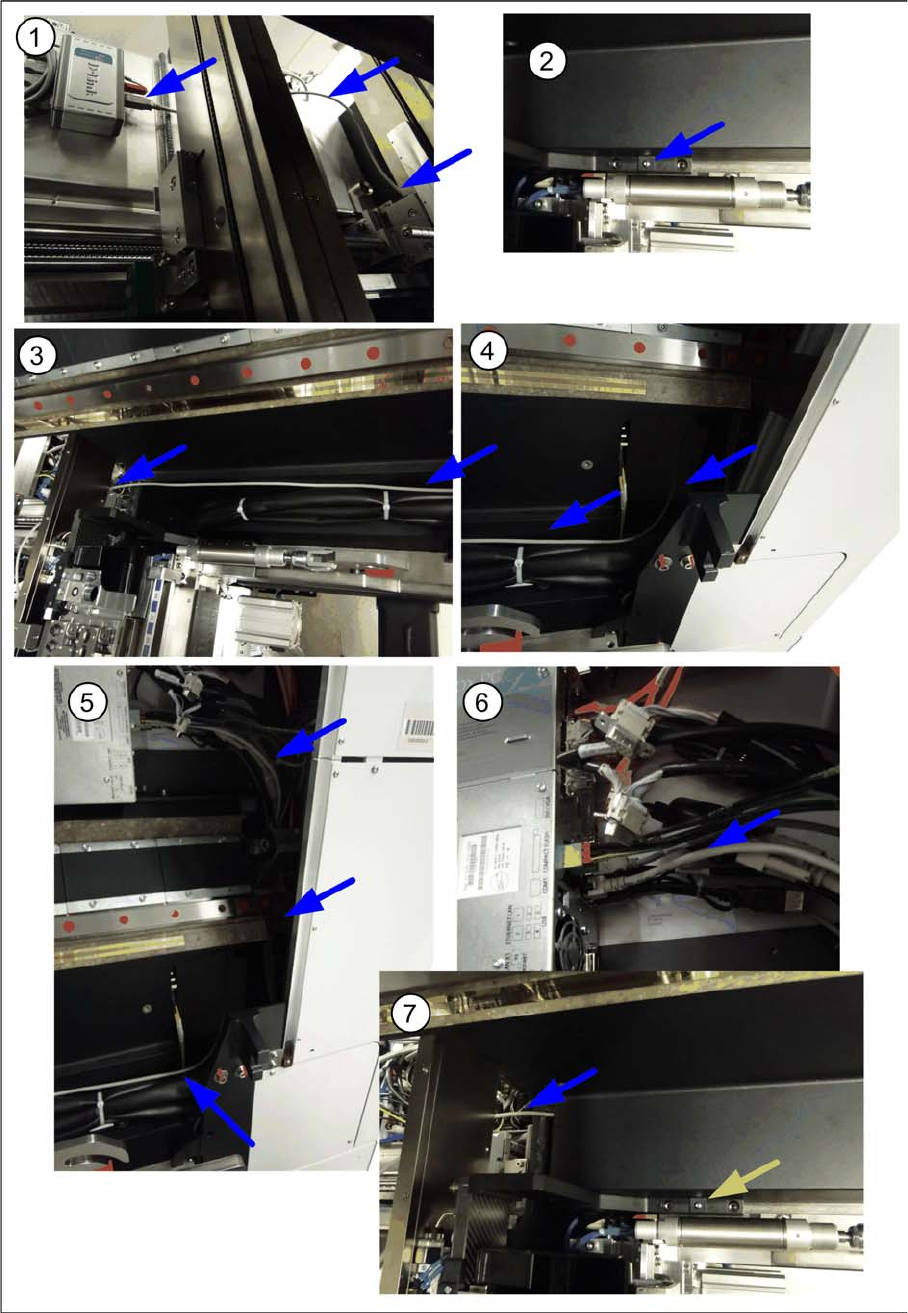

USB-Kabel vom Hub zum Box-PC verlegen
► Stecken Sie das USB Kabel am Hub am entsprechenden Anschluss an und legen Sie das Kabel
über der Abdeckung der Transportsteuerung in Richtung Box-PC (1).
