Aufstellen und Inbetriebnahme

Konfigurierung der LP-Barcodeleser 1D-LP-Barcodeleser

70 PCB Barcode LP-Barcode

Barcodeleser-Software konfigurieren

WinHost-Konfigurationsprogramm

► Doppelklicken Sie auf das WinHost-Icon auf dem Desktop.

Das WinHost-Konfigurationsprogramm wird aufgerufen.

► Klicken Sie auf den Button Setup (1).

Der Setup-Dialog wird aufgerufen (2).

► Wählen Sie unter Serial port settings in der Auswahlliste Port (3) den virtuellen COM-Port für den zu

konfigurierenden Barcodeleser (im Beispiel COM6 für den Barcodeleser an Transportspur 1, Unter-

seite).

► Übernehmen Sie für die übrigen Port-Einstellungen unverändert die aktivierten Vorgabewerte.

► Bestätigen Sie die Einstellungen mit OK.

► Bestätigen Sie die Abfrage Update device control mit Yes.

► Klicken Sie im Dialog Device Control auf den Button Connect to device (4).

Aufstellen und Inbetriebnahme

1D-LP-Barcodeleser Konfigurierung der LP-Barcodeleser

PCB Barcode LP-Barcode 71

Dialog Device Control - angeschlossener Barcodeleser gefunden

► Bestätigen Sie die folgende Informationsmeldung mit OK (1).

► Klicken Sie auf den Button Connect to device (2).

Der Dialog Edit Configuration wird angezeigt.

Die dargestellten Einträge in den einzelnen Registerkarten werden automatisch vom Barcodeleser ein-

gelesen und im Dialog Device Control wird der Status Configuration received angezeigt.

Aufstellen und Inbetriebnahme

Konfigurierung der LP-Barcodeleser 1D-LP-Barcodeleser

72 PCB Barcode LP-Barcode

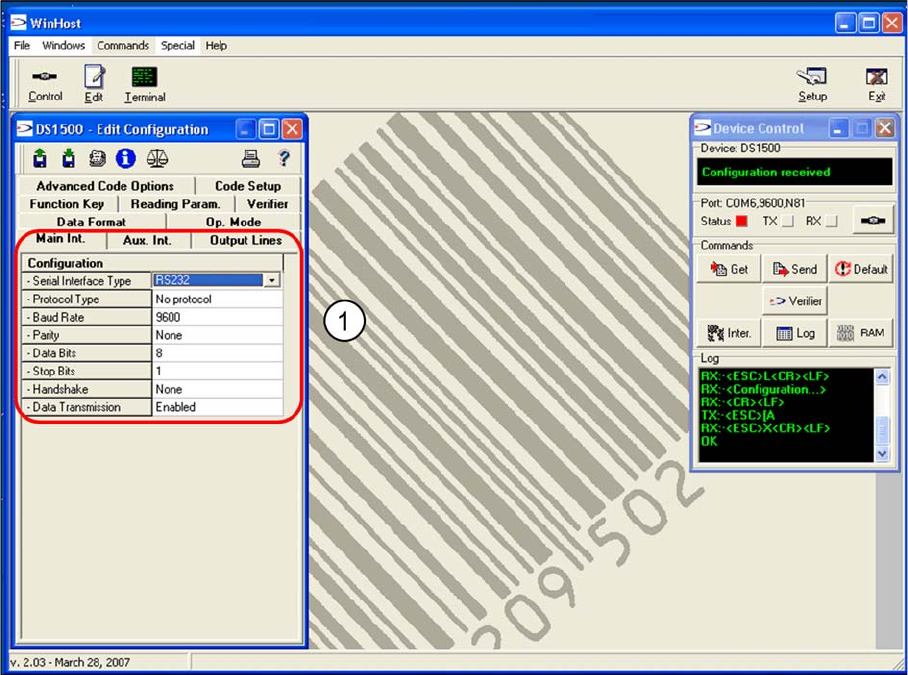

Dialog Edit Configuration – Registerkarte Main Int.

In der Registerkarte Main Int werden die Parameter für die MAIN-Schnittstelle eingestellt, über die der

Barcodeleser mit der Transportsteuerung verbunden ist (zur Übertragung der gelesenen Code-Daten).

► Übernehmen Sie die im Screenshot dargestellten Werte (1).
