2OM-1842 1-49 1303-001 4.2 Scheda "Opr .Mode" [1] Func Set È possibile selezionare "Enable" o "Disable" per determinare se la funzione di apprendimento automatico deve essere utilizzata per …
2OM-1842
1-481303-001

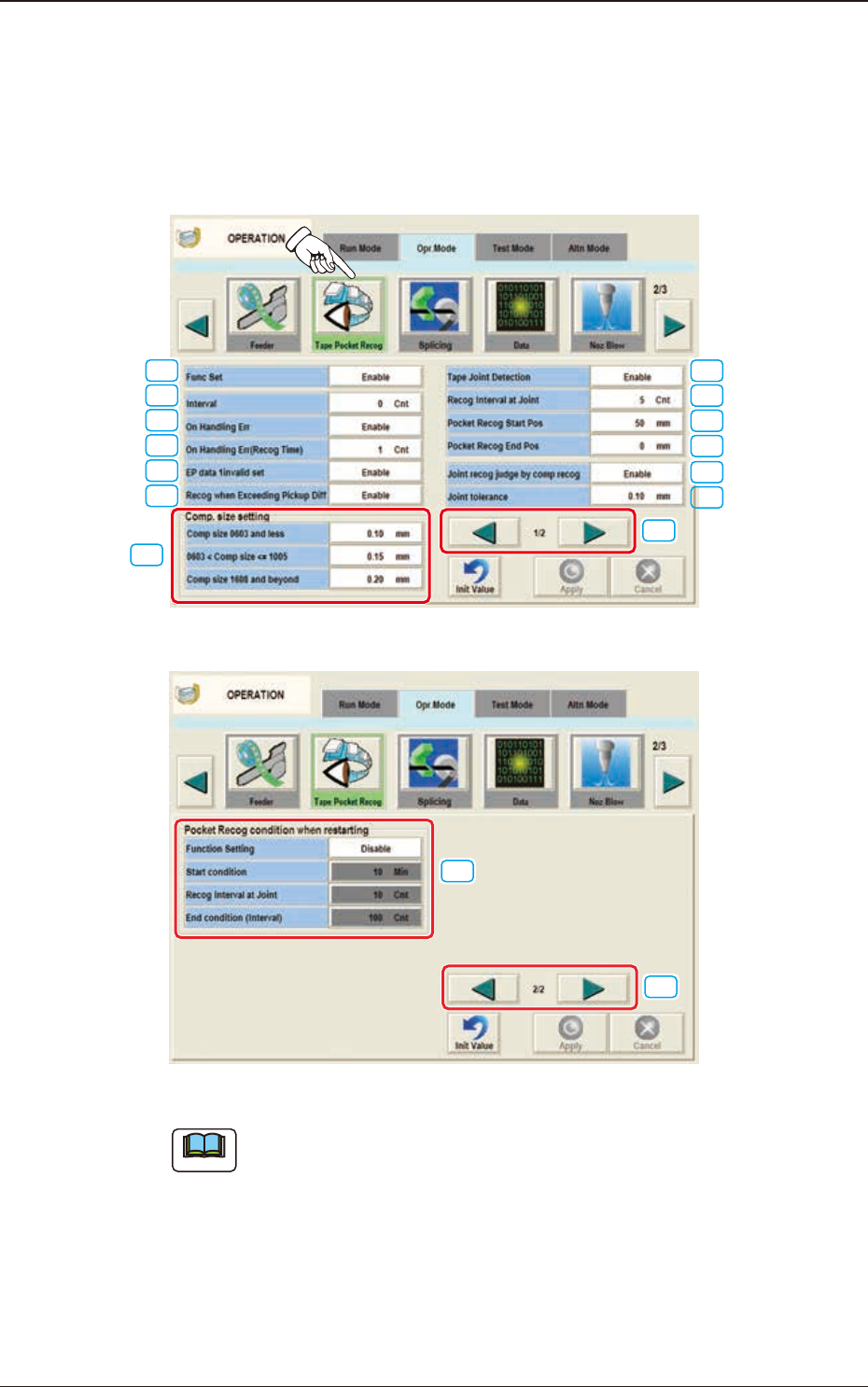

4.2.7 Tape Pocket Recog
Quando è premuto il tasto [Pocket Recognition] sulla scheda "Operation Mode", è
visualizzata la scheda che segue.
Questa funzione riconosce la sezione del bordo della tasca, rileva il centro della
tasca e ritrasmette i risultati al valore di compensazione caricatore (B).
[6]
[2]
[3]
[4]
[5]
[8]
[9]
[10]
[11]
[7]
[1]
[12]
[13]
[15]
Scheda "Tape Rocket Recog" (1/2) F2A33
[15]
[14]
Scheda "Tape Rocket Recog" (2/2) F2A34
Note
(a) Questa funzione può essere utilizzata per i componenti (dimensioni: 2012 o
meno) confezionati in un nastro di carta.
(b) Se le dimensioni effettive del componente sono al di fuori del range
±
25%
delle dimensioni impostate nella libreria componenti, è visualizzata la
schermata "Machine Information".
4.2 Scheda "Opr.Mode"
2OM-1842
1-491303-001
4.2 Scheda "Opr.Mode"
[1] Func Set
È possibile selezionare "Enable" o "Disable" per determinare se la funzione
di apprendimento automatico deve essere utilizzata per il riconoscimento
tasca caricatore.
Tasto [Disable]
Selezionare questo tasto per non utilizzare la funzione di apprendimento
automatico per il riconoscimento tasca caricatore.
Tasto [Enable]
Selezionare questo tasto per utilizzare la funzione di apprendimento
automatico per il riconoscimento tasca caricatore.
Quando è selezionato il tasto [Enable] per "Func Set" (apprendimento
automatico per il riconoscimento tasca caricatore) nel gruppo "Tape Pocket
Recog", diventano disponibili i tasti che seguono.
[2] Interval
Quando è premuto questo tasto, si apre la schermata "Interval" che permette
di specicare il numero di operazioni di apprendimento automatico da
eseguire periodicamente in base al numero di tape feeding times del
riconoscimento tasca caricatore.
[3] On Handling Err
È possibile selezionare uno dei tasti che seguono per determinare se
l’apprendimento automatico deve essere eseguito sul riconoscimento tasca
caricatore dopo un errore di prelievo.
Disable
Selezionare questo tasto per non eseguire l’apprendimento automatico sul
riconoscimento tasca caricatore dopo un errore di prelievo.
Enable
Selezionare questo tasto per eseguire l’apprendimento automatico sul
riconoscimento tasca caricatore dopo un errore di prelievo.
Note
Questa funzione non è disponibile se "On Handling Err (Recog Time)" non
è impostato su "1" o più.
[4] On Handling Err (Recog Time)
Permette di impostare i tempi di riconoscimento tasca caricatore quando "On
Handling Err" è stato impostato su "Enable".
2OM-1842
1-501303-001
[5] EP Data 1invalid set
Enable
La produzione è arrestata quando il numero di errori di gestione raggiunge il
valore impostato nel campo [4].
Disable
Il conteggio EP Data 1 è disabilitato ed il prelievo continua senza arrestare la
produzione.
[6] Recog when Exceeding Pickup Diff
Enable
Quando è selezionato questo tasto, è eseguita la determinazione del
riconoscimento componenti. Quando la differenza di prelievo componenti è
maggiore del valore impostato nel campo "[7] Comp size setting", è eseguito
il riconoscimento tasca.
Disable
Quando è selezionato questo tasto, non è eseguita la determinazione del
riconoscimento componenti.
[7] Gruppo "Comp. size setting"
In questa casella è possibile impostare la tolleranza della differenza di
prelievo componenti del precedente campo "[6] Comp. Recog. Detn".
Comp size 0603 and less
In questa casella è possibile impostare dimensioni componente inferiori a
quelle del componente 0603.
0603 < Comp size <= 1005
In questa casella è possibile impostare dimensioni componente maggiori di
quelle del componente 0603 ed inferiori a quelle del componente 1005.
Comp size 1608 and beyond
In questa casella è possibile impostare dimensioni componente maggiori di
quelle del componente 1608.
