2OM-1842
2-66
(G04_03)
Z=theta [deg]
Permette di impostare un angolo per ciascun pattern. Mantenere l'angolo del
pattern di riferimento su "0 deg".
Nella gura che segue, "Pattern 1" è considerato come pattern di riferimento.
N
0
:
Il centro di
è la coordinata di posizionamento di riferimento.
O
01
:
Origine pattern di Pattern 1
O
02
:
Origine pattern di Pattern 2
O
03
:
Origine pattern di Pattern 3
O
04
:
Origine pattern di Pattern 4
Pattern 1 :
0 deg
Pattern 2 :
90 deg
Pattern 3 :
180 deg
Pattern 4 :
270 deg
X
O
03
O
02
O
01
O
04
Y
Coordinate di riferimento
per il posizionamento (No)
Componente
Pattern 4
Pattern 3
Pattern 2
Pattern 1
Esempio di pattern ripetitivi F2B56
Note
Deve essere inserito un valore numerico con incrementi di 90°.
Diversamente potrebbe vericarsi un errore.
1303-001
3.7 Placement
2OM-1842
2-67
(G04_04)
H [mm]
L'altezza di ciascun singolo pattern (unità PCB) può essere corretta.
Note
Quando un parametro è impostato come dato "H" nell'ultima linea (ultimo
numero di fase), diventa non valido perché "E" è impostato nella casella
"C (Control Command)".
(G04_05)
C
Inserire alcuni dei comandi di controllo che seguono.
Note
Se si usa un comando di controllo diverso quelli che seguono, la fase non è
invalida.
- (trattino)
: Questo comando gestisce le fasi come quelle di
posizionamento componenti.
S
: Questo comando invalida le fasi specicate come quelle di
posizionamento componenti.
C
: Questo comando invalida le fasi specicate come quelle di
posizionamento componenti.
Note
Queste fasi diventano valide per i distributori.
D
: Questo comando gestisce le fasi come quelle di
posizionamento componenti.
Note
Queste fasi diventano non valide per i distributori.
E
: Quando non sono creati i dati (O), indica la ne delle fasi nei
dati di posizionamento (P).
Note
Assicurarsi che le caselle "X [mm]", "Y [mm]" e "Z=theta [deg]"
dell’ultima linea (numero ultima fase) siano impostate su "0" (zero) ed
impostare "E".
(G04_06)
Comment
Permette di impostare un commento per ciascun numero di fase. Possono
essere utilizzati caratteri alfanumerici e simboli. È permesso inserire un
massimo di 32 caratteri (alfanumerici e simboli).
Note
Il funzionamento automatico non è inuenzato da questi commenti.
1303-001
3.7 Placement
2OM-1842
2-68
(G04_07)
B-X, B-Y [mm]
Quando nella casella "Unit PCB" è impostata la voce "Optional", è
necessario impostare le coordinate di ciascuna marcatura unità PCB (ciascun
punto di riferimento) sulla base del numero di riferimento delle coordinate di
posizionamento. Unità: mm

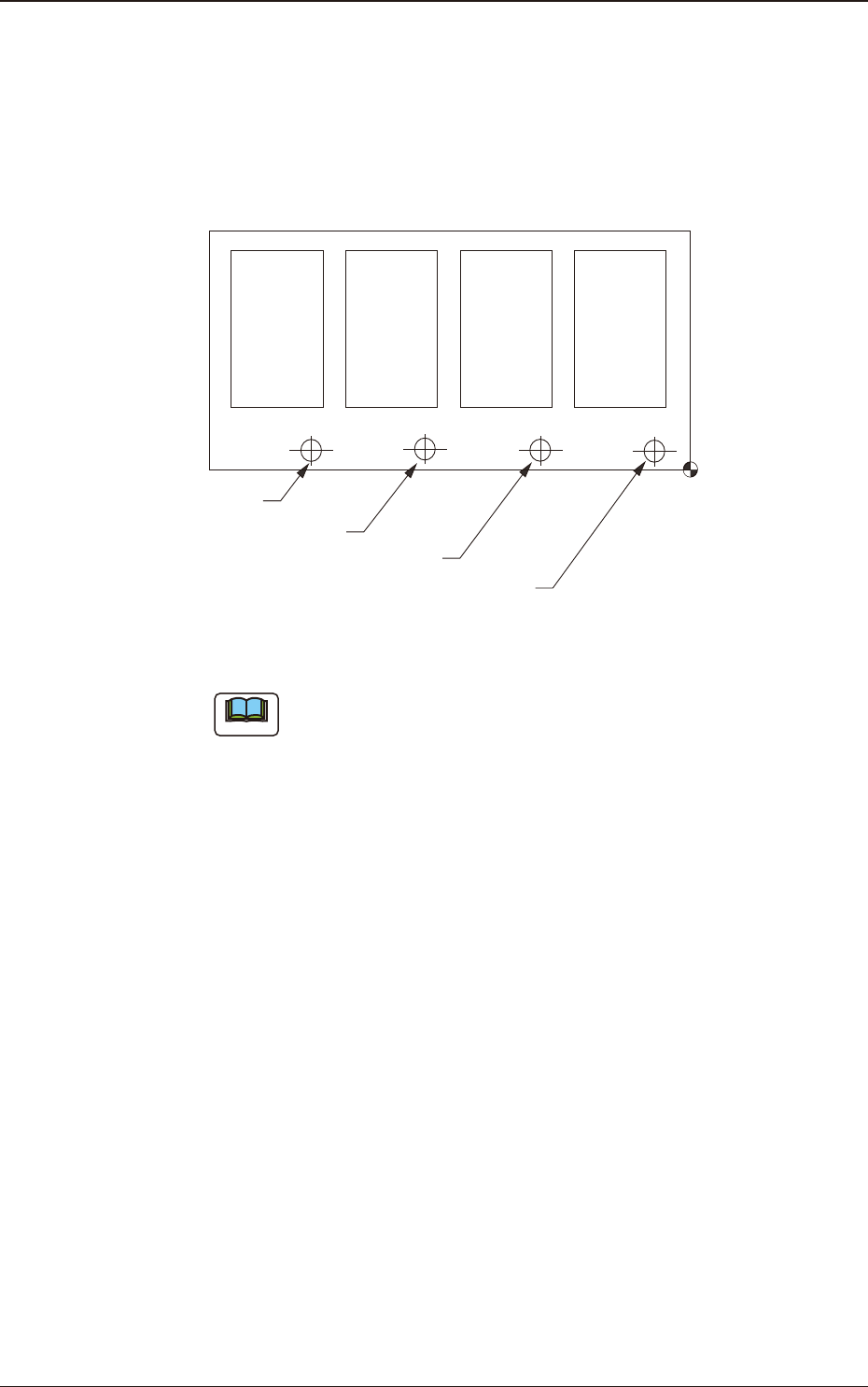

Pattern 4 Pattern 3 Pattern 2 Pattern 1
(B-X
4
, B-Y
4
) (B-X
3
, B-Y
3
) (B-X
2
, B-Y
2
) (B-X
1
, B-Y
1
)
Punto di riferimento del pattern 4
Punto di riferimento del pattern 3
Punto di riferimento del pattern 2
Punto di riferimento del pattern 1
Coordinate di riferimento
per il posizionamento (No.)
F2B57
Note
Non impostare alcuna coordinata nelle caselle dell'ultima linea (numero
ultima fase). Lasciarle su "000.00".
1303-001
3.7 Placement
