2OM-1842
6-77

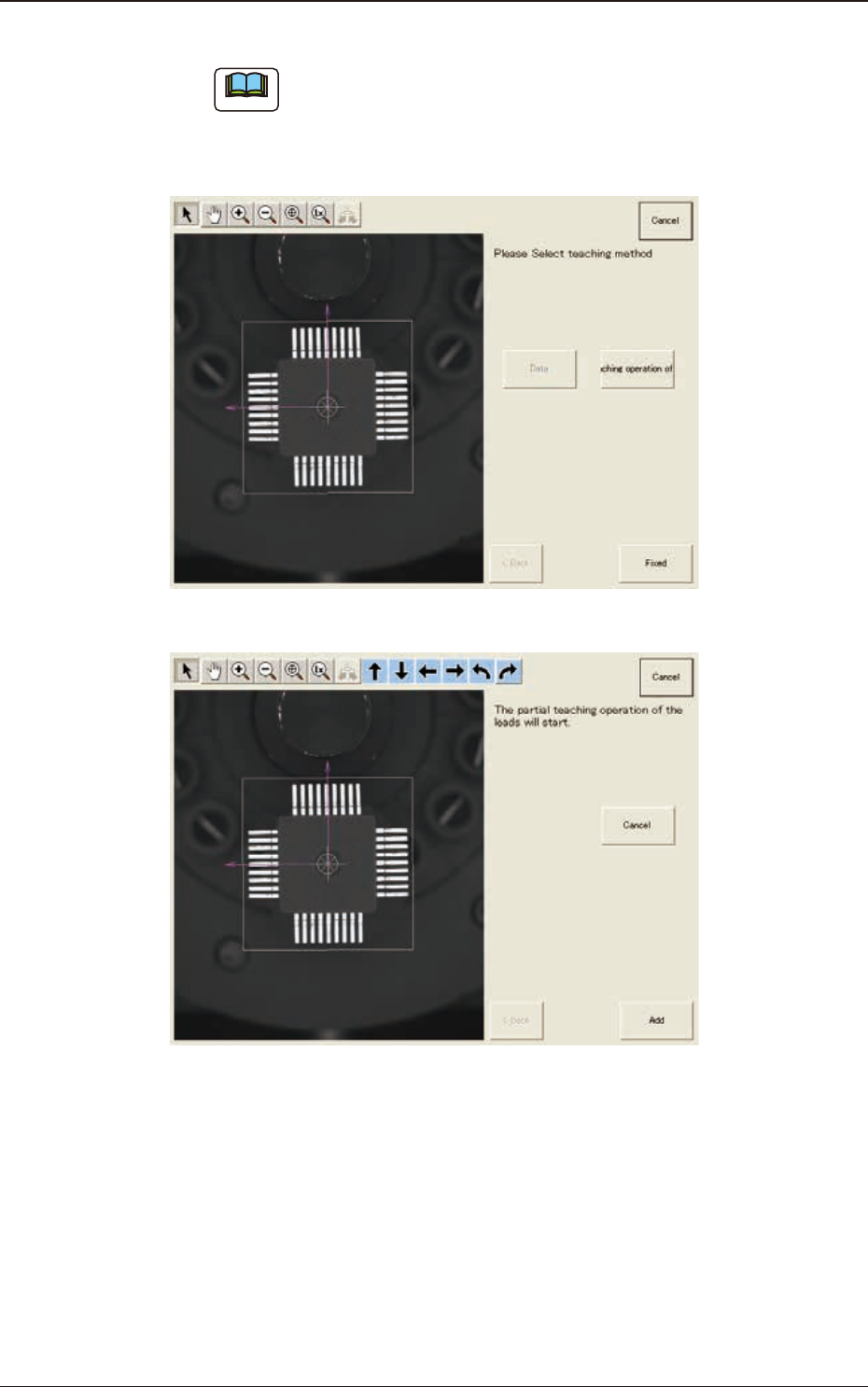

(9) Premere il tasto [Fixed].
Note
Quando è selezionato il tasto [partial teaching operation of the leads],
è eseguito l’apprendimento parziale dei conduttori. Prima di iniziare
l’apprendimento parziale, eliminare il gruppo di conduttori di cui deve
essere eseguito nuovamente l’apprendimento.
F2F78
F2F79
1303-001
7.3 Schermata di prova "COMP RCG"
2OM-1842
6-78

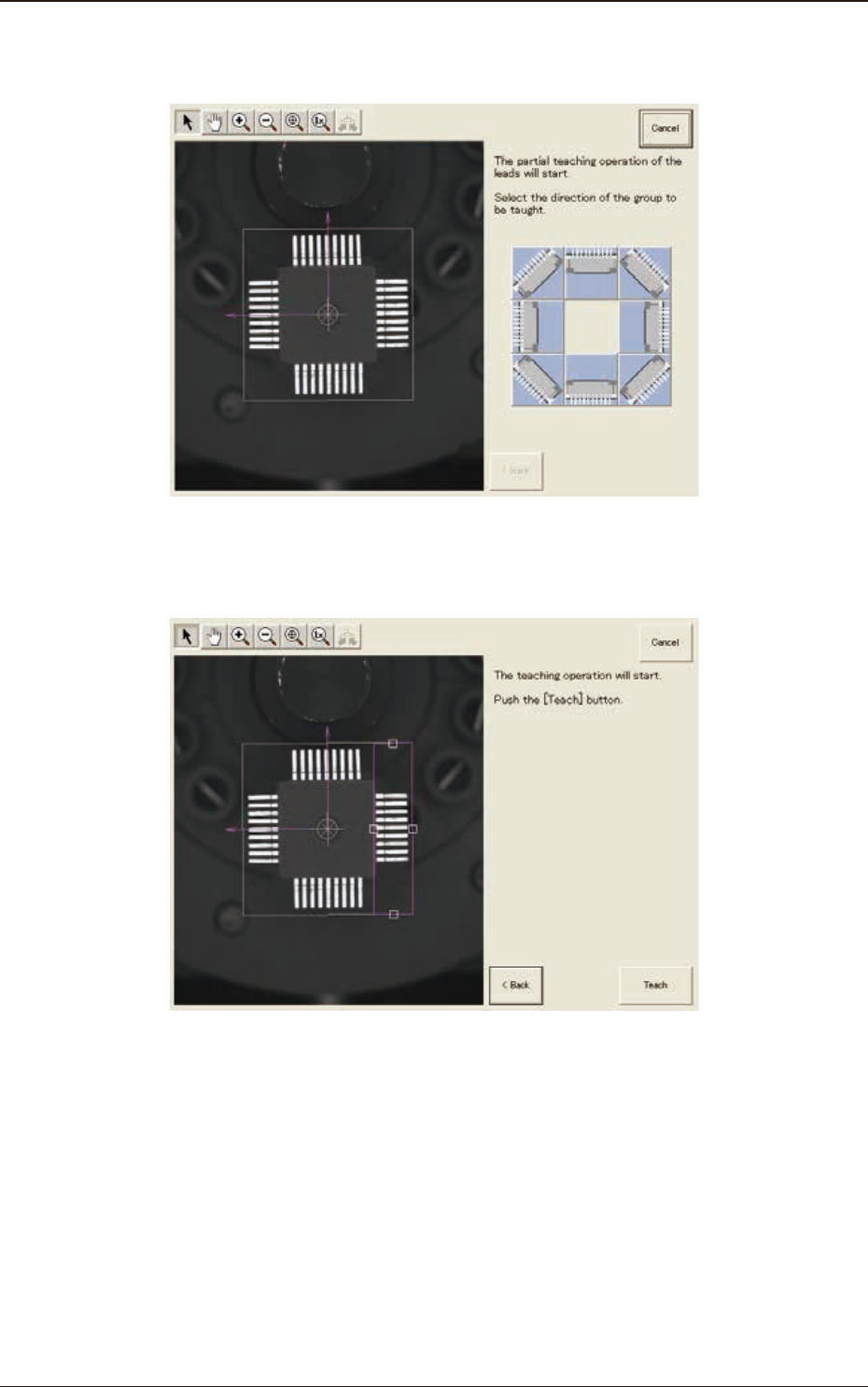

(10) Premere il tasto di direzione del gruppo di conduttori di cui deve essere
eseguito l’apprendimento.
F2F80
(11) Premere il tasto [Teach] avviare l’apprendimento.
F2F81
1303-001
7.3 Schermata di prova "COMP RCG"
2OM-1842
6-79

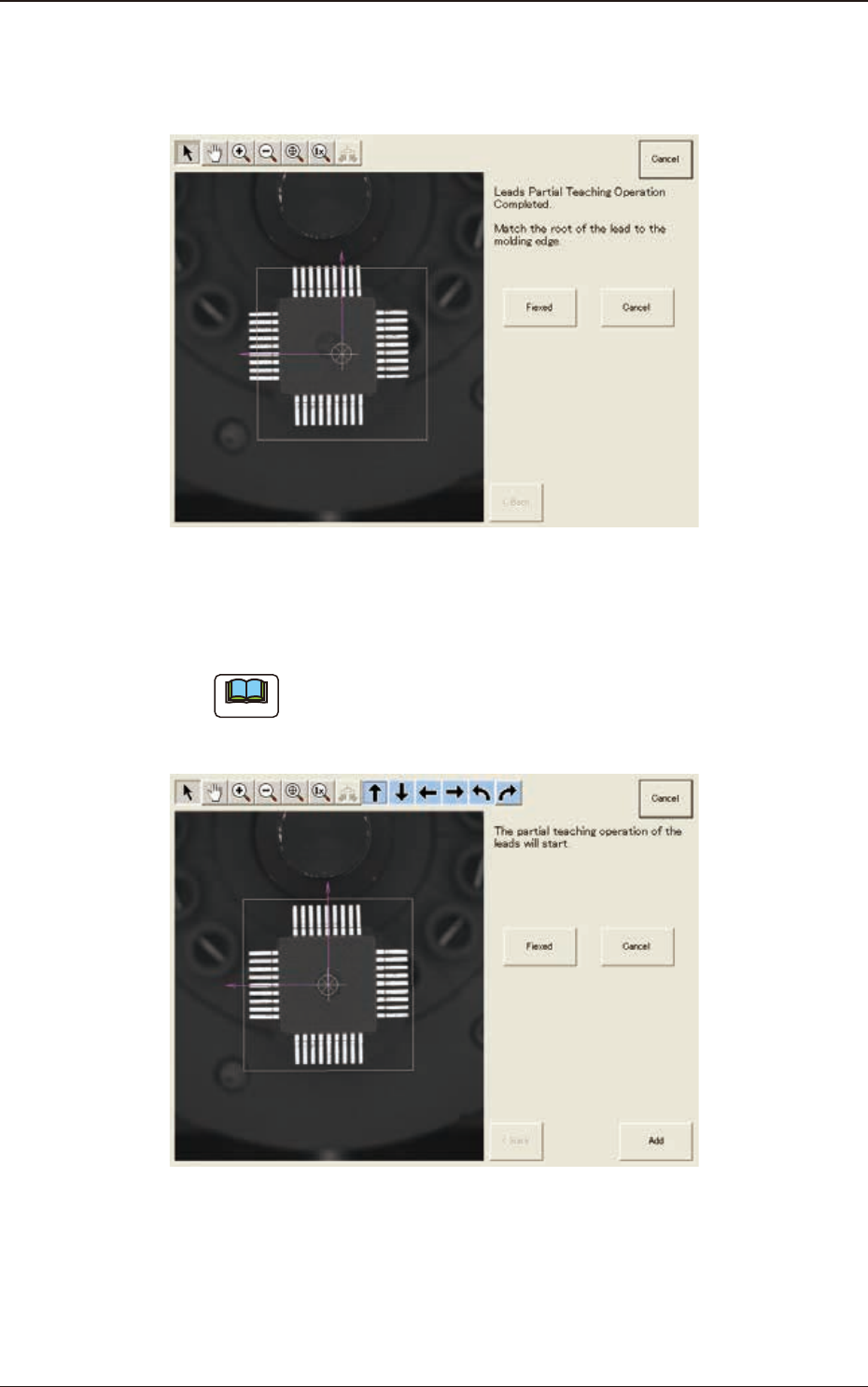

(12) Quando l'apprendimento parziale dei conduttori è completato, allineare la
base dei conduttori con l'estremità dello stampo, quindi premere il tasto
[Fixed].
F2F82
(13) Quando non c'è alcun gruppo di cui eseguire l’apprendimento, premere il
tasto [Fixed].
Note
Se c'è qualche altro gruppo di cui deve essere eseguito l’apprendimento,
premere il tasto [Aggiungi].
F2F83
1303-001
7.3 Schermata di prova "COMP RCG"
