2OM-1842 2-21 1303-001 3.3 Operation (C01) Function Data F2B15 Grafica dello svolgimento 3.3 Operation
2OM-1842
2-201303-001
(B01_05)
Comp library placement offset
Selezionare, utilizzando questa casella, "Enable" o "Disable" per utilizzare la
funzione di compensazione posizionamento libreria componenti.
Quando è impostato la voce "Enable", il sistema funziona in base ai valori
impostati nella libreria componenti.
(B01_06)
PCB Warpage [mm]
Specicare il valore massimo della deformazione verso l'alto della PCB.
Notice
Ogni volta che i dati sono cambiati, accertarsi di ottimizzare i dati.
• Gamma inserimento dati
0,000 a 3,000
(B01_07)
Lot Name
In questa casella è impostato il nome lotto del programma pattern.
È permesso inserire un massimo di 39 caratteri.
È possibile utilizzare caratteri alfabetici, numeri e simboli half-width.
Note
Anche quando questo commento non è impostato, non inuenza sulle
prestazioni della macchina.
(B01_08)
Comment 1 e Comment 2
In queste caselle è possibile specicare i commenti sul programma pattern.
È permesso inserire un massimo di 32 caratteri (alfanumerici e simboli).
Note
Le prestazioni della macchina non sono inuenzate da questi commenti. In
altre parole, non cambia nulla con o senza questi commenti.
3.2 PCB
2OM-1842
2-211303-001
3.3 Operation
(C01) Function Data
F2B15

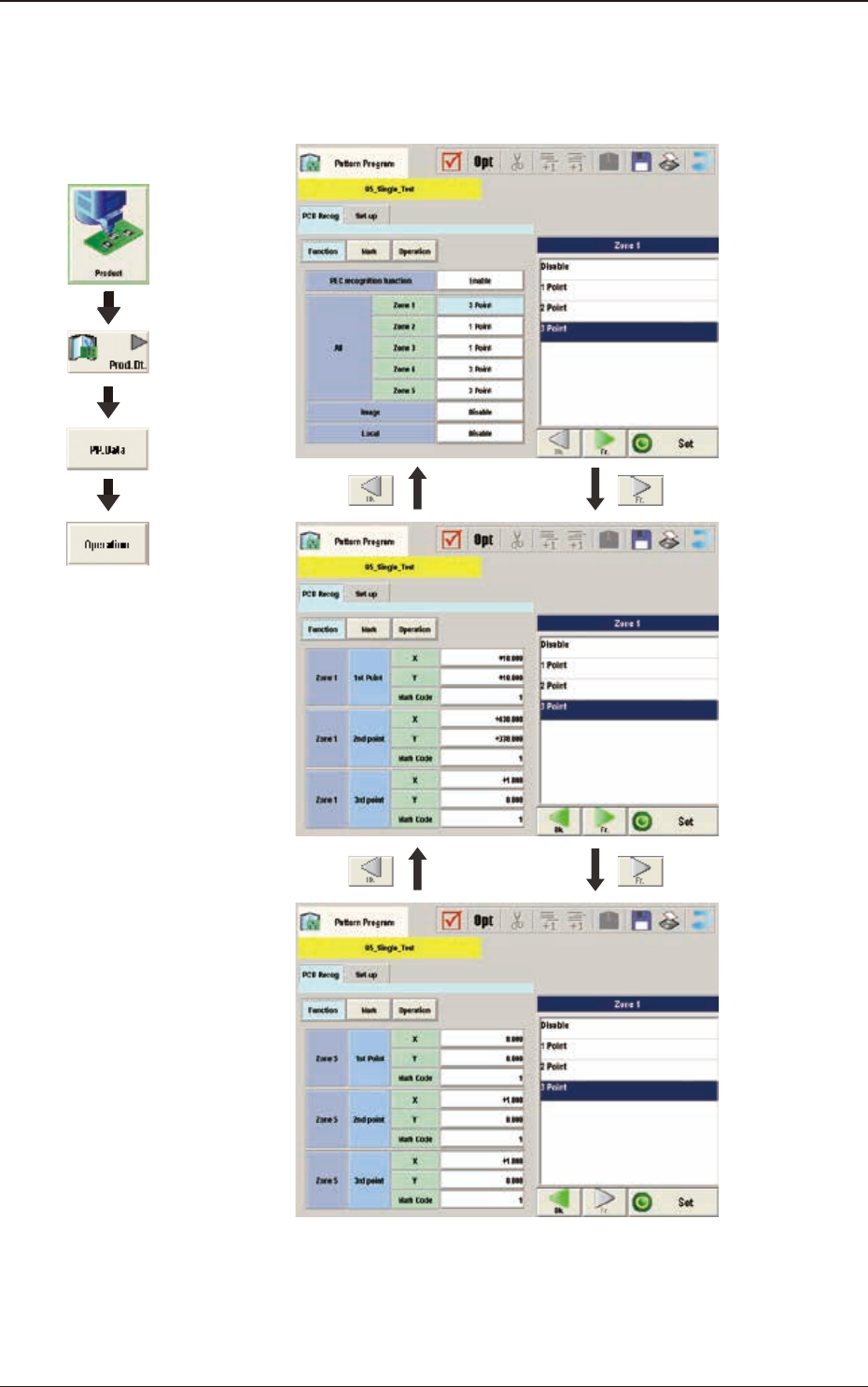

Grafica dello
svolgimento
3.3 Operation
2OM-1842
2-221303-001
(C01_01)
PEC recognition function
Selezionare una delle opzioni che seguono per determinare se questa
funzione deve essere utilizzata.
Disable
: La funzione di riconoscimento PEC non è utilizzata.
Enable
: La funzione di riconoscimento PEC è utilizzata.
Notice
Quando la funzione di riconoscimento PEC non è utilizzato in un
programma pattern, il programma non può essere utilizzato.
(C01_02)
All (Zone 1 - 5)
Quando la funzione "PEC recognition" deve essere utilizzata, l'impostazione
per il riconoscimento complessivo è selezionata tra gli elementi che seguono
per ciascun zona.
Disable
: La funzione di riconoscimento complessivo non è attivata.
1 Point
: La funzione di riconoscimento complessivo è implementata
utilizzando un punto di riferimento.
2 Point
: La funzione di riconoscimento complessivo è implementata
utilizzando due punti di riferimento.
3 Point
: La funzione di riconoscimento complessivo è implementata
utilizzando tre punti di riferimento.
Note
(a) Per il riconoscimento complessivo si raccomanda di utilizzare
l’impostazione "2 Point" – due punti di riferimento o più.
(b) Dividendo l'area di riconoscimento PEC in diverse zone, è possibile
correggere l'espansione locale di PCB di grandi dimensioni, eccetera.
3.3 Operation
