2OM-1842 6-74 (4) Premere il tasto [T eaching] per selezionare il metodo di apprendimento. Note Quando è selezionato il tasto [Editing], la modica è eseguita sulla base dei dati campione. Premere il tasto [Complete] per…
2OM-1842
6-73
Note
Quando è selezionato il tasto [No], l'immagine del componente è suddivisa
in più parti che sono successivamente acquisite e ri-assemblate per creare
l'intera immagine da visualizzare.

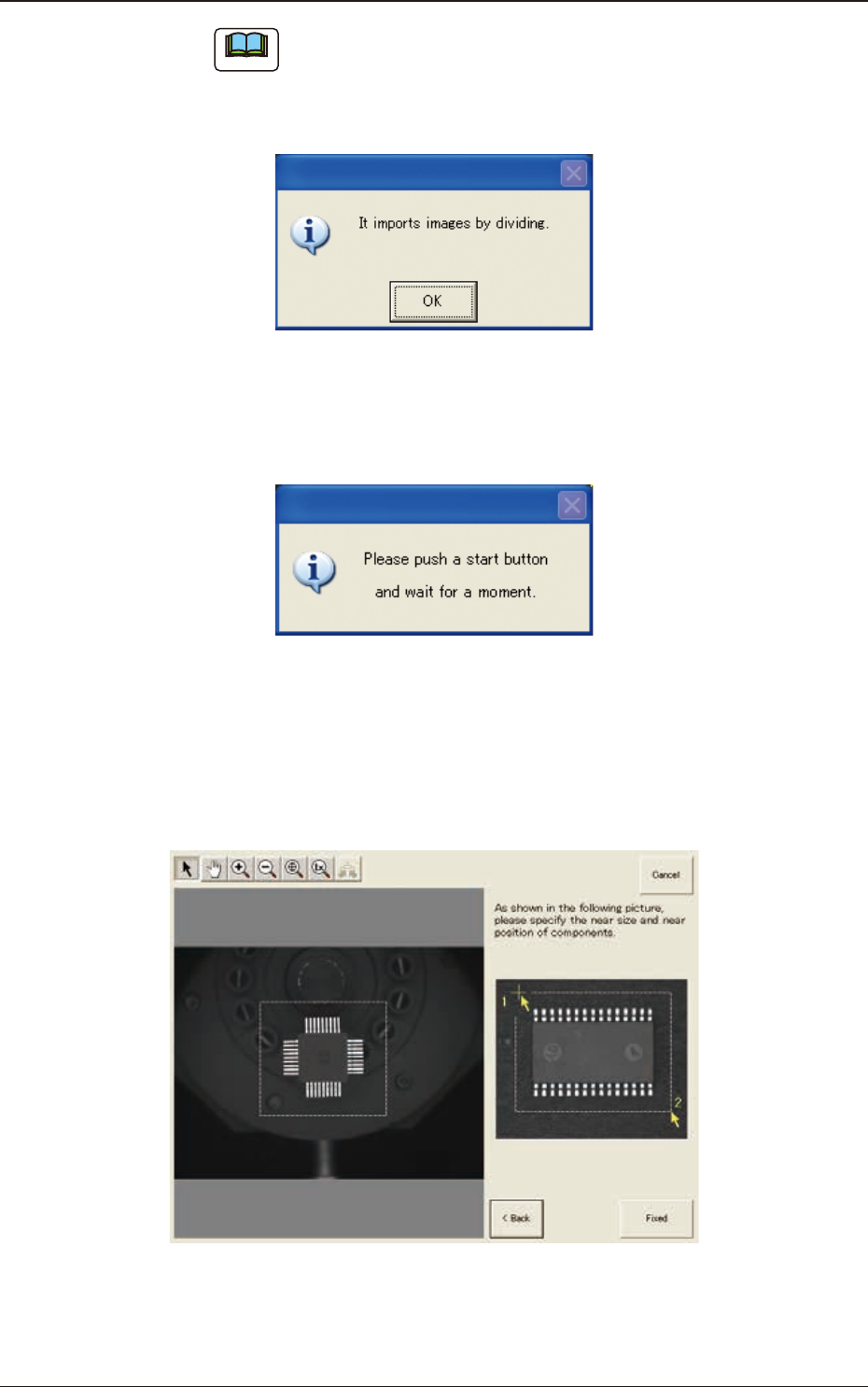

Appare la seguente schermata di dialogo. Premere il tasto [OK].
F2F69
Quando è premuto il tasto [OK], si apre schermata di dialogo che segue.
Premere il tasto [START] sul pannello di comando e attendere che
l’acquisizione dell'immagine divisa sia completata.
F2F70
(3) Dopo aver fatto clic in alto a sinistra sull'immagine componente, fare clic in
basso a destra per collocare l'intera immagine del componente all'interno di
una cornice.
(Specicare le dimensioni e la posizione approssimative del componente.)
F2F71
1303-001
7.3 Schermata di prova "COMP RCG"
2OM-1842
6-74

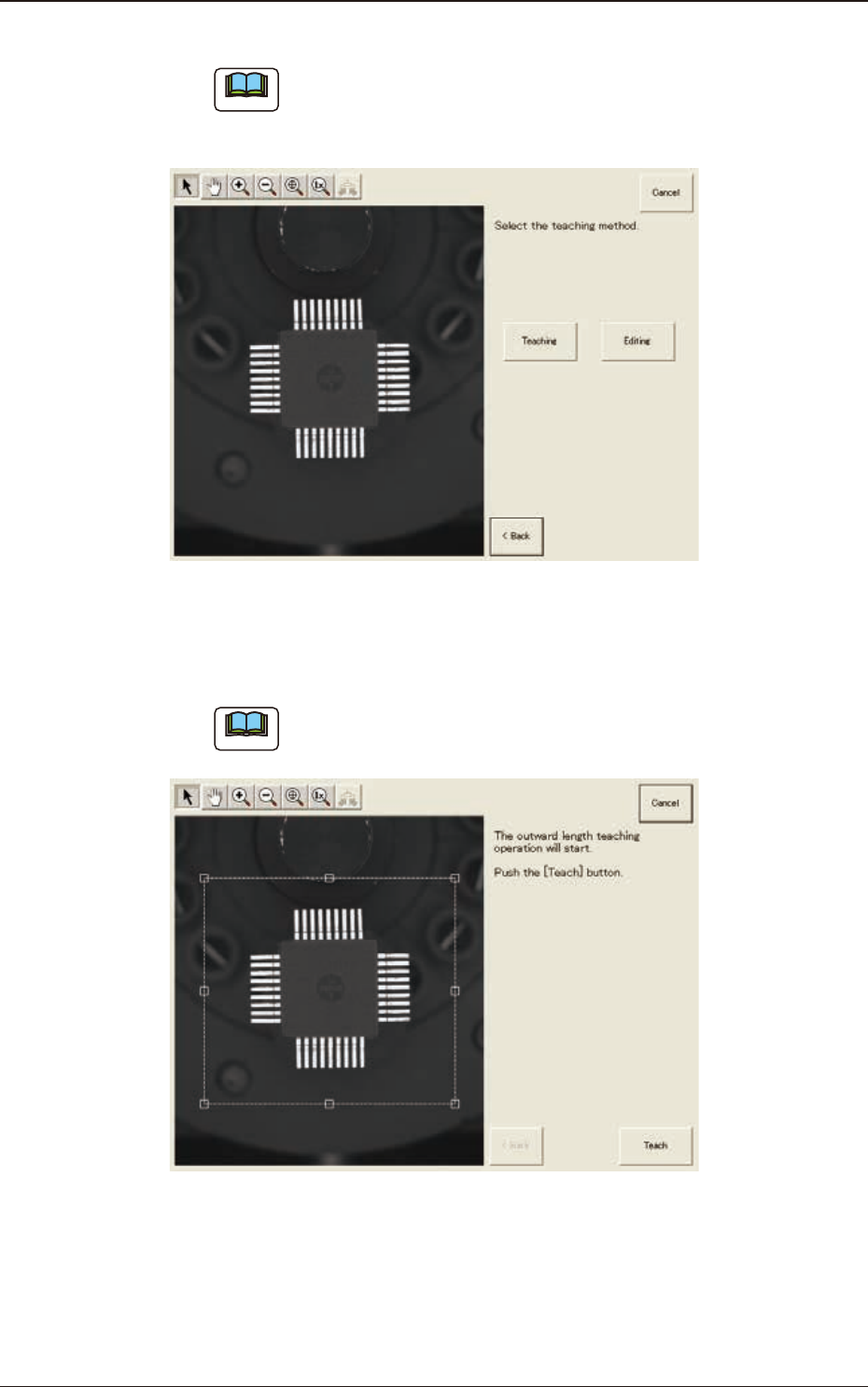

(4) Premere il tasto [Teaching] per selezionare il metodo di apprendimento.
Note
Quando è selezionato il tasto [Editing], la modica è eseguita sulla base
dei dati campione. Premere il tasto [Complete] per tornare alla schermata
apprendimento libreria componenti.
F2F72
(5) Premere il tasto [Teach] per eseguire l’apprendimento della lunghezza
esterna.
Note
Assicurarsi che il componente sia all'interno di una cornice tratteggiata, in
caso contrario regolare di nuovo.
F2F73
1303-001
7.3 Schermata di prova "COMP RCG"
2OM-1842
6-75

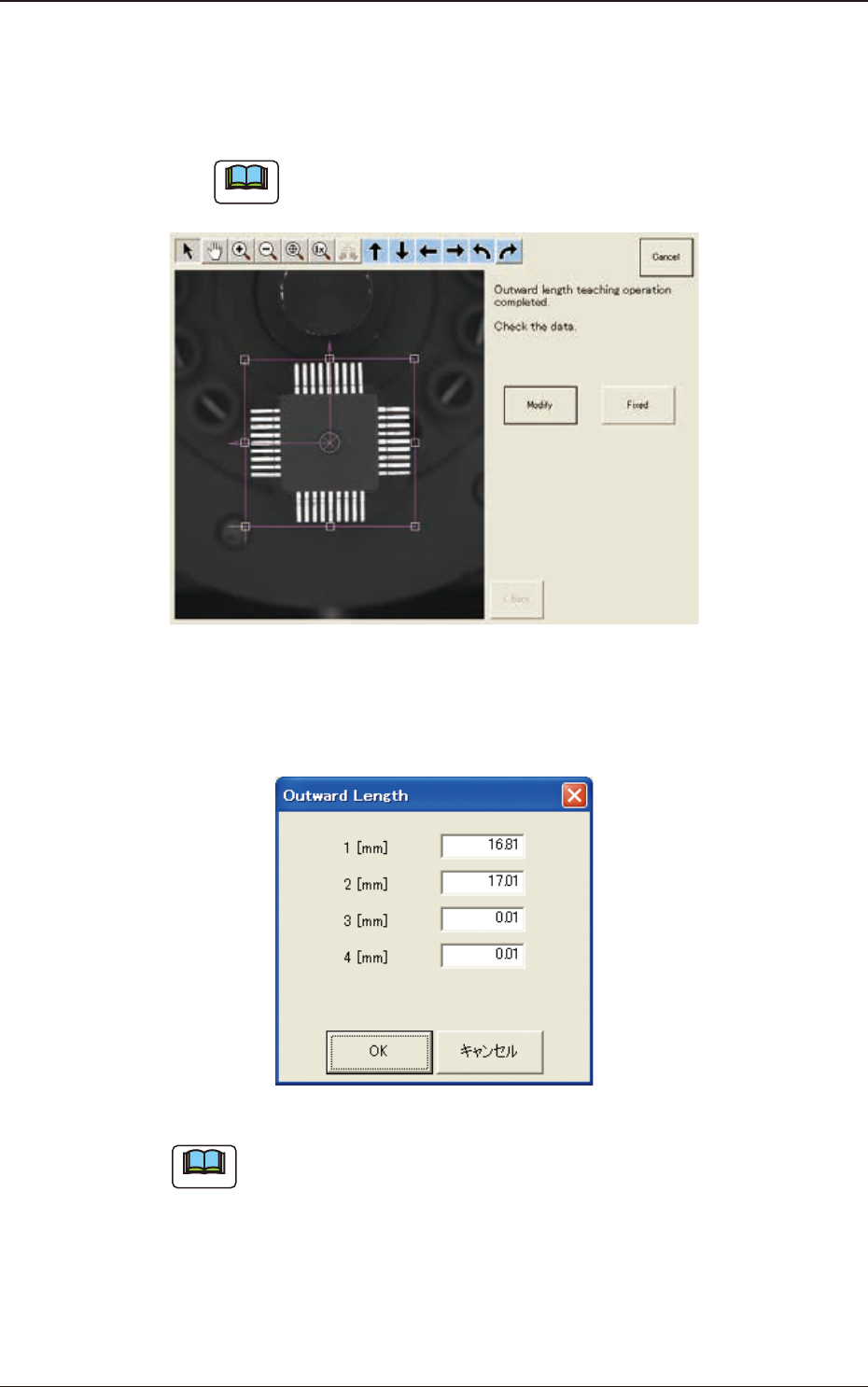

(6) Quando l'apprendimento lunghezza esterna è completato, vericare i dati,
quindi premere il tasto [Fixed].
(Quando la lunghezza esterna e/o l'angolo componente è diverso, correggere
gli errori graci.)
Note
Per attivare la graca, fare clic sulla coordinata graca e trascinare una
delle due estremità della freccia.
F2F74
(6-1) Premere il tasto [Modify].
(Apparirà la schermata che segue. Selezionare il metodo di modica.)
F2F75
Note
I dati indicati possono contenere alcuni valori decimali.
Al termine dell’apprendimento, questi valori decimali sono troncati.
1303-001
7.3 Schermata di prova "COMP RCG"
