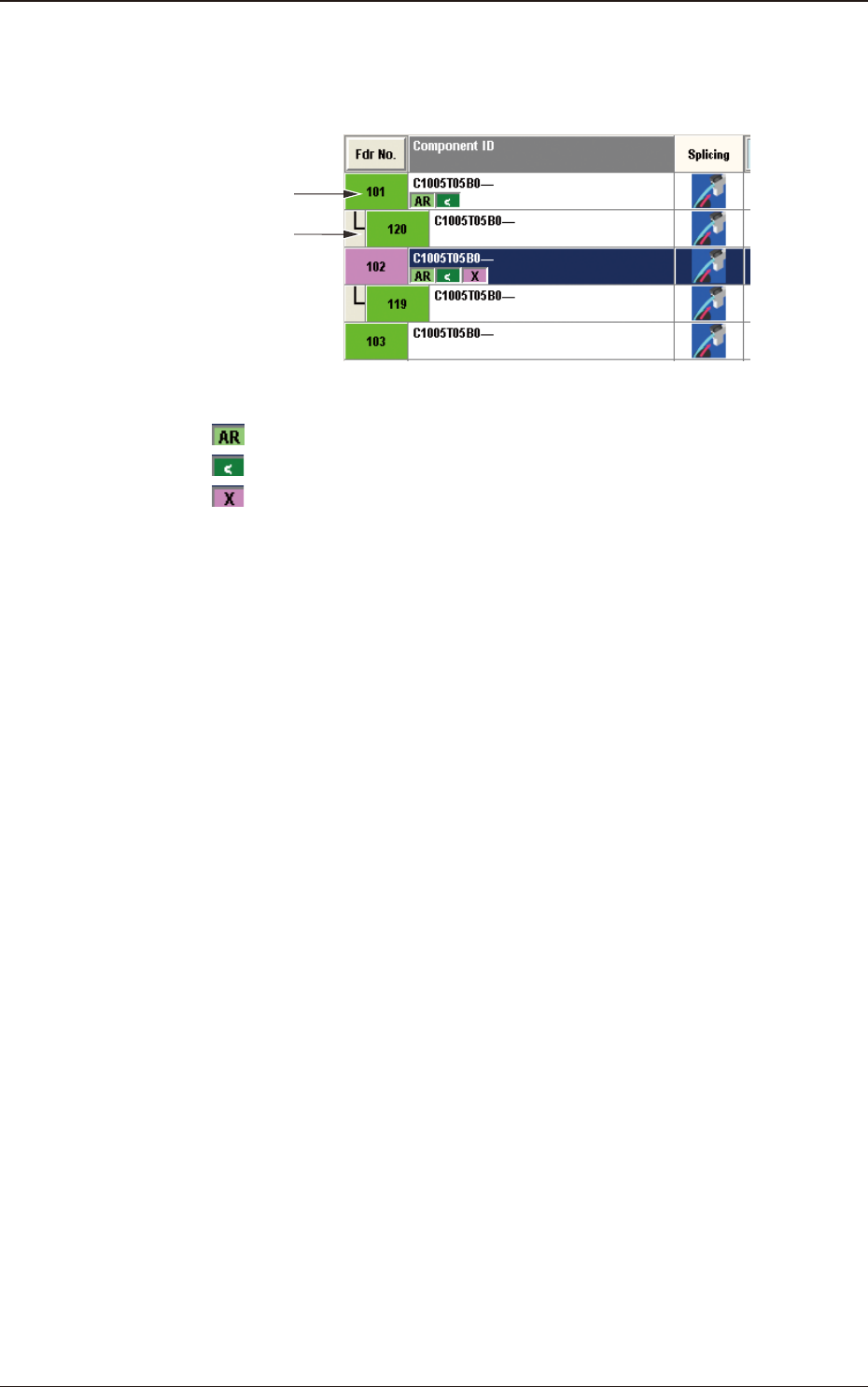

[12] Alternato
In questa sezione, la funzione "Alternate" è impostata su "Enable" o
"Disable" per quei caricatori su cui è stata impostata la funzione "Alternate".
Caricatore di
origine da alternare
Caricatore alternativo
F2A13
: Caricatore su cui è stata impostata la funzione"Alternate"
: Caricatore dal quale sono prelevati i componenti
: Caricatore su cui è stata disabilitata la funzione"Alternate"
3. Schermata "Comp.Reload"
2OM-1842
1-171303-001

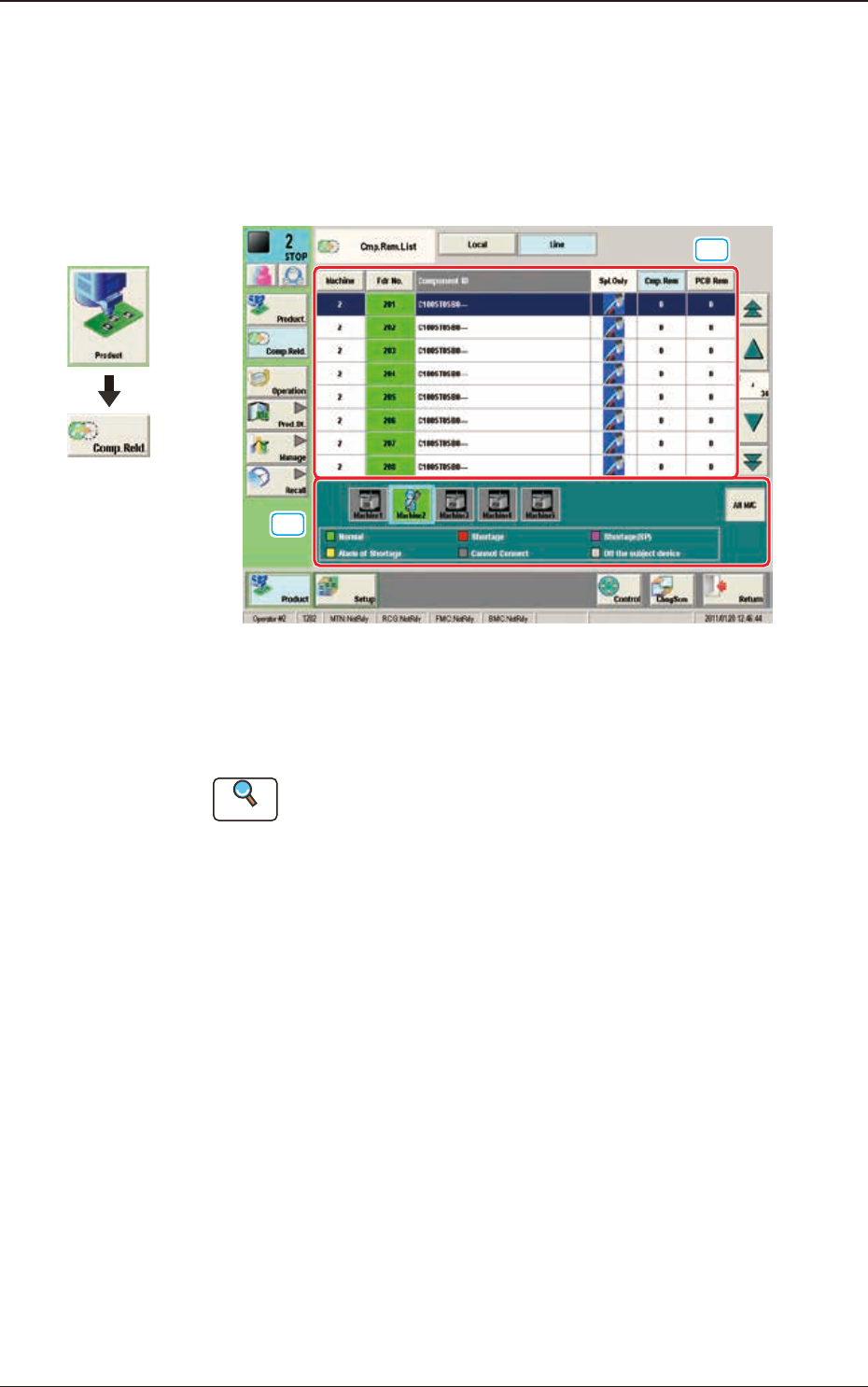

3.1 Elenco Cmp.Rem.
In questa schermata può essere controllato l'elenco dei componenti rimanenti della
linea di produzione.
Quando nella schermata "Comp Reload" è premuto il tasto [Line], è visualizzata
la schermata che segue.
[1]
[2]
F2A14
[1] Elenco caricatori
In quest’area è visualizzato stato del caricatore della macchina selezionata.
Reference
Fare riferimento al paragrafo "3. Schermata "Comp Reload"" del Capitolo
1 per i dettagli sull'elenco caricatori.
[2] Elenco macchine
L'elenco e lo stato delle macchine impostate nella congurazione linea sono
visualizzati con colori.
Quando è selezionata la macchina il cui caricatore è da controllare, l'elenco
del caricatore della macchina selezionato è visualizzato nell'area elenco
caricatori.
3.1 Elenco Cmp.Rem.
Grafica dello
svolgimento
2OM-1842
1-181303-001

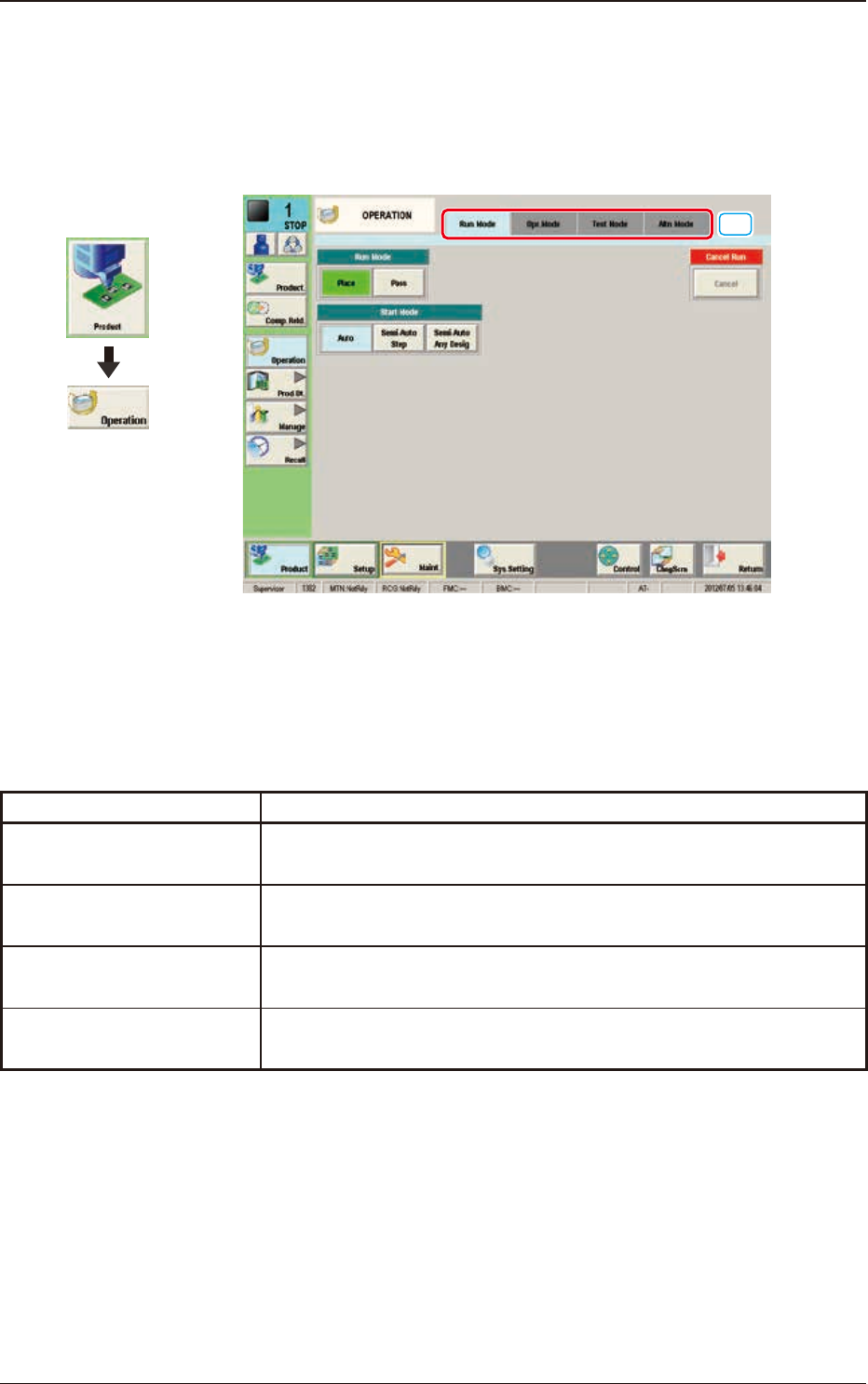

4. Schermata "Operation"
In questa schermata sono impostati i vincoli basati sulla designazione di una
qualsiasi delle varie modalità di funzionamento automatico e del metodo di
funzionamento di prova.
[1]
F2A15
[1] Schede e Fogli delle schede
La schermata "OPERATION" è dotata delle seguenti quattro schede. Quando
si preme ciascuna scheda, la scheda corrispondente compare all'interno della
schermata.
Schede Descrizione
Run Mode
La scheda corrispondente permette all'operatore di cambiare la
modalità di funzionamento o di arrestare la produzione.
Opr. Mode
La schermata corrispondente permette all'operatore di selezionare una
modalità di funzionamento come Over Tact-Time Reduction.
Test Mode
La schermata corrispondente permette all'operatore di impostare
diverse modalità di prova.
Altn Mode
La scheda corrispondente permette all'operatore di impostare la
funzione "Feeder Alternate".
T2A1
