2OM-1842
6-271303-001

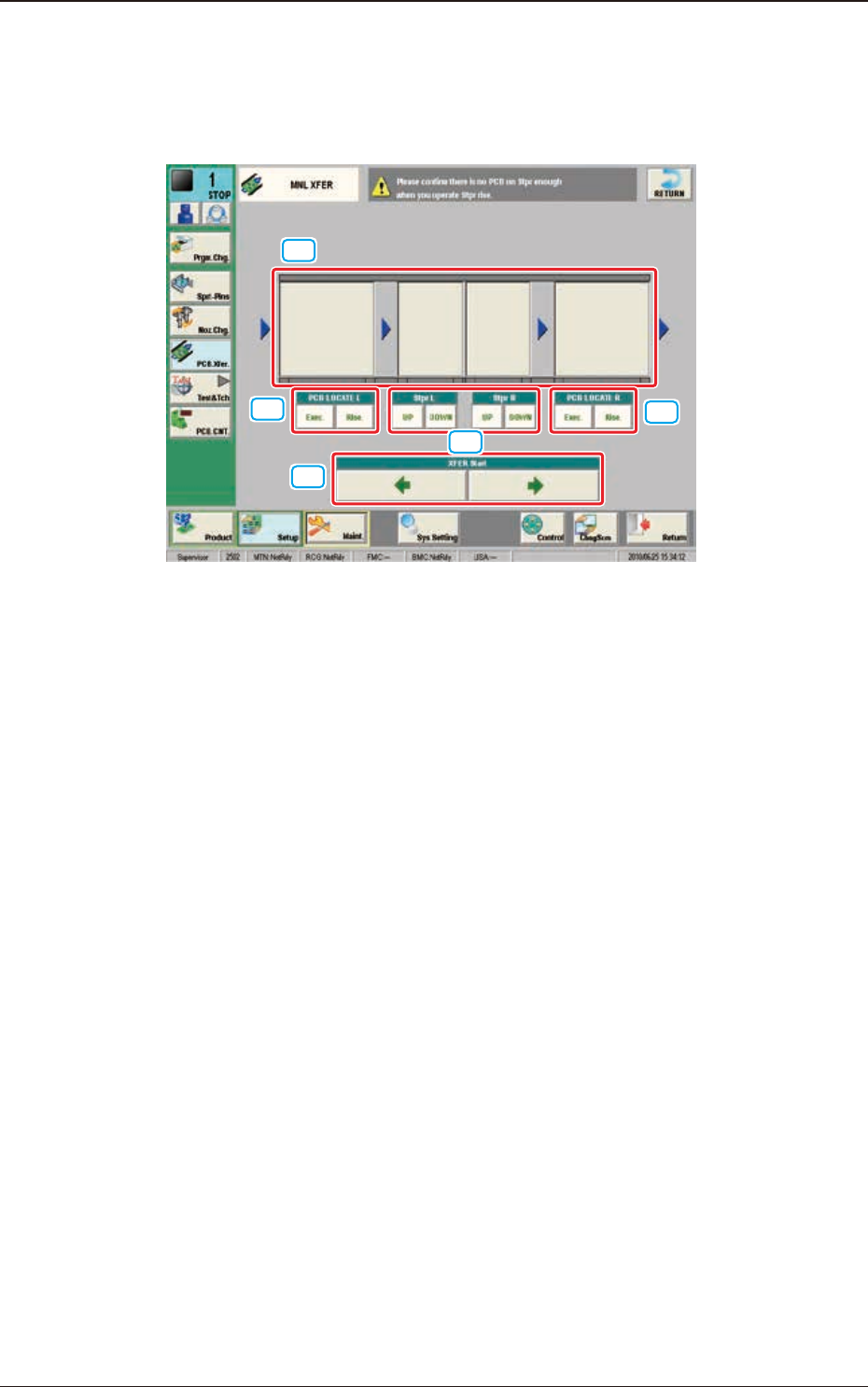

6.3 Schermata "MNL XFER"
Questa schermata "MNL XFER" permette all'operatore di trasferire manualmente
una PCB.
[2]
[2]
[4]
[3]
[1]
F2F31
[1] Sezione di visualizzazione immagine convogliatore
Ciascun blocco del convogliatore di cui è visualizzata l'immagine, funziona
come un tasto.
Quando è premuto il tasto [START] sul pannello di comando entro 10
secondi dopo avere premuto un tasto sezione convogliatore, la PCB è
trasferita in quella posizione.
[2] PCB LOCATE L e PCB LOCATE R
Utilizzando questi tasti, è eseguito il posizionamento PCB.
Quando è premuto il tasto [START] sul pannello di comando entro 10
secondi dalla pressione del tasto [Exec.], la PCB è posizionata mentre si
tiene premuto il tasto [START].
Quando è premuto il tasto [START] sul pannello di comando entro 10
secondi dalla pressione del tasto [Rlse.], la PCB è svincolata mentre si tiene
premuto il tasto [START].
[3] [Stpr L] e [Stpr R]
Utilizzando questi tasti di selezione, è eseguito il posizionamento arresto.
Quando è premuto il tasto [START] sul pannello di comando entro 10
secondi dalla pressione del tasto [UP], la base di supporto selezionata (arresto)
è sollevata mentre si tiene premuto il tasto [START].
Quando è premuto il tasto [START] sul pannello di comando entro 10
secondi dalla pressione del tasto [DOWN], la base di supporto selezionata
(arresto) è abbassata mentre si tiene premuto il tasto [START].
6.3 Schermata "MNL XFER"
2OM-1842
6-28
[4] Avvio XFER
Quando è premuto il tasto [START] sul pannello di comando entro 10
secondi dalla pressione della freccia che indica la direzione di movimento
del convogliatore, il convogliatore si sposta mentre si tiene premuto il tasto
[START].
1303-001
6.3 Schermata "MNL XFER"
2OM-1842
6-291303-001
7. Menu secondario "Test&Tch"
F2F32
Il menu "Test&Tch" è dotato dei sette tasti che seguono. Quando è premuto
ciascun tasto, si apre la schermata corrispondente.
Tasti Descrizione
Fdr P-u Tch
La schermata corrispondente permette all'operatore di eseguire
l’apprendimento relativo alla posizione di prelievo.
XY Bm Test
La schermata corrispondente permette all'operatore di vericare le
prestazioni dell’asse XY in base al programma pattern della PCB da
produrre.
Comp Rcg
La schermata corrispondente permette all'operatore di eseguire il test di
riconoscimento componente del componente assegnato nel test ID.
PEC Rcg
La schermata corrispondente permette all'operatore di eseguire il test
marcatura di riconoscimento PEC.
Tray Matrix
La schermata corrispondente è utilizzata quando è impiegato il
caricatore multistrato (opzione).
Tr P-u Pos
La schermata corrispondente è utilizzata quando è impiegato il
caricatore multistrato (opzione).
Ecc Pos Ofst
La schermata corrispondente permette all'operatore di eseguire
l'apprendimento posizione di prelievo del componente che non può
essere prelevato al suo centro.
T2F1
Grafica dello
svolgimento
7. Menu secondario "Test&Tch"
