2OM-1842 2-61 (G03_03) Z=theta [deg] Permette di impostare angoli per il posizionamento componenti. Gli angoli di posizionamento devono essere determinati in base alla posizione di confezionamento dei componenti sul cari…
2OM-1842
2-60
(G03) P-Data
Quando nella schermata "Placement" è premuto il tasto [P-Data] è
visualizzata la scheda che segue.
F2B49
(G03_01)
Nr. P.
Sono mostrati i numeri delle fasi dei dati di posizionamento (P).
Permette di impostare coordinate e angoli per il posizionamento componenti
sulle linee dei numeri di fase.(P-Nos.).
(G03_02)
X [mm] e Y [mm]
Permette di impostare le coordinate X e Y per il posizionamento componenti.
Le coordinate si devono basare sul riferimento delle coordinate di
posizionamento (N0).
Y
2
Y
1
X
1
X
2
Y
X
Coordinate di riferimento per il posizionamento (No)
F2B50
1303-001
3.7 Placement
Grafica dello
svolgimento
2OM-1842
2-61

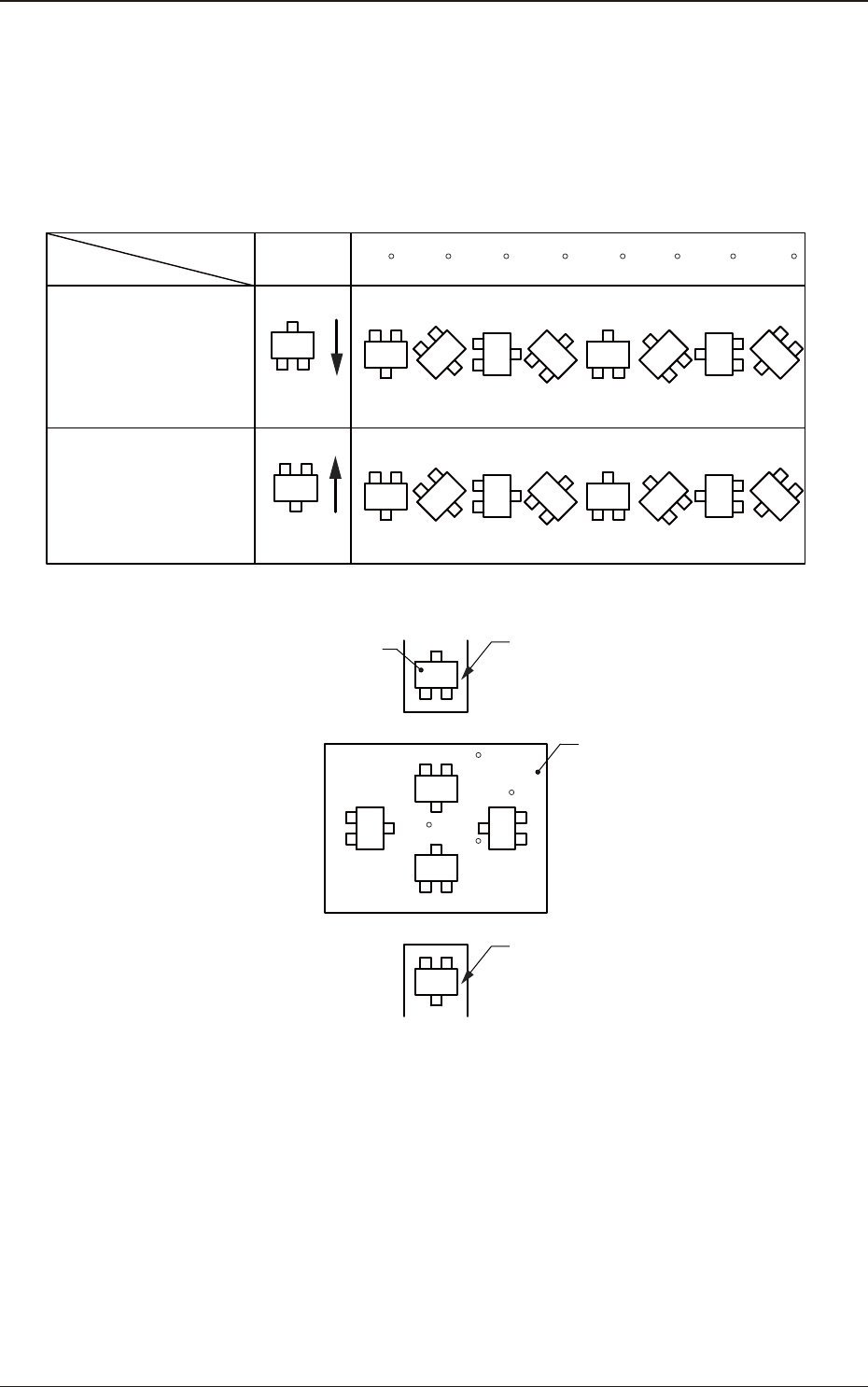

(G03_03)
Z=theta [deg]
Permette di impostare angoli per il posizionamento componenti.
Gli angoli di posizionamento devono essere determinati in base alla
posizione di confezionamento dei componenti sul caricatore a nastro.
Esempio:
0 45 90 135 180 225 270 315
Lato anteriore della macchina
Z=Teta
(Angolo)
Basi caricatori #1
Posizione di
confezionamento
Direzione utente
del
caricamento nastro
Basi caricatori #2
Lato posteriore della macchina
Posizione di confezionamento
del componente sul caricatore
Caricatore nastro
PCB
0
90
180
270
Posizione di
confezionamento
Direzione utente
del
caricamento nastro
Caricatore nastro
F2B51
1303-001
3.7 Placement
2OM-1842
2-62

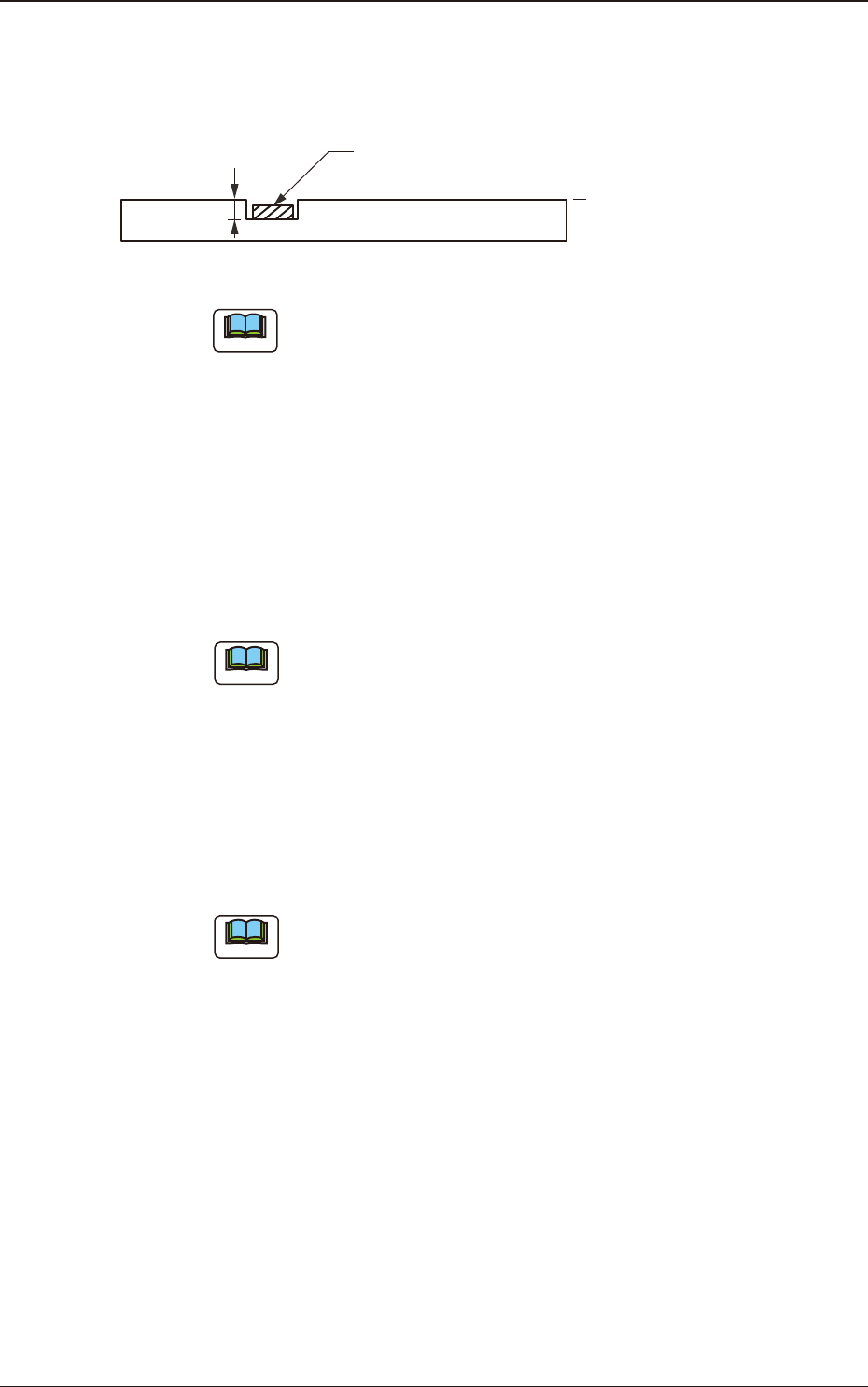

(G03_04)
H [mm]
È possibile correggere l'altezza di posizionamento dei componenti.
H
Componente
PCB
Piano di riferimento
F2B52
Note
Quando un parametro è impostato come dato "H" nell'ultima linea (ultimo
numero di fase), diventa non valido perché "E" è impostato nella casella
"C (Control Command)".
(G03_05)
Component ID
In queste caselle è possibile impostare gli ID componente.
(G03_06)
Fdr No.
Permette di impostare il numero dei caricatori caricati di componenti.
Note
I numeri di caricatore(Fdr Nos.) da impostare qui devono essere specicati
nei dati posizione caricatore di posizionamento.
(G03_07)
Symbol
Utilizzare i simboli per inserire i caratteri scritti sulla scheda, per il modello
di cablaggio, eccetera. Per l’impostazione è possibile utilizzare un massimo
di 32 caratteri.
È possibile utilizzare caratteri alfabetici, numeri e simboli half-width.
Note
(a) Il funzionamento automatico non è inuenzato da questi commenti.
(b) I commenti possono essere utilizzati per controllare il "Ref. No."
stampato sulla supercie superiore delle PCB.
1303-001
3.7 Placement
