2OM-1842 1-44 1303-001 4.2 Scheda "Opr .Mode" [10] Head Rotation Quando è premuto questo tasto, è visualizzata la schermata "Head Rotation". Inserire il tasso di riduzione velocità nel campo di inseri…
2OM-1842
1-431303-001
[3] X/Y Beam
Quando è premuto questo tasto, è visualizzata la schermata "X/Y Beam". In
questa schermata, impostare il tasso di riduzione velocità per l’asse X/Y nel
campo di inserimento dati.
[4] Nozzle Pickup Descent
Quando è premuto questo tasto, è visualizzata la schermata "Nozzle Pick-Up
Descent".
Impostare il tasso di riduzione velocità nel campo di inserimento dati per il
movimento discendente dell'ugello (movimento dell’ugello per prelevare un
componente dal caricatore).
[5] Nozzle Pickup Ascent
Quando è premuto questo tasto, è visualizzata la schermata "Nozzle Pick-Up
Ascent".
Impostare il tasso di riduzione velocità nel campo di inserimento dati per il
movimento ascendente dell'ugello (movimento dell’ugello dopo il prelievo di
un componente dal caricatore).
[6] Nozzle Plcmnt Descent
Quando è premuto questo tasto, è visualizzata la schermata "Nozzle Plcmnt
Descent".
Impostare il tasso di riduzione velocità nel campo di inserimento dati per il
movimento discendente dell'ugello (movimento dell’ugello per posizionare
un componente sulla PBC).
[7] Nozzle Plcmnt Ascent
Quando è premuto questo tasto, è visualizzata la schermata "Nozzle Plcmnt
Ascent".
Impostare il tasso di riduzione velocità nel campo di inserimento dati
per il movimento ascendente dell'ugello (movimento dell’ugello dopo il
posizionamento di un componente sulla PCB).
[8] Nozzle Select
Quando è premuto questo tasto, è visualizzata la schermata "Nozzle Select".
Inserire il tasso di riduzione velocità nel campo di inserimento dati per una
serie di operazioni eseguite quando l'ugello è cambiato.
[9] Head Up/Down
Quando è premuto questo tasto, è visualizzata la schermata "Head Up/
Down".
Inserire il tasso di riduzione velocità nel campo di inserimento dati per il
movimento verso l’alto e verso il basso della testina.
4.2 Scheda "Opr.Mode"
2OM-1842
1-441303-001
4.2 Scheda "Opr.Mode"
[10] Head Rotation
Quando è premuto questo tasto, è visualizzata la schermata "Head Rotation".
Inserire il tasso di riduzione velocità nel campo di inserimento dati per la
rotazione della testina.
Note
(a) Se in questa schermata è impostata una velocità superiore a quella
specicata nei dati della libreria componenti, è regolata sulla velocità
massima specicata.
(b) Se in questa schermata è impostata una velocità inferiore a quella
specicata nei dati della libreria componenti, è considerata come valida.
[11] Retention time bfr Pl descent
In questa casella è possibile impostare l’intervallo di arresto prima del
movimento verso il basso per il posizionamento.
Rang :
da 0 a 255 mm
Value :
0 ms
2OM-1842
1-451303-001

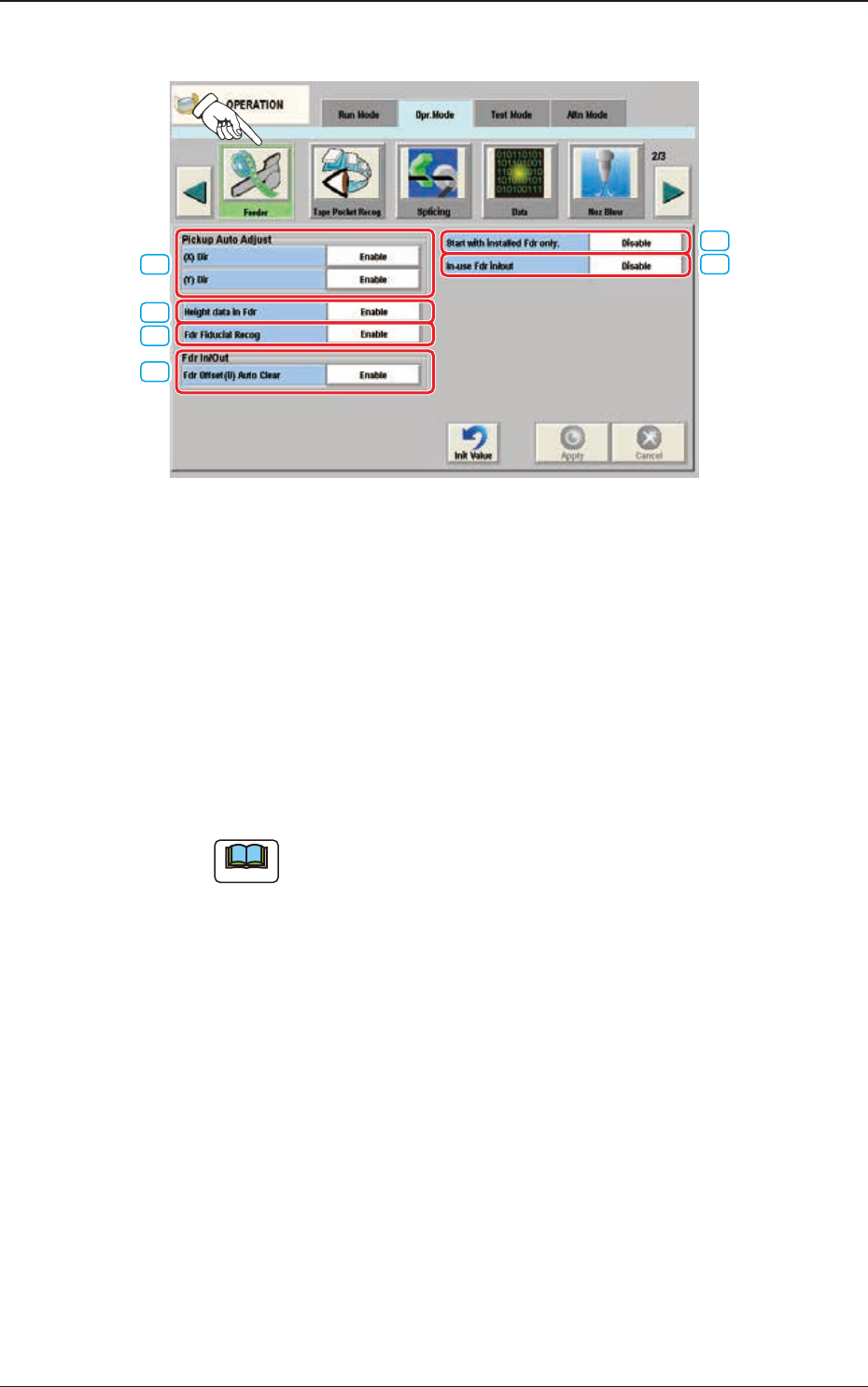

4.2.6 Feeder
[1]
[4]
[2]
[3]
[5]
[6]
F2A32
[1] Pickup Auto Adjust
Questa funzione è utilizzata per correggere i dati di deviazione caricatore
tramite elaborazione statistica della differenza tra la posizione centrale
dell’ugello e del componente calcolate durante il riconoscimento componente
in base ai parametri specicati come "Auto fdr axis adj set" nella scheda
"Auto Ope. Set-up" della schermata "System".
È possibile selezionare il tasto [Enable] o [Disable] per la modalità di
regolazione automatica del prelievo.
Ciascun tasto può essere selezionato separatamente per le direzioni X e Y.
Note
La scheda "Auto Ope. Set-up" è visualizzata quando è premuto il tasto [Ope.
Palam.] dopo avere premuto il tasto [Sys. Setting] sulla barra del menu
comune.
