2OM-1842 1-23 1303-001 • Descrizione di Semi-Auto Step Any Desig (assegna zione libera) Possono essere assegnate due o più fasi. Descrizione della schermata "Semi-Auto Step Any Desig" Quando nel gruppo di casel…
2OM-1842
1-22
[2] Sezione visualizzazione Step
In questa sezione è visualizzato il numero totale di fasi del programma
pattern impostato sulla macchina.
La fase può essere assegnata anche mettendo il cursore sulla fase.
Note
Di norma, i numeri di fase sono visualizzati nell’ordine effettivo di
posizionamento dei componenti.
Premendo il tasto [O] o [P] le fasi possono essere riordinate in ordine
crescente.
Anche se i numeri di fase sono riordinati, l'ordine di posizionamento dei
componenti non è modicato.
[3] Tasto [Desig Step]
Il numero di fase può essere inserito ed assegnato nella casella visualizzata
premendo il tasto [Desig Step].
Inserire il numero di fase nell'ordine "U", "O" e "P".
[4] Tasto [Last placement Mv.to another stp]
Quando è premuto questo tasto, la fase è spostata sulla posizione "Last
placement Mv. to another stp" (fase di posizionamento nale).
Procedura d’avvio per Semi-Auto Step Designation
Procedure
(1) Collocare la PCB sulla posizione della fase da assegnare.
Note
Trasferire e collocare manualmente la PCB sulla posizione
voluta.
(2) Assegnare la fase da eseguire utilizzando una delle procedure di cui
sopra.
Note
Lo sfondo della fase assegnata diventa di colore blu.
(3) Quando è premuto il tasto [START] sul pannello di comando, è
avviata l'operazione della fase assegnata.
1303-001
4.1 Scheda "Run Mode"
2OM-1842
1-231303-001
• Descrizione di Semi-Auto Step Any Desig (assegnazione libera)
Possono essere assegnate due o più fasi.

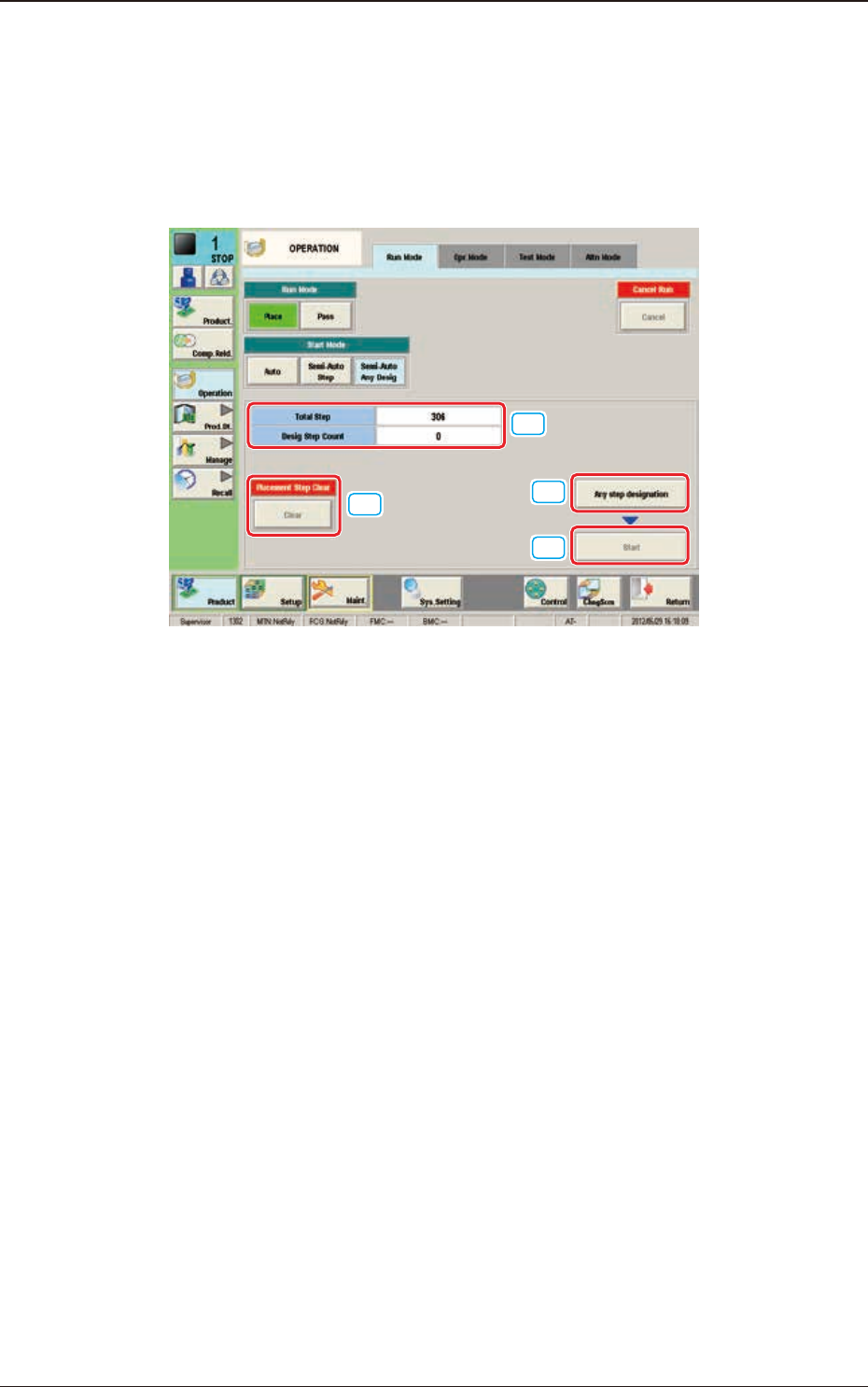

Descrizione della schermata "Semi-Auto Step Any Desig"
Quando nel gruppo di caselle "Start Mode" è premuto il tasto [Semi-Auto Step
Any Desig], è visualizzata la schermata che segue.
[1]
[2]
[3]
[4]
F2A19
[1] Sezione Numero totale di fasi e Conteggio fasi assegnate
In questa sezione sono visualizzati il numero totale di fasi ed il numero di
fasi assegnate.
[2] Tasto [Any step designation]
Quando è premuto questo tasto, è visualizzata la schermata "Any Step
Designation".
[3] Tasto [Start]
Quando è premuto questo tasto, è avviata l'operazione della fase assegnata.
[4] Tasto [Placement Step Clear]
Quando è premuto questo tasto, la fase di posizionamento assegnata in
modalità "Any Step Designation", è cancellata.
4.1 Scheda "Run Mode"
2OM-1842
1-24

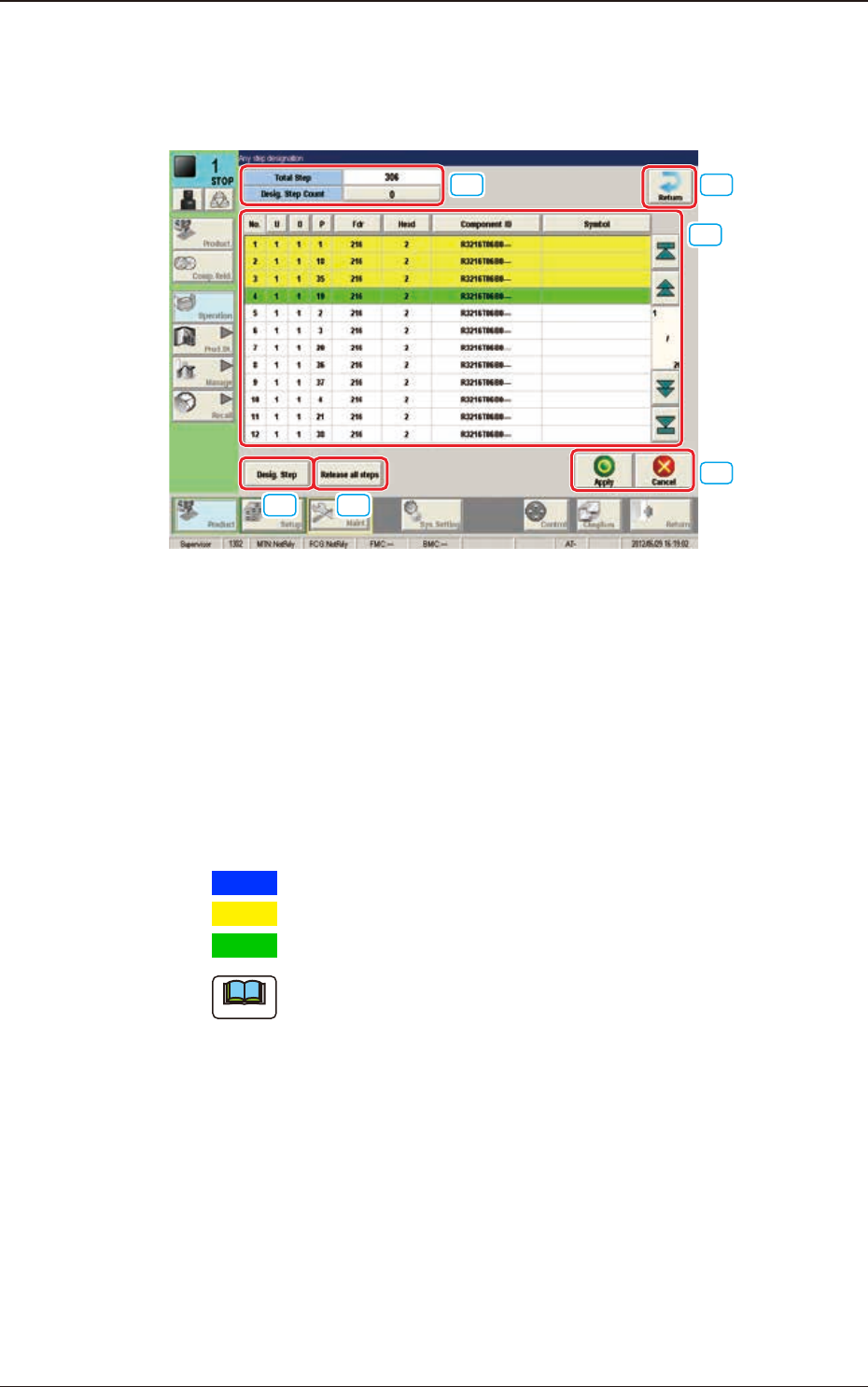

Descrizione della schermata "Any step designation"
Quando è premuto il tasto [Any step designation] nella schermata "Semi-Auto
Step Any Desig", è visualizzata la schermata che segue.
[1]
[2]
[3] [4]
[5]
[6]
F2A20
[1] Sezione Numero totale di fasi e Conteggio fasi assegnate
In questa sezione sono visualizzati il numero totale di fasi ed il numero di
fasi assegnate.
[2] Sezione visualizzazione Step
È visualizzato il numero totale di fasi del programma pattern impostato sulla
macchina.La fase può essere assegnata anche mettendo il cursore sulla fase.
Il colore dello sfondo cambia come segue.
Blu
: Questo mostra la fase spostata, che non è stata assegnata.
Giallo
: Questo mostra la fase che è già stata assegnata.
Verde
: Questo mostra la fase che è stata assegnata per ultima.
Note
Di norma, i numeri di fase sono visualizzati nell’ordine effettivo di
posizionamento dei componenti.
Premendo il tasto [O] o [P] le fasi possono essere riordinate in ordine
crescente.
Anche se i numeri di fase sono riordinati, l'ordine di posizionamento dei
componenti non è modicato.
[3] Tasto [Desig.Step]
Il numero di fase può essere inserito ed assegnato nella casella visualizzata
premendo il tasto [Desig Step].
Inserire il numero di fase nell'ordine "U", "O" e "P".
1303-001
4.1 Scheda "Run Mode"
