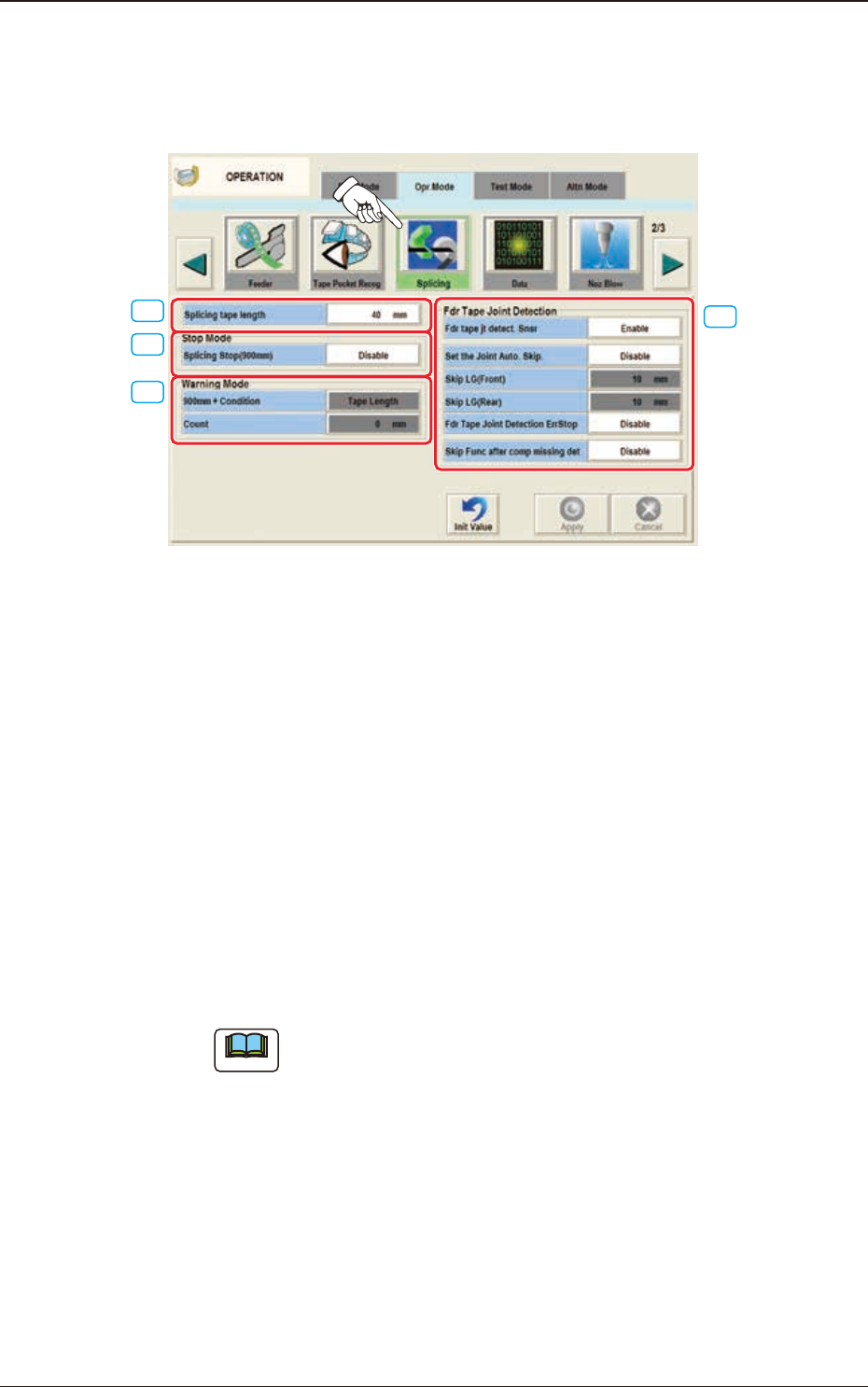

4.2.8 Splicing
Quando è premuto il tasto [Splicing] sulla scheda "Opr.Mode"è visualizzata la
schermata che segue.
[3]
[2]
[1]
[4]
F2A35
[1] Splicing tape length
In questa casella è possibile impostare la lunghezza del nastro giunzione.
[2] Gruppo "Stop Mode"
Splicing Stop (900 mm)
È possibile selezionare il tasto [Enable] o [Disable] per determinare se la
macchina deve essere arrestata per la giunzione nastro quando la lunghezza
del nastro residuo diventa inferiore a 900 mm.
[3] Gruppo "Warning Mode"
Al criterio (Length of Remaining Tape: 900 mm) possono essere aggiunte
le seguenti condizioni per impostare l’intervallo di avviso di giunzione
necessaria.
Note
Non può essere specicato di emettere un di avviso giunzione con
lunghezze del nastro rimanente inferiori a 900 mm.
900 mm + Condition
La condizione per visualizzare l'allarme giunzione, è selezionata tra gli
elementi che seguono.
4.2 Scheda "Opr.Mode"
2OM-1842
1-541303-001
Tape Length
La condizione per visualizzare l’allarme giunzione, è impostata in base alla
lunghezza residua del nastro.
Count PCB
La condizione per visualizzare l’allarme giunzione, è impostata in base al
numero di PCB producibili.
Tasto [Count]
Quando è premuto questo tasto, è possibile impostare il numero di PCB (PCB
che possono essere prodotte) come condizione per emettere un messaggio di
avviso giunzione.
[4] Gruppo "Fdr Tape Joint Detection"
Fdr tape jt detect. Snsr
Selezionare "Enable" o "Disable" per il sensore di rilevamento giuntura.
Set the joint Auto. Skip.
In questa casella è possibile impostare "Enable" o "Disable" per "Set the
joint Auto. Skip".
Skip LG(Front)
In questa casella è possibile impostare la posizione iniziale di salto
giunzione.
Skip LG(Rear)
In questa casella è possibile impostare la posizione nale di salto
giunzione.
Frd Tape Joint Detection ErrStop
Quando di verica un errore (E3) nel caricatore a nastro, la macchina è
arrestata.
Reference
Fare riferimento al "Manuale di Istruzioni caricatore a nastro SIGMA-G4/
G5" per i dettagli sui codici errore del caricatore a nastro.
Skip Func after comp missing det
In questa casella è possibile impostare "Enable" o "Disable" per il salto dopo
il rilevamento assenza componente.
4.2 Scheda "Opr.Mode"
2OM-1842
1-551303-001
4.2.9 Data
Quando è premuto il tasto [Data] nella scheda "Opr. Mode", è visualizzata la
schermata che segue.
[2]
[1]
F2A36
[1] Temp Comp Lib Save Mode
È possibile selezionare una delle opzioni che seguono per salvare i dati
trasportatore.
Tasto [Standard]
Quando è selezionato questo tasto, il salvataggio dati continua solo quando i
dati componente sono perfettamente coerenti.
(Standard)
(Prima del cambio)
101 AAA
102 BBB
103 CCC
104 DDD
(Dopo il cambio)
Tutto è inizializzato perché
c'è una differenza in 102.
101 AAA
102 DDD
103 CCC
104 DDD
Inizializzato
Inizializzato
Inizializzato
Inizializzato
Funzione di cambio
direzione confezionamento
semplificato
F2A37
Tasto [Continuation 1]
Il sistema continua a salvare solo i dati componente che hanno lo stesso ID.
(Continuation 1)
(Prima del cambio)
101 AAA
102 BBB
103 CCC
104 DDD
(Dopo il cambio)
I dati 102 sono è inizializzati perché
c'è una differenza.
I dati 104 sono cancellati perché non
sono utilizzati.
Gli altri dati sono mantenuti.
101 AAA
102 DDD
103 CCC
104
Segue
Inizializzato
Segue
Cancellato
Funzione di cambio
direzione confezionamento
semplificato
F2A38
