2OM-1842 6-63 (12) Eseguire la prova di isteresi. Reference Fare riferimento al paragrafo "7.3.4.1 Prova di isteresi " , Capitolo 6, V ol. 2, del Manuale di Istruzioni della macchina principale per i dettagli. …
2OM-1842
6-621303-001
•
Prelievo automatico del componente da ciascun caricatore per eseguire
il test di riconoscimento componenti:
Procedure
(1) Selezionare il Test ID nella schermata di prova "COMP RCG".
(2) Premere il tasto [Fr.]. (È visualizzata la schermata test riconoscimento
componenti).
(3) Premere il tasto "Mnl." per "Pick-up mode".
Note
Quando il Test ID è selezionato nella scheda "Sel. From Comp Dt", la voce
"Feeder" è selezionata per "Pick-up mode".
(4) Selezionare la testina da utilizzare per il riconoscimento componenti
utilizzando il tasto nella sezione "Head Sel".
(5) Premere il tasto [Fdr No.] ed inserire il numero linea in cui è disponibile il
prelievo del componente di prova.
(6) Premere il tasto [Noz select] per selezionare il numero di ugello da utilizzare
per il riconoscimento.
(7) Premere il tasto [Fr.].
(La testina sarà spostata ed i tasti di funzionamento saranno modicati).
(8) Premere il tasto [Recog] e poi, entro 10 secondi, il tasto [START] sul
pannello di comando.
(Il componente di prova sarà prelevato dal caricatore a nastro).
(9) Premere il tasto [Recog] e poi, entro 10 secondi, il tasto [START] sul
pannello di comando.
(10) Confermare i risultati del riconoscimento nel pannello "Results".
•
Quando i risultati del riconoscimento sono normali, andare al punto (11).
•
Quando i risultati del riconoscimento sono anomali, andare al punto (12).
(11) Confermare le condizioni del componente nella sezione "Visualizzazione
immagini di riconoscimento".
Quando è rilevato qualsiasi errore nel componente, sostituire il componente.
Quando non è rilevato alcun errore nel componente, confermare i dati nel
Test ID e correggerlo.
Dopodiché, eseguire nuovamente il test di riconoscimento componenti.
7.3 Schermata di prova "COMP RCG"
2OM-1842
6-63
(12) Eseguire la prova di isteresi.
Reference
Fare riferimento al paragrafo "7.3.4.1 Prova di isteresi
"
, Capitolo 6, Vol. 2,
del Manuale di Istruzioni della macchina principale per i dettagli.
(13) Premere il tasto [Dscd] o [Collect.] e poi, entro 10 secondi, il tasto [START]
sul pannello di comando.
Discard
: Quando è selezionata questa voce, lo scarto è eseguito sulla
base dei dati di posizione di scarico componenti del Test ID.
Collection
: Quando è selezionata questa voce la testina è spostata su
numero di linea di specicato utilizzando il tasto "Coll. Pos"
ed il componente di prova è prelevato manualmente.
(14) Premere il tasto [ZERO] e poi, entro 10 secondi, il tasto [START] sul
pannello di comando.
(L’asse XY sarà riportato alla posizione di origine ed il test sarà terminato).
1303-001
7.3 Schermata di prova "COMP RCG"
2OM-1842
6-641303-001

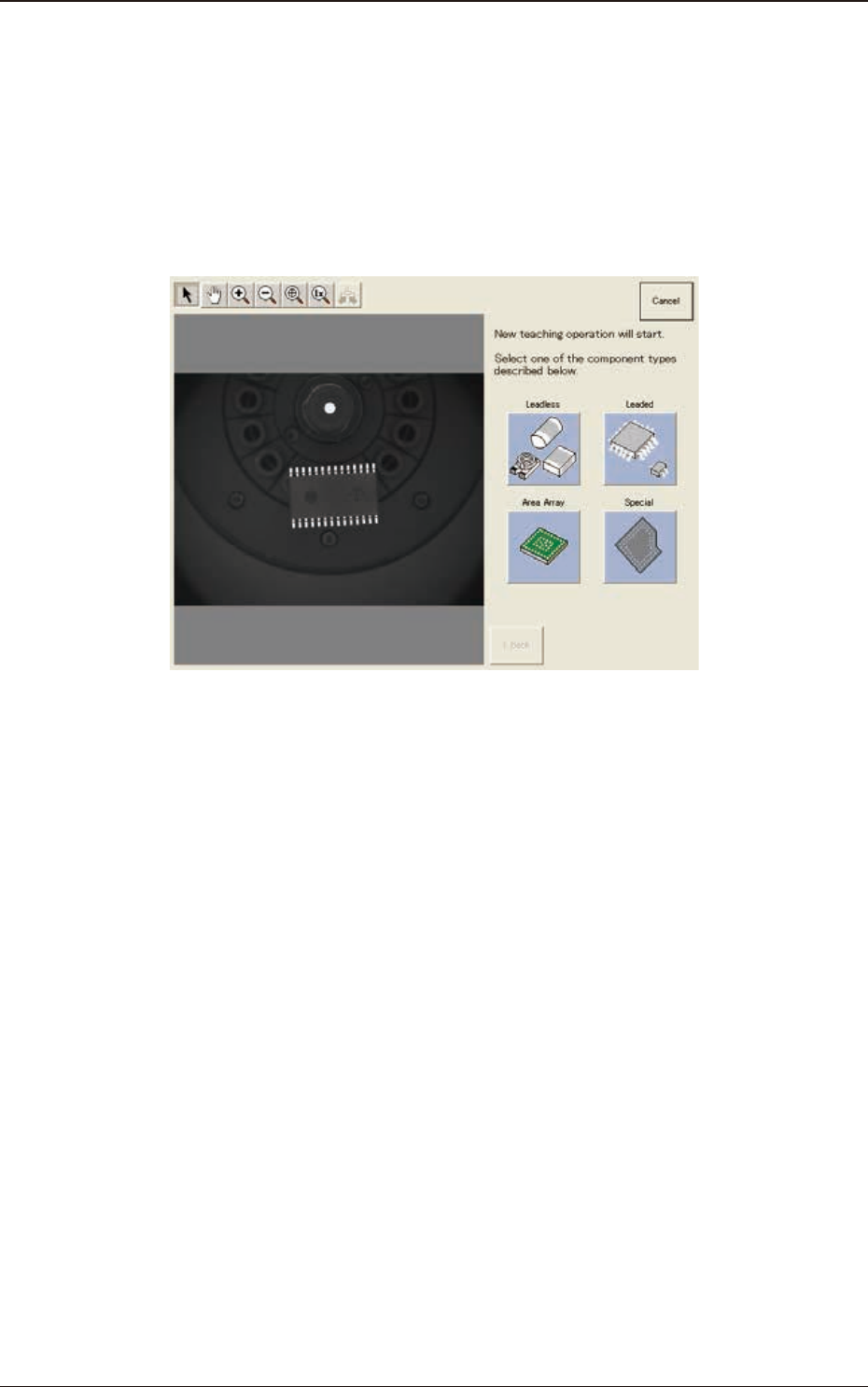

7.3.6 Schermata "Execution Teach"
Quando è premuto questo tasto il tasto [Recog] o [Teach] nella schermata
operativa apprendimento libreria componenti, è visualizzata la schermata che
segue.
Se la funzione "Library Teaching New Creation" è abilitata, è avviata la nuova
procedura guidata di apprendimento. Procedere seguendo le istruzioni della
schermata.
F2F56
