3. Schermata "CRNT.PP.MNG.DT"
Questa schermata permette all'operatore di confermare i dati di gestione di
produzione del programma pattern corrente.
[2]
[1]
[3]
F2D13
[1] Schede e Fogli delle schede
Nella schermata "CRNT.PP.MNG.DT" ci sono tre schede. Quando è premuta
una scheda, è visualizzata la scheda corrispondente.
Tasti Descrizione
PP Prod. His.
In questa scheda sono registrate data e ora di inizio funzionamento e
data e ora di ne funzionamento.
Mach.Prfrm.
In questa scheda sono visualizzati i risultati della gestione del
dispositivo.
Reference
Fare riferimento alla scheda "2.1 "Mach.Prfrm." " per informazioni
su ciascuna voce.
FdrMng.
In questa scheda sono visualizzati i dati di prelievo di ciascun caricatore.
Reference
Fare riferimento al paragrafo "2.2 "FdrMng." " per informazioni su
ciascuna voce.
T2D3
[2] Tasto [Clear]
Quando è premuto questo tasto, tutti i parametri sono eliminati in ciascuna
scheda della schermata "CRNT.PP.MNG.DT".
[3] Informazioni relative alle Informazioni File di Totalizzazione
In quest’area sono visualizzati la data e l'ora di aggiornamento del le di
totalizzazione e del programma pattern.
Grafica dello
svolgimento
3. Schermata "CRNT.PP.MNG.DT"
2OM-1842
4-211303-001
3.1 Schermata "PP Prod. His."
Sono registrate data e ora di inizio e di ne produzione PCB.
Schermata "PP Prod. His." F2D14
3.1 Schermata "PP Prod. His."
2OM-1842
4-22
3.2 Scheda "Mach.Prfrm"
Quando è premuta la scheda "Mach.Prfrm," nella schermata"Manage", all’interno
della schermata è visualizzata la scheda che segue.
[1]
[2]
[3]
[4]
[5]
[6]
[7]
[8]
[9]
[10]
[11]

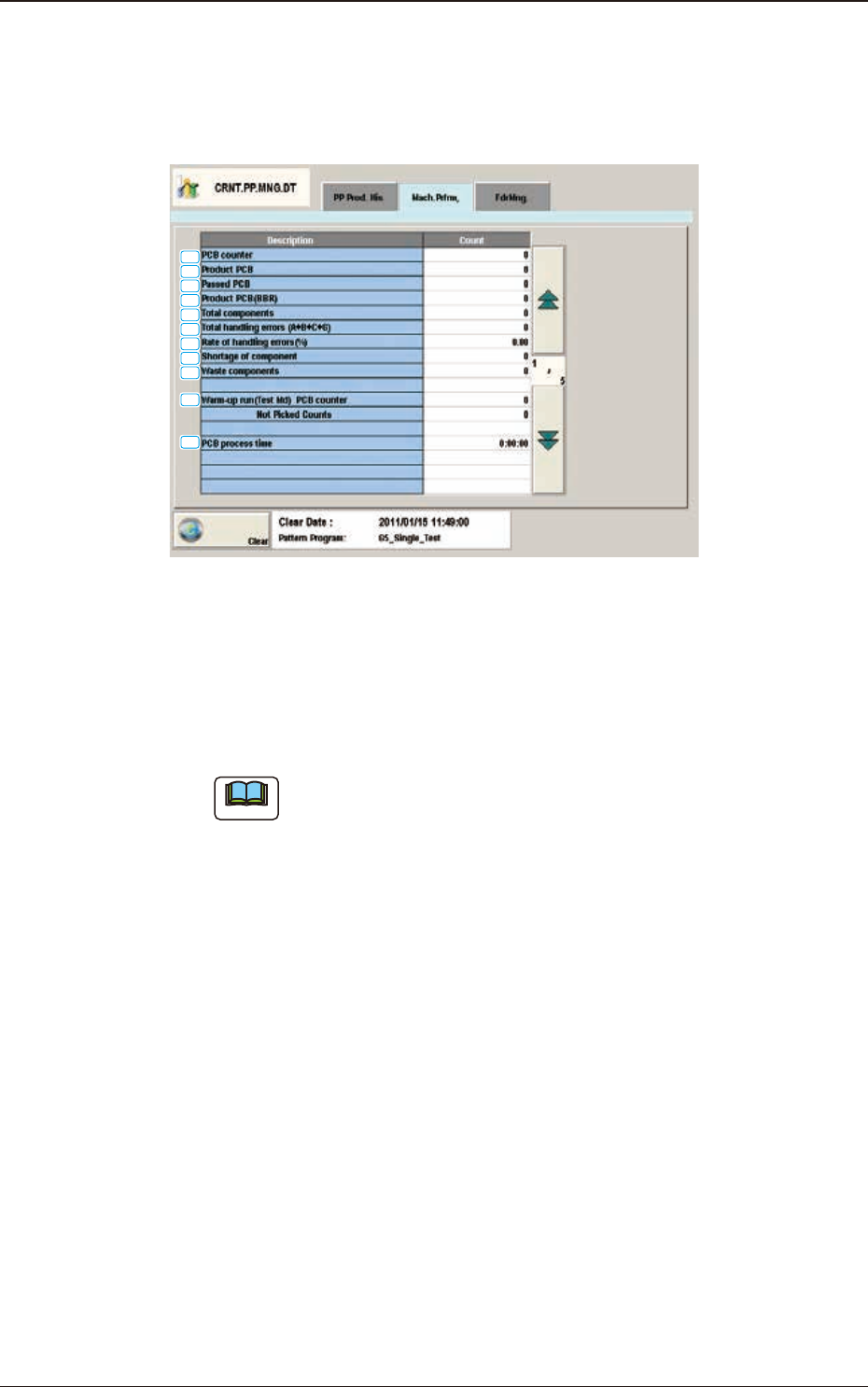

Scheda "Mach.Prfrm," (1/5) F2D15
[1] PCB counter
È mostrato il numero di PCB prodotte.
Il conteggio è implementato quando l’asse X/Y è azzerato dopo il
posizionamento componenti (quando una PCB è completata).
Note
Quando un particolare programma pattern è impostato più volte come
programma corrente, è calcolata la somma totale.
[2] Product PCB
È totalizzato il numero di unità PCB prodotte su PCB multi-unità. Il
conteggio è implementato quando il tavolo X/Y è azzerato dopo il
posizionamento componenti (quando una unità è completata).
Quando è utilizzata la funzione di riuto schede anomale (BBR), sono
esclusi le unità PCB difettose.
[3] Passed PCB
Quando la macchina è in modalità "PASS", è conteggiato il numero di PCB
passate.
Il conteggio è implementato all’avvio del trasferimento PCB (quando la PCB
sulla sezione di posizionamento PCB è trasferito al convogliatore di uscita).
[4] Product PCB (BBR)
È mostrato il numero totale di PCB difettose calcolato quando è utilizzata la
funzione di riuto schede anomale (BBR).
