2OM-1842 2-12 3. Spiegazione del programma pattern In questo Manuale di Istruzioni, le coordinate di riferimento per il posizionamento si basano su "anteriore destro". 3.1 Common SET Note Questi dati sono utili…
2OM-1842
2-111303-001
2.7 Composizione dei Dati Placement
I parametri impostati sono usati per posizionare i componenti (ID nei Dati
Placement Feeder Location) sui punti con le coordinate specicate e nella
direzione indicata.
Un fase è assegnata a ciascun componente da posizionare.
Reference
Fare riferimento al paragrafo "3.7 Dati Placement" per i dettagli su ciascuna
voce.
Elementi Numero di riferimento
Un (G01)
Dati Offset (G02)
Offset (G02)
Unit Control (G02_01)
Offset
X [mm], Y [mm], Z [ ° ], H [mm]
(G02_02)
Unit PCB Fiducial (G02_03)
Recog Coord
X1, Y1, X2, Y2
(G02_04)
Fiducial Mark
FM1, FM2
(G02_05)
D-Data (G03)
P-Data (G03)
PNo. (G03_01)
X [mm], Y[mm] (G03_02)
Z [ ° ] (G03_03)
H [mm] (G03_04)
Component ID (G03_05)
Fdr. No. (G03_06)
Symbol (G03_07)
C (G03_08)
Comment (G03_09)
ADJ X,Y (G03_10)
O-Data (G04)
Ono. (G04_01)
X [mm], Y[mm] (G04_02)
Z [ ° ] (G04_03)
H [mm] (G04_04)
C (G04_05)
Comment (G04_06)
B-X, B-Y (G04_07)
T2B15
2.7 Composizione dei Dati Placement
2OM-1842
2-12
3. Spiegazione del programma pattern
In questo Manuale di Istruzioni, le coordinate di riferimento per il posizionamento
si basano su "anteriore destro".
3.1 Common SET
Note
Questi dati sono utilizzati nel trasferimento doppio (opzionale).
1303-001
3. Spiegazione del programma pattern
2OM-1842
2-13

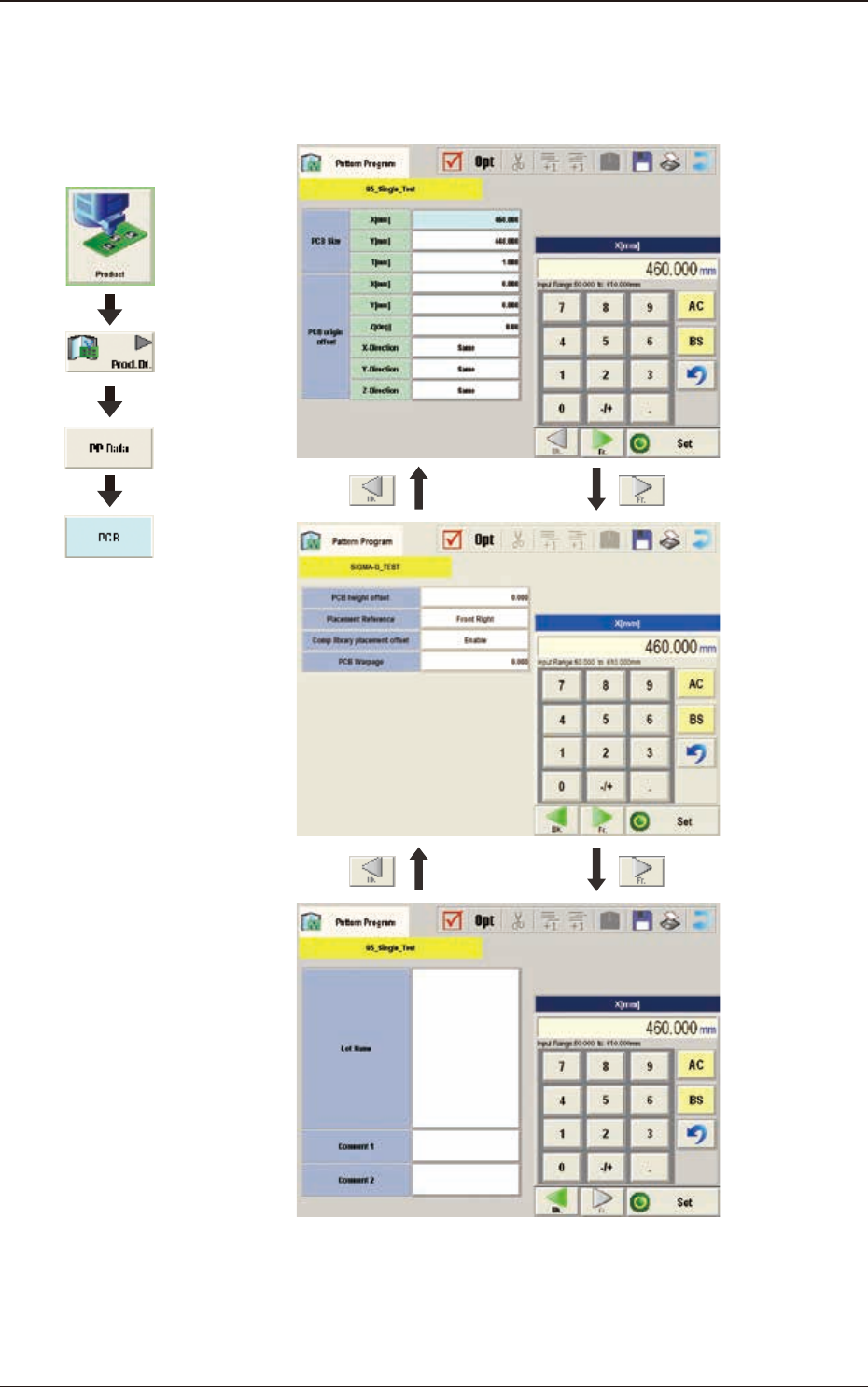

3.2 PCB
(B01) Dati PCB
F2B3
1303-001
Grafica dello
svolgimento
3.2 PCB
