(12) Eseguire la prova di isteresi.
Reference
Fare riferimento al paragrafo "7.3.4.1 Prova di isteresi
"
, Capitolo 6, Vol. 2,
del Manuale di Istruzioni della macchina principale per i dettagli.
(13) Premere il tasto [Dscd] o [Collect.] e poi, entro 10 secondi, il tasto [START]
sul pannello di comando.
Discard
: Quando è selezionata questa voce, lo scarto è eseguito sulla
base dei dati di posizione di scarico componenti del Test ID.
Collection
: Quando è selezionata questa voce la testina è spostata su
numero di linea di specicato utilizzando il tasto "Coll. Pos"
ed il componente di prova è prelevato manualmente.
(14) Premere il tasto [ZERO] e poi, entro 10 secondi, il tasto [START] sul
pannello di comando.
(L’asse XY sarà riportato alla posizione di origine ed il test sarà terminato).
1303-001
7.3 Schermata di prova "COMP RCG"
2OM-1842
6-641303-001
7.3.6 Schermata "Execution Teach"
Quando è premuto questo tasto il tasto [Recog] o [Teach] nella schermata
operativa apprendimento libreria componenti, è visualizzata la schermata che
segue.
Se la funzione "Library Teaching New Creation" è abilitata, è avviata la nuova
procedura guidata di apprendimento. Procedere seguendo le istruzioni della
schermata.
F2F56
7.3 Schermata di prova "COMP RCG"
2OM-1842
6-65

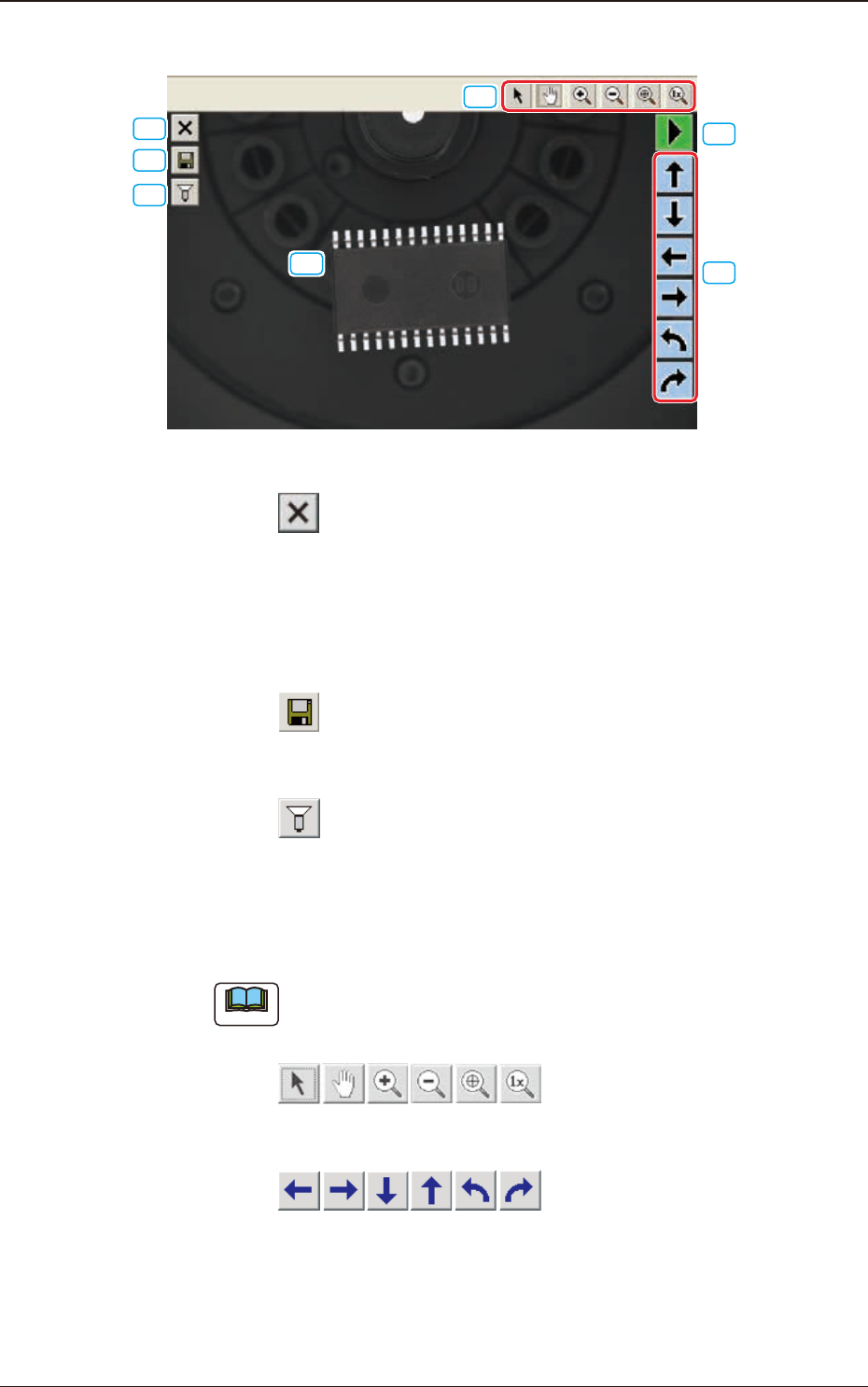

7.3.6.1 Spiegazione della schermata "Component Library Teaching"
[1]
[2]
[3]
[4]
[5]
[6]
[7]
F2F57
[1] Tasto [ ]
Premere questo tasto per uscire dalla sessione di apprendimento libreria
componenti.
Premere il tasto [Yes] per salvare i dati modicati. Premere il tasto [No] per
non salvare i dati modicati.
[2] Tasto [
]
Questo tasto permette di salvare i dati modicati.
[3] Tasto [
]
Questo tasto apre una schermata di dialogo di acquisizione immagini, che
permette di acquisire un'immagine in base alle condizioni specicate.
Nel corso delle funzioni "New Teaching" o "Modication Teaching",
l'immagine acquisita è utilizzata per l’apprendimento.
Note
Il pattern di illuminazione specicato in questa schermata di dialogo non è
applicato ai dati della libreria.
[4] Tasto [ ]
Questo tasto permette di spostare l'immagine visualizzata.
[5] Tasto [
]
Quando si seleziona una di queste frecce, la graca selezionata si sposta o si
ruota leggermente nella direzione selezionata.
Quando è selezionato il sistema di coordinate, le dimensioni dello stampo o
la lunghezza esterna, l’intera graca si sposta o si ruota leggermente nella
direzione selezionata.
1303-001
