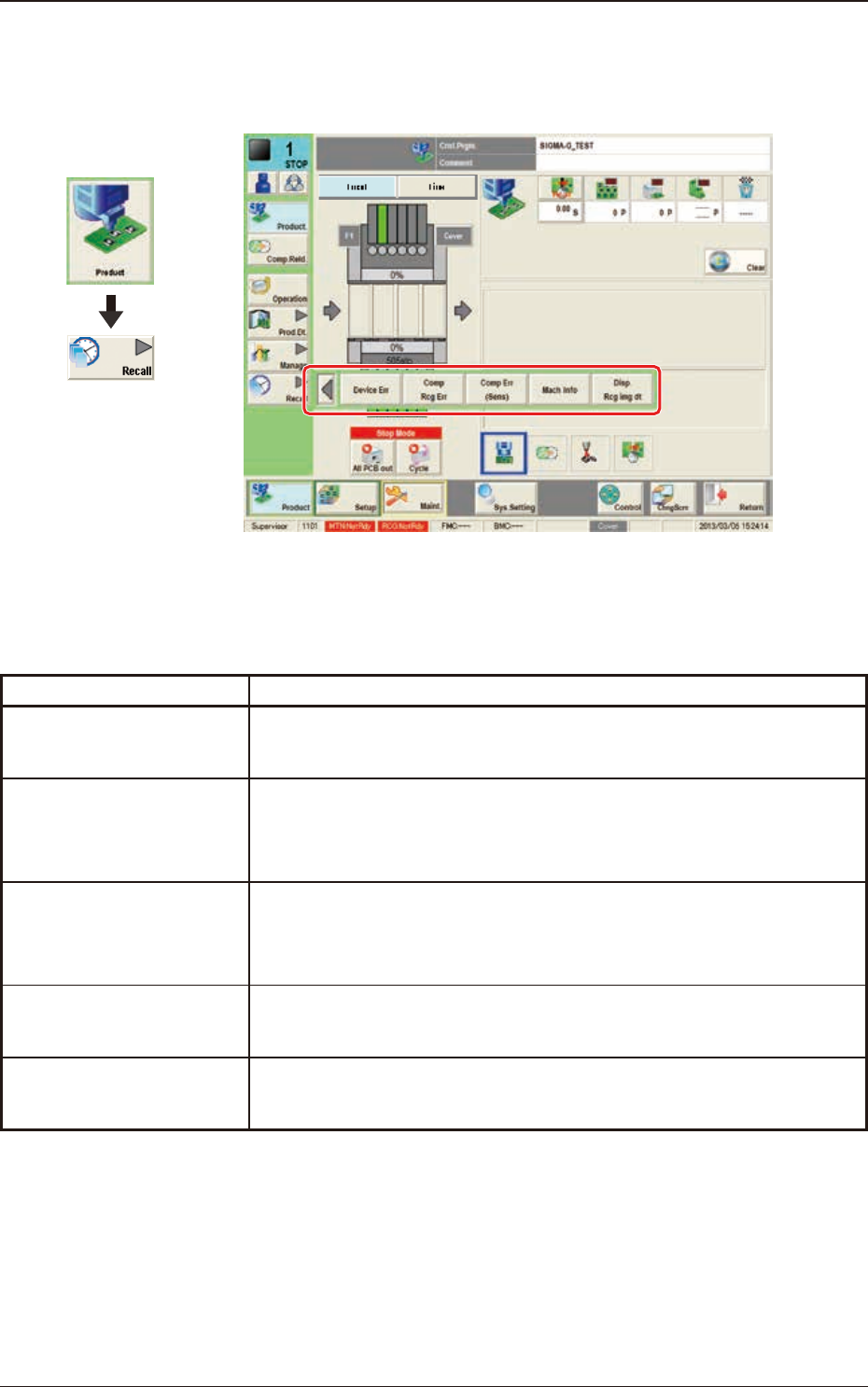

1. Schema della schermata "Recall"
È visualizzato il menu secondario della schermata "Recall".
Schermata "Recall" F2E1
Il menu "Recall" è dotato dei cinque tasti che seguono.
Quando è premuto un tasto, si apre la schermata corrispondente.
Tasti Descrizione
Device Err
Quando è premuto questo tasto, è visualizzata la schermata "Device Err"
che permette all'operatore di controllare i log errori del dispositivo.
Comp Rcg Err
Quando è premuto questo tasto, è visualizzata la schermata "Comp Rcg
Err" che permette all'operatore di controllare i log di riconoscimento dei
componenti.
Comp Err (Sens)
Quando è premuto questo tasto, è visualizzata la schermata "Comp Err
(Sens)" che permette all'operatore di controllare i log degli errori di
posizione dei componenti rilevati dal sensore misura lineare.
Mach Info
Quando è premuto questo tasto sono visualizzati i log delle informazioni
macchina.
Disp. Rcg img dt
Quando è premuto questo tasto, è visualizzata la schermata "RECOG
IMAGE".
T2E1
Grafica dello
svolgimento
1. Schema della schermata "Recall"
2OM-1842
5-21303-001
2. Schermata "Device Err"
Quando è premuto il tasto [Device Err], è visualizzata la schermata "Device Err".
[2]
[3]
[1]
Schermata "Device Err" F2E2
[1] Visualizzazione dettagliata
Sono visualizzati no a 500 log errori dispositivo.
Quando il numero di log supera "500", i log meno recenti sono eliminati in
sequenza. Vale a dire che i registri sono aggiornati.
[2] Tasto [Clear]
Quando è premuto questo tasto, i log errori sono eliminati.
[3] Tasto [Back] e [Next]
Quando è premuto il tasto [Next] si apre la pagina successiva. Quando è
premuto il tasto [Back] si torna alla pagina precedente.
Grafica dello
svolgimento
2. Schermata "Device Err"
