2OM-1842
5-81303-001
6.1 Elenco Recog Image
Quando nella schermata "RECOG IMAGE" è premuto il tasto [SelectProgram/], è
visualizzata la schermata che segue.
[1] [2] [3]
[4]
[5]
[6]
[7]
F2E8
[1] No.
Sono mostrati i numeri delle immagini di riconoscimento salvate.
1 a 100 :
Le immagini del Riconoscimento componenti o Riconoscimento
PEC di ciascun programma pattern sono salvate.
101 :
Le immagini ottenute dal Test riconoscimento componenti sono
salvate.
102 :
Le immagini ottenute dal Test riconoscimento PEC sono salvate.
103 :
Altre immagini di riconoscimento sono salvate.
104 :
Le immagini riconosciute ottenute dai risultati di apprendimento
sono salvate.
[2] ProgramName/InspTest InspOther Teach
Sono mostrati i nomi dei programmi pattern, degli elementi, eccetera.
[3] Files
È mostrato il numero di immagini riconosciute salvate nel pannello "[1]
No.".
[4] Tasto di cambio pagina
[
] : Quando è premuto questo tasto, è visualizzata la pagina precedente.
[
] : Quando è premuto questo tasto, è visualizzata la pagina successiva.
Grafica dello
svolgimento
6.1 Elenco Recog Image
2OM-1842
5-91303-001

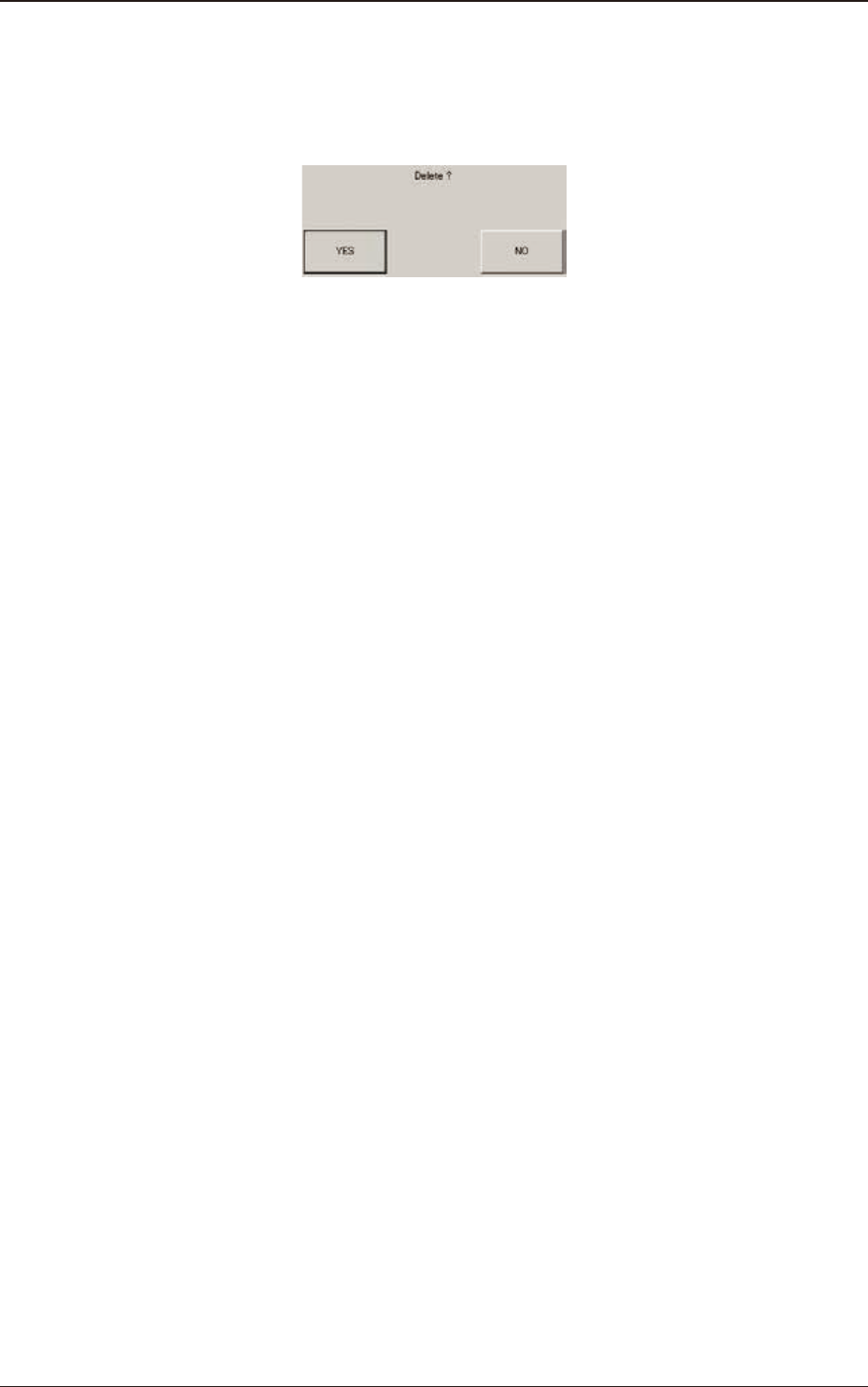

[5] Tasto [Delete]
Quando è premuto questo tasto, l'immagine riconosciuta è eliminata.
Quando è premuto il numero dell'immagine da eliminare, e poi è premuto il
tasto [Delete], è visualizzata la schermata di conferma eliminazione.
F2E9
[6] Tasto [OK]
Quando è premuto questo tasto, si ritorna alla schermata "RECOG IMAGE"
ed è visualizzata l'immagine riconosciuta con il numero selezionato.
[7] Tasto [CANCEL]
Quando è premuto questo tasto, si ritorna alla schermata "RECOG IMAGE".
6.1 Elenco Recog Image
2OM-1842
5-101303-001

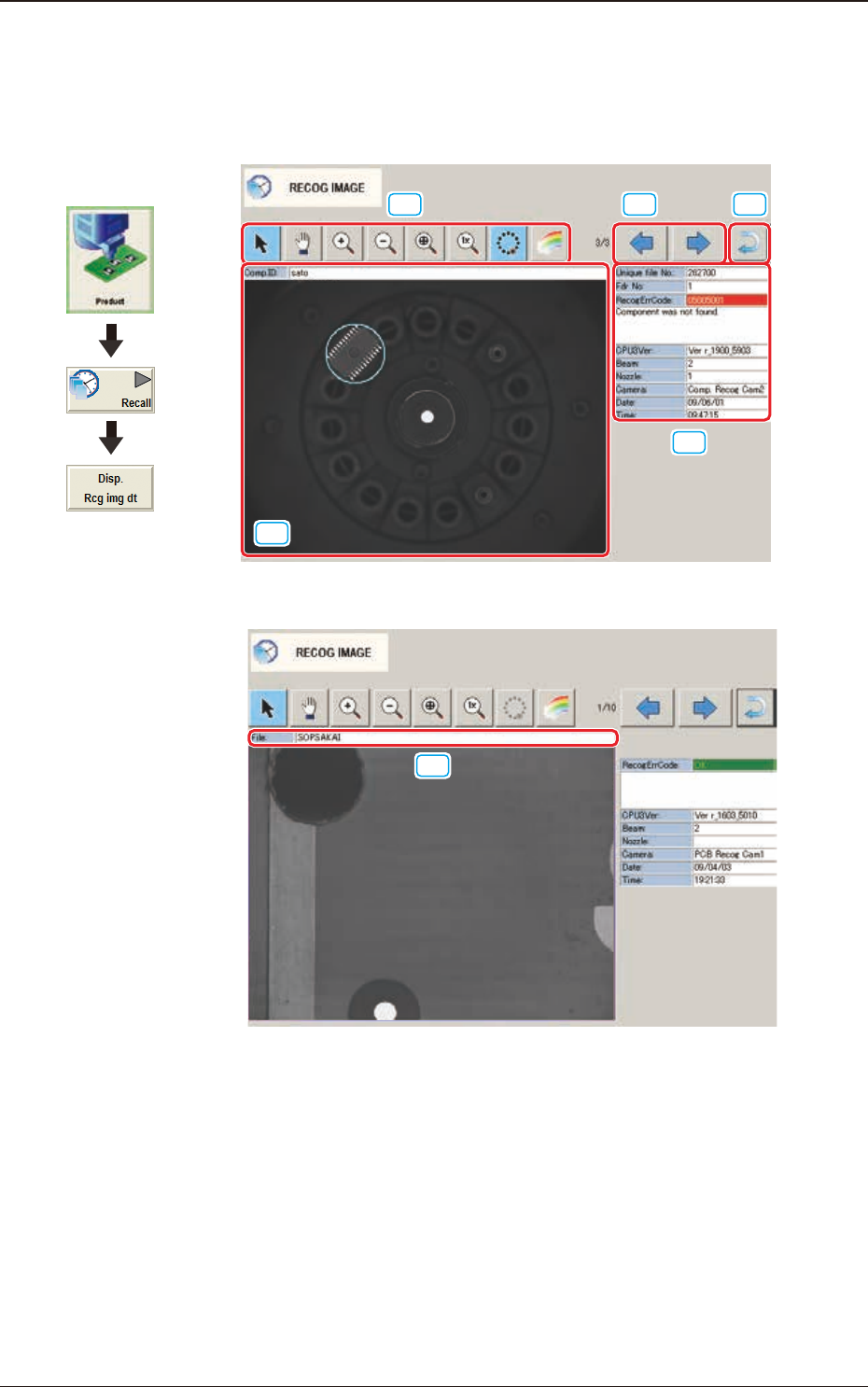

6.2 Schermata di conferma "RECOG IMAGE"
Quando si seleziona l'immagine riconosciuta visualizzata nella schermata
"RECOG IMAGE", è visualizzata la schermata che segue.
[1]
[2]
[3] [4]
[5]
[2]
Per il riconoscimento componenti F2E10
[6]
[6]
Per il riconoscimento PEC F2E11
Grafica dello
svolgimento
6.2 Schermata di conferma "RECOG IMAGE"
