Capitolo 3
Libreria componenti
Questo capitolo descrive la procedura operativa di ciascuna delle nestre
della libreria componenti. Fare riferimento al Manuale di Istruzioni "Vol. 6.
Libreria componenti" per la descrizione dei dati della libreria componente
e per la procedura di creazione.
1. Selezione degli ID componente
2. Schermata "Temp Chng Comp Lib"
2OM-1842
1303-001 3-B
2OM-1842
3-1
1. Selezione degli ID componente
Quando è necessario modicare i dati della libreria componenti, selezionare
l'ID del componente da modicare e modicarlo nella schermata "Component
Library".
Reference
Fare riferimento al "Vol.6 : Libreria componenti" per la descrizione dei dati della
libreria componenti e per la creazione dei dati.

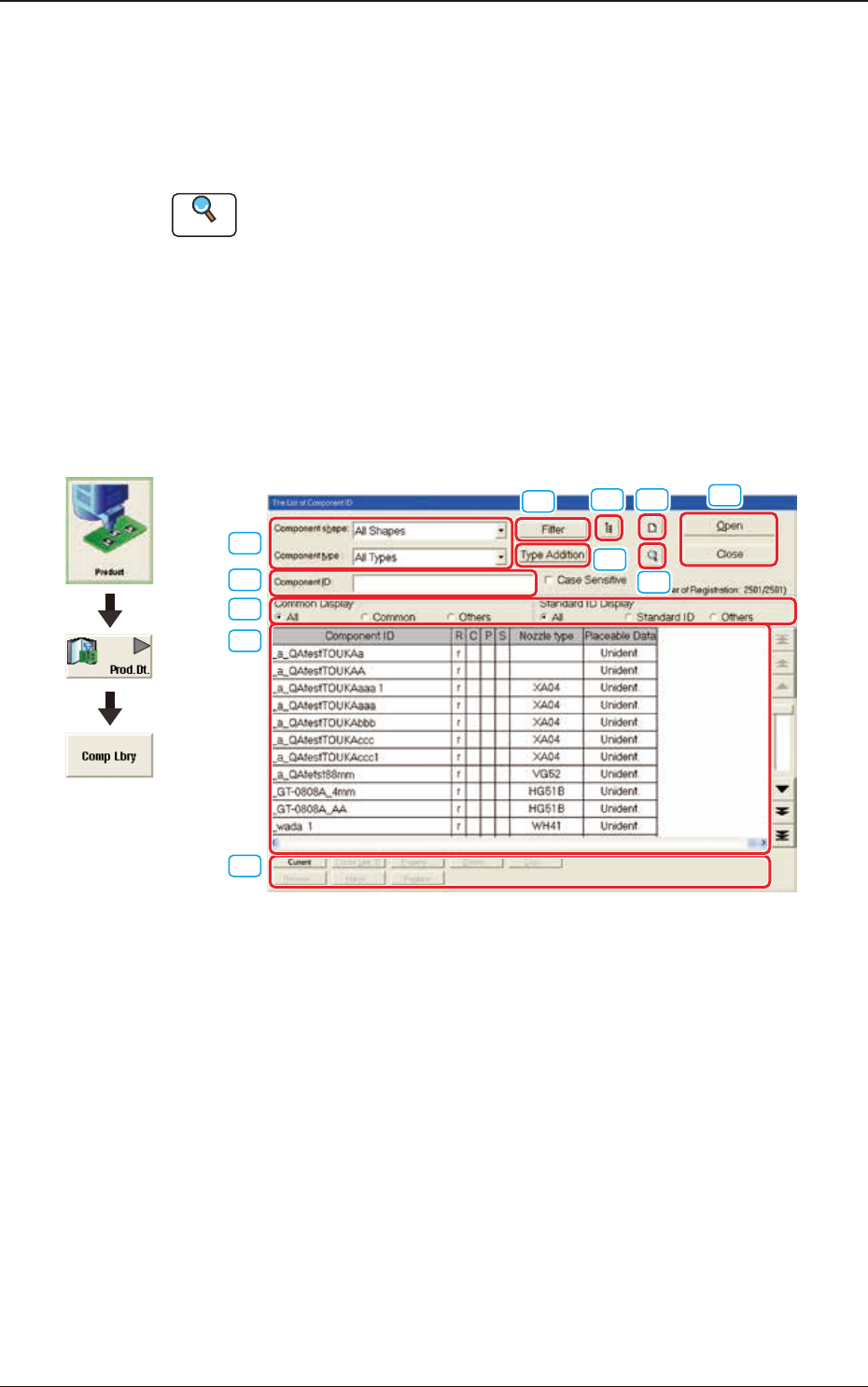

1.1 List of Component ID
In questa schermata, è visualizzato l'elenco dei dati della libreria componenti.
Quando è necessario modicare i dati della libreria componenti, selezionare
l'ID del componente da modicare e modicarlo nella schermata "Component
Library".
[10]
[3]
[4]
[1]
[5]
[6] [7]
[8]
[9]
[2]
[11]
F2C1
[1] Component ID
È visualizzato l'ID componente selezionato nel campo [1] del pannello "List
of Component ID".
[2] Forma e tipo di componente
Selezionare la forma ed il tipo del componente voluto. Nel campo [1] del
pannello "List of Component IDs" sono visualizzati gli ID componente sulla
base della forma e del tipo selezionato.
Grafica dello
svolgimento
1303-001
1. Selezione degli ID componente
