2OM-1842 2-25 1303-001 (C01_05) Zone 1, 2, 3, 4 e 5 Quando la modalità di riconoscimento PEC è impostata con la funzione "All" abilitata, devo essere impostate le coordinate e il codice marcatura di ciascun pun…
2OM-1842
2-241303-001
(C01_03)
Quando è selezionata la voce "Enable", impostare una delle opzioni che
seguono come modalità di riconoscimento immagini.
Disable
: La funzione di riconoscimento immagini non è utilizzata.
Enable
: La funzione di riconoscimento immagini è utilizzata.
Unità PCB (PCB multi-unità)
Punto di riferimento
F2B20
Note
Quando la funzione di riconoscimento complessivo è utilizzata insieme
con la funzione di riconoscimento immagini, hanno luogo entrambe le
funzioni di riconoscimento, ma le coordinate di posizionamento sono
corrette in base ai risultati del riconoscimento immagini.
(C01_04)
Local
Selezionare una delle opzioni che seguono per determinare se deve essere
riconosciuto il punto di riferimento su ciascun punto di posizionamento dei
componenti.
Disable
: La funzione di riconoscimento locale non è utilizzata.
Enable
: La funzione di riconoscimento locale è utilizzata.
Note
(a) Quando nella casella è impostata la voce "Enable", la deviazione di
ciascun punto di posizionamento componenti può essere corretta.
(b) In "(D02_09) V" dei Dati Placement (P-Data) possono essere
specicati i punti di posizionamento componenti e ciascuna modalità
di riconoscimento, in (D02_12), (D02_13) e (D02_14) dei Dati
Placement possono essere assegnate e le coordinate ed il codice di
marcatura di un punto di riferimento.
3.3 Operation
2OM-1842
2-251303-001
(C01_05)
Zone 1, 2, 3, 4 e 5
Quando la modalità di riconoscimento PEC è impostata con la funzione "All"
abilitata, devo essere impostate le coordinate e il codice marcatura di ciascun
punto di riferimento.
1st Point X [mm] (Orizzontale) e Y [mm] (Verticale)
Impostare le coordinate del primo punto di riferimento nelle caselle.
1st Point Mark Code
Impostare il codice marcatura del primo punto di riferimento in questa
casella.
2nd Point X [mm] (Orizzontale) e Y [mm] (Verticale)
Impostare le coordinate del secondo punto di riferimento nelle caselle.
2nd Point Mark Code
Impostare il codice marcatura del secondo punto di riferimento in questa
casella.
3rd Point X [mm] (Orizzontale) e Y [mm] (Verticale)
Impostare le coordinate del terzo punto di riferimento nelle caselle.
3rd Point Mark Code
Impostare il codice marcatura del terzo punto di riferimento in questa casella.
Reference
Fare riferimento al paragrafo "(C02) Dati PEC Recognition Mark" per
informazioni sui codici delle marcature.
3.3 Operation
2OM-1842
2-261303-001

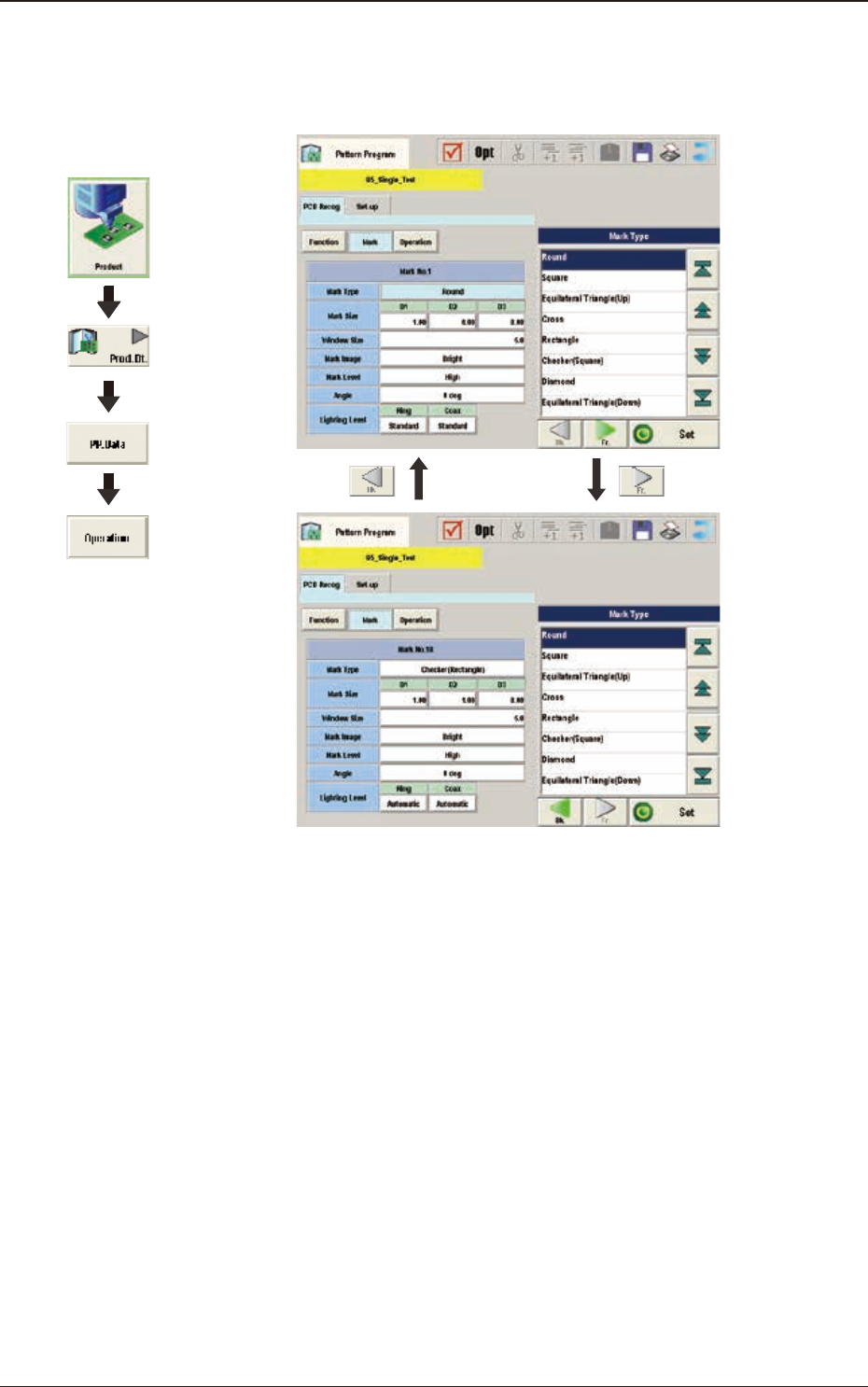

(C02) Dati delle Marcature di Riconoscimento PEC
Quando nella schermata "Operation" è premuto il tasto [Mark], è visualizzata
la schermata che segue.
F2B21
Grafica dello
svolgimento
