[10] B:Comp. Missing
Ciascuna casella mostra il numero totale di componenti mancanti rilevati
tramite riconoscimento per ciascun singolo caricatore.
[11] C:Comp. Vertical
Ciascuna casella mostra il numero totale di errori componenti verticali
rilevati dal sensore di rilevamento misura lineare per ciascun singolo
caricatore.
[12] D:Comp. Recog.
Ciascuna casella mostra il numero totale di errori rilevati tramite
riconoscimento per ciascun singolo caricatore.
[13] E:Comp. Thick
Ciascuna casella mostra il numero totale di errori di spessore componente
rilevati dal sensore di rilevamento misura lineare per ciascun singolo
caricatore.
[14] F:Pick-up Diff
Ciascuna casella mostra il numero totale di errori di differenza di prelievo
rilevati dal riconoscimento per ciascun singolo caricatore.
[15] G:Comp. Posture
Ciascuna casella mostra il numero totale di errori di componenti invertiti
ed errori di giudizio polarità rilevati dal riconoscimento per ciascun singolo
caricatore.
[16] H:Meas. Error
Ciascuna casella mostra il conteggio totale per ciascun caricatore dove si è
vericato un errore di misura.
[17] K:Copla. Error
Ciascuna casella mostra il numero totale di errori di complanarità rilevati su
ciascun singolo caricatore.
[18] L:obv/Reverse
In queste caselle è mostrato il numero di errori “giudizio anteriore/
posteriore” di ciascun caricatore rilevati utilizzando la misura lineare.
[19] Shortage of component
Ciascuna casella mostra il numero totale di errori di carenza componenti
rilevati su ciascun singolo caricatore.
[20] Type
Ciascuna casella mostra il tipo di nastro installato.
3.3 Scheda "EdrMng."
2OM-1842
4-331303-001
3.3 Scheda "EdrMng."
[21] Width
Ciascuna casella mostra la larghezza del caricatore a nastro.
[22] Tasti [All], [A Lane] and [B Lane]
Ciascuna casella mostra la data e l’ora di aggiornamento di ciascun singolo
caricatore.
2OM-1842
4-341303-001

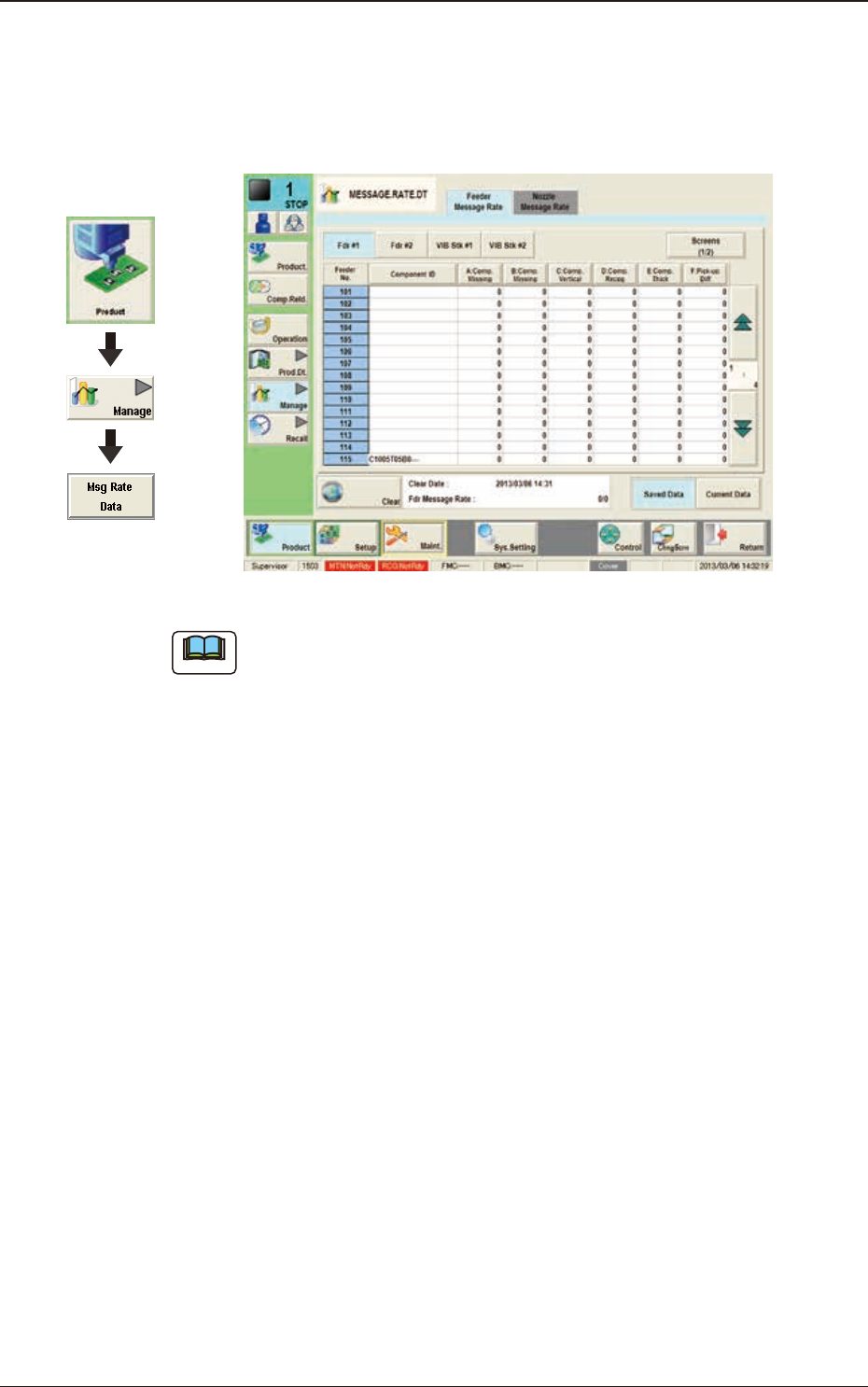

4. Schermata "MESSAGE.RATE.DT"
4.1 Scheda "Feeder Message Rate"
F2D21
Note
(a) La scheda visualizzata avrà un aspetto diverso, in base all’opzione
selezionata.
(b) Ciascuna casella funziona come un tasto, e a ciascuna pressione dei tasti
i parametri dei dati sono elencati in ordine decrescente. La casella in alto
mostra il valore più grande degli errori. Quindi, è utile per l'analisi ed il
miglioramento della velocità di funzionamento. Quando è premuto il tasto
[Feeder No.], i numeri sono riorganizzati nel loro ordine iniziale (numeri
caricatore).
La scheda "Feeder Message Rate" è ulteriormente suddivisa in altre schede, e
ciascuna scheda mostra gli errori di gestione per caricatore su ciascuna singola
base caricatori.
Quando è premuto ciascun tasto è visualizzata la scheda corrispondente.
Grafica dello
svolgimento
4. Schermata "MESSAGE.RATE.DT"
