2OM-1842 4-6 1303-001 [11] [12] [13] Scheda "Mach.Prfrm," (2/5) F2D4 [1 1] Power on time È mostrato l’intervallo di accensione alimentazione della macchina. Note Esempio: 10:03'50" (10 ore, 3 minuti e…
2OM-1842
4-51303-001
[5] Total components
È mostrato il numero di componenti prelevati (il numero delle operazioni di
prelievo).
[6] Total handling errors (A+B+G+L)
È mostrato il numero totale di errori di gestione dei componenti.
[7] Rate of handling errors(%)
È mostrata la percentuale di errori di gestione per il numero totale di
componenti prelevati.
[8] Shortage of component
È mostrato il numero totale di errori di carenza componenti rilevati.
[9] Waste components
È mostrato il numero totale di componenti che sono stati prelevati ma non
posizionati.
Note
Il numero indicato di componenti rappresenta i componenti che non sono
stati collocati a causa di errore verticale componente (sensore), errore di
riconoscimento componente, errore di spessore componente, produzione
interrotta, rilevamento (modalità BBR unità PCB: opzione) di una unità
PCB difettosa, eccetera.
[10] Warm-up run(Test Md)
Sono conteggiati i dati del ciclo di riscaldamento (ciclo a secco).
PCB counter
Il numero di PCB è conteggiato quando la macchina funziona nelle
condizioni che seguono.
• La voce "TEST PATTERN" è abilitata nella schermata "Test Mode".
•
È selezionata la casella "PCB Transfer Dsbl."
(Stato in cui nessuna PCB è introdotta o espulsa)
Not Picked Counts
Il numero di azioni mancata gestione/mancato posizionamento è conteggiato
quando la macchina funziona nelle condizioni che seguono.
• La voce "TEST PATTERN" è abilitata nella schermata "Test Mode".
• La casella "Handling/Place Disabled" o "Vacuum/Blower Disabled" è
selezionata.
Note
Il numero di azioni di mancata gestione e posizionamento è contato anche
se l’asse X/Y esegue le azioni.
2.1 Scheda "Mach.Prfrm"
2OM-1842
4-61303-001
[11]
[12]
[13]

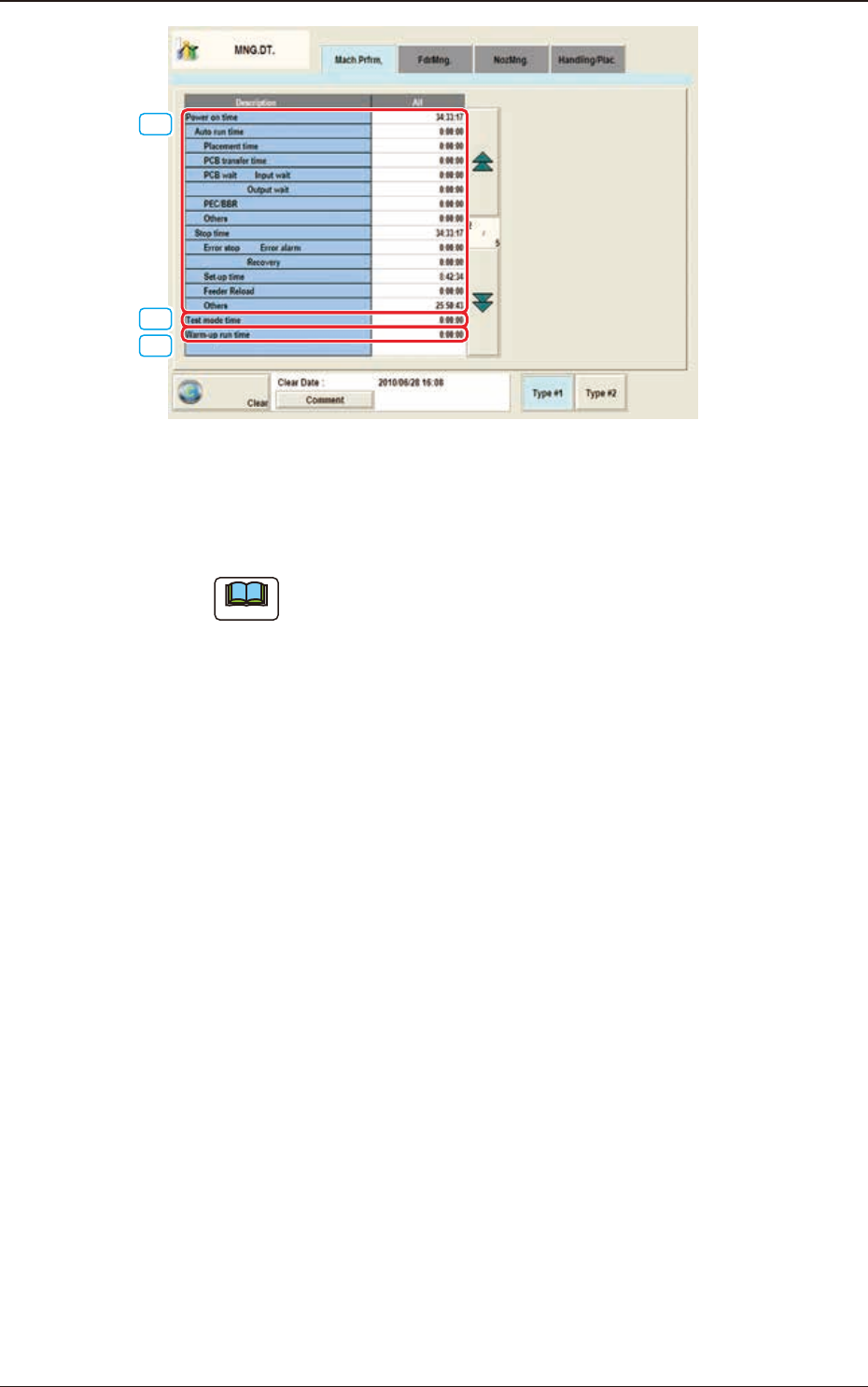

Scheda "Mach.Prfrm," (2/5) F2D4
[11] Power on time
È mostrato l’intervallo di accensione alimentazione della macchina.
Note
Esempio:
10:03'50" (10 ore, 3 minuti e 50 secondi)
Auto run time
È mostrato l’intervallo di funzionamento automatico della macchina. Quando
un particolare programma pattern è impostato più volte come programma
corrente, è calcolata la somma totale.
Placement time
È mostrato il tempo necessario per completare una PCB (posizionamento dal
primo all'ultimo dei componenti su un’unica PCB prodotta).
È sommato il tempo essenziale di posizionamento dei componenti. Quando
la macchina è impostata sulla modalità "STOP" o "PAUSE", oppure quando
è eseguita una fase dell’operazione, tempo non è misurato.
Questo è utilizzato per calcolare il tempo medio di posizionamento per
componente.
PCB transfer time
È mostrato l’intervallo durante il quale Conveyor NL, NR, NA, NB e NC
sono attivati.
PCB wait
Input wait
È mostrato l’intervallo durante il quale la macchina era completamente in
modalità di attesa (la macchina stava aspettando il caricamento di una PCB
dalla macchina di ingresso).
2.1 Scheda "Mach.Prfrm"
2OM-1842
4-71303-001
Output wait
È mostrato l’intervallo durante il quale la macchina era completamente in
modalità di attesa (la macchina stava aspettando lo scarico di una PCB dalla
macchina di uscita).
PEC/BBR
È mostrato l’intervallo durante il quale la macchina esegue il riconoscimento
PEC ed il rilevamento BBR.
È conteggiato l’intervallo durante il quale il tavolo X/Y inizia a muoversi ed
il riconoscimento PEC ed il rilevamento BBR sono completati.
Others
È mostrato l’intervallo durante il quale l’asse X/Y si aziona prima del
posizionamento componenti, il tavolo X/Y ritorna dopo il posizionamento
componenti, eccetera.
Stop time
È mostrato l’intervallo durante il quale il posizionamento componenti è stato
interrotto per il rifornimento dei componenti, eccetera.
Error stop
È mostrato l’intervallo totale durante il quale la macchina è rimasta ferma a
causa di un errore della macchina durante il funzionamento oppure perché in
standby.
Note
Non è incluso l’intervallo degli errori macchina durante la manutenzione o
l’installazione, fatta eccezione per il funzionamento automatico.
Error alarm
È mostrato l’intervallo durante il quale è emesso un allarme (torre
luminosa accesa).
Recovery
È mostrato il tempo tra la cancellazione degli errori ed il riavvio del
funzionamento della macchina.
Maintenance time
È mostrato l’intervallo dal completamento del cambio programma pattern al
ritorno dello stato della macchina su "RUN"o "WAIT".
Feeder Reload
È mostrato l’intervallo di arresto macchina dalla carenza componenti al
riavvio della macchina.
Others
È mostrato l’intervallo durante il quale il programma pattern è cambiato
oppure è eseguita una sospensione della macchina.
