2OM-1842 6-101 1303-001 • Esecuzione del test di riconoscimento PEC Procedure (1) Premere il tasto [Recog] e poi, entro 10 secondi, il tasto [ST AR T] sul pannello di comando. (Il riconoscimento PEC è eseguito.) Quando l…
2OM-1842
6-1001303-001
• Spostamento sulla posizione d’impostazione
Procedure
(1) Permette di visualizzare la schermata "Set from PP" e di confermare la
destinazione del movimento.
(2) Quando è premuto il tasto [Move] e poi, entro 10 secondi, il tasto [START]
sul pannello di comando, l’asse XY è spostato sulla posizione specicata.
•

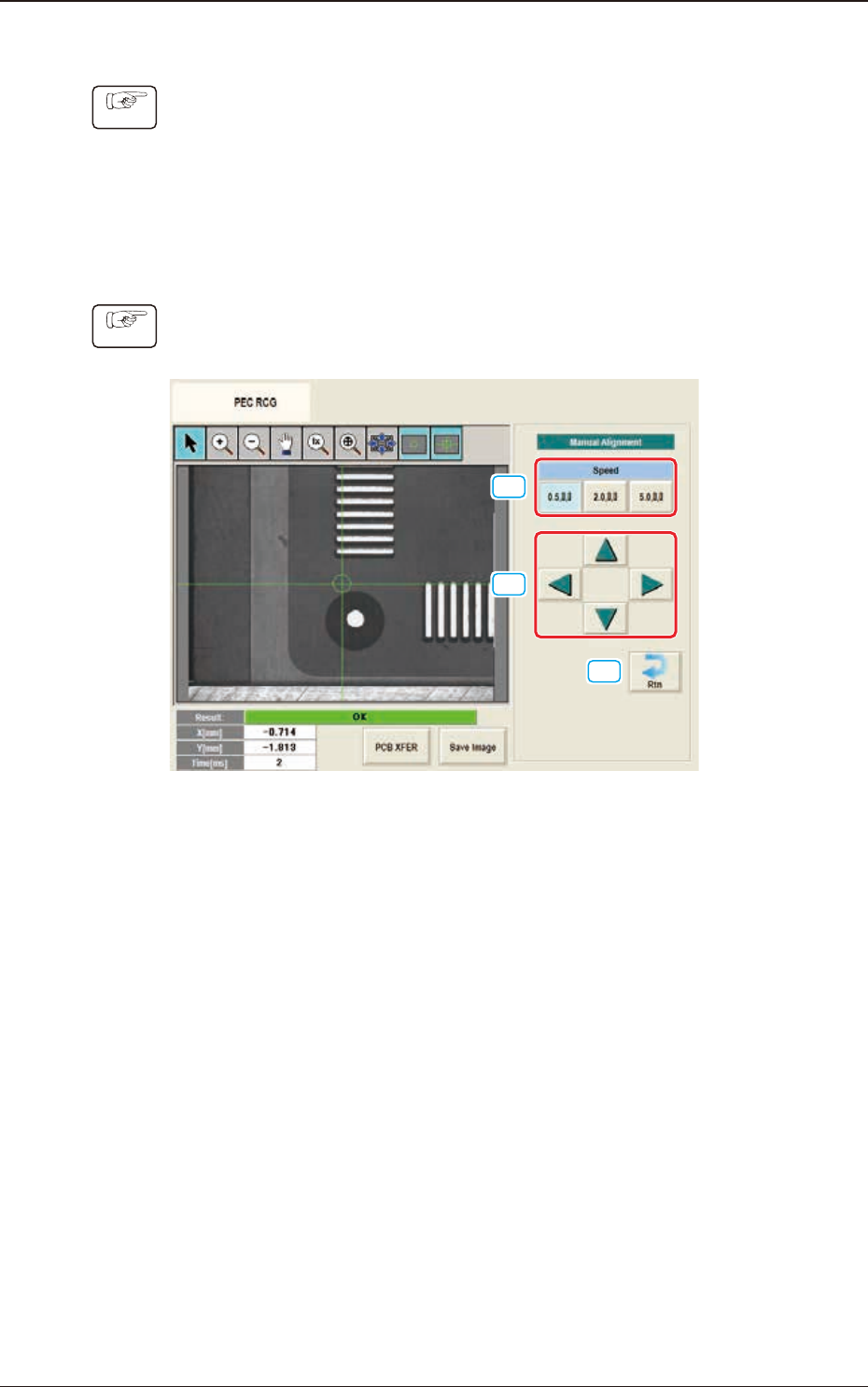

Allineamento manuale
Procedure
(1) Permette di visualizzare la schermata "Manual Alignment Move".
[1]
[2]
[3]
F2F119
(2) Congurare la velocità di movimento dell’asse XY utilizzando "Manual
Alignment Move".
(3) Premere il tasto di direzione (freccia su, destra, giù, sinistra) per congurare
la direzione del movimento dell’asse.
(4) Premere il tasto direzionale e poi, entro 10 secondi, il tasto [START] sul
pannello di comando.
(L’asse XY sarà spostato sulla posizione di riconoscimento di prova).
7.4 Schermata di prova "PEC RCG"
2OM-1842
6-1011303-001
• Esecuzione del test di riconoscimento PEC
Procedure
(1) Premere il tasto [Recog] e poi, entro 10 secondi, il tasto [START] sul
pannello di comando.
(Il riconoscimento PEC è eseguito.)
Quando la voce "Mrk Pos Align" è stata impostata su "Enable" e dopo il
che il test è stato completato correttamente, l’asse XY è spostato in modo
che la marcatura di riconoscimento PEC si trovi al centro del monitor di
riconoscimento.
•
Quando il test di riconoscimento non riesce, è visualizzata una schermata
d’errore (riconoscimento).
Annotare ciascun parametro facendo riferimento alle descrizioni nella
schermata "Error", ed eseguire di nuovo il test di riconoscimento PEC.
•
Quando il test di riconoscimento è completato correttamente, prendere
nota di parametri ed applicarli ai dati del programma pattern della PCB da
testare.
7.4 Schermata di prova "PEC RCG"
2OM-1842
6-1021303-001

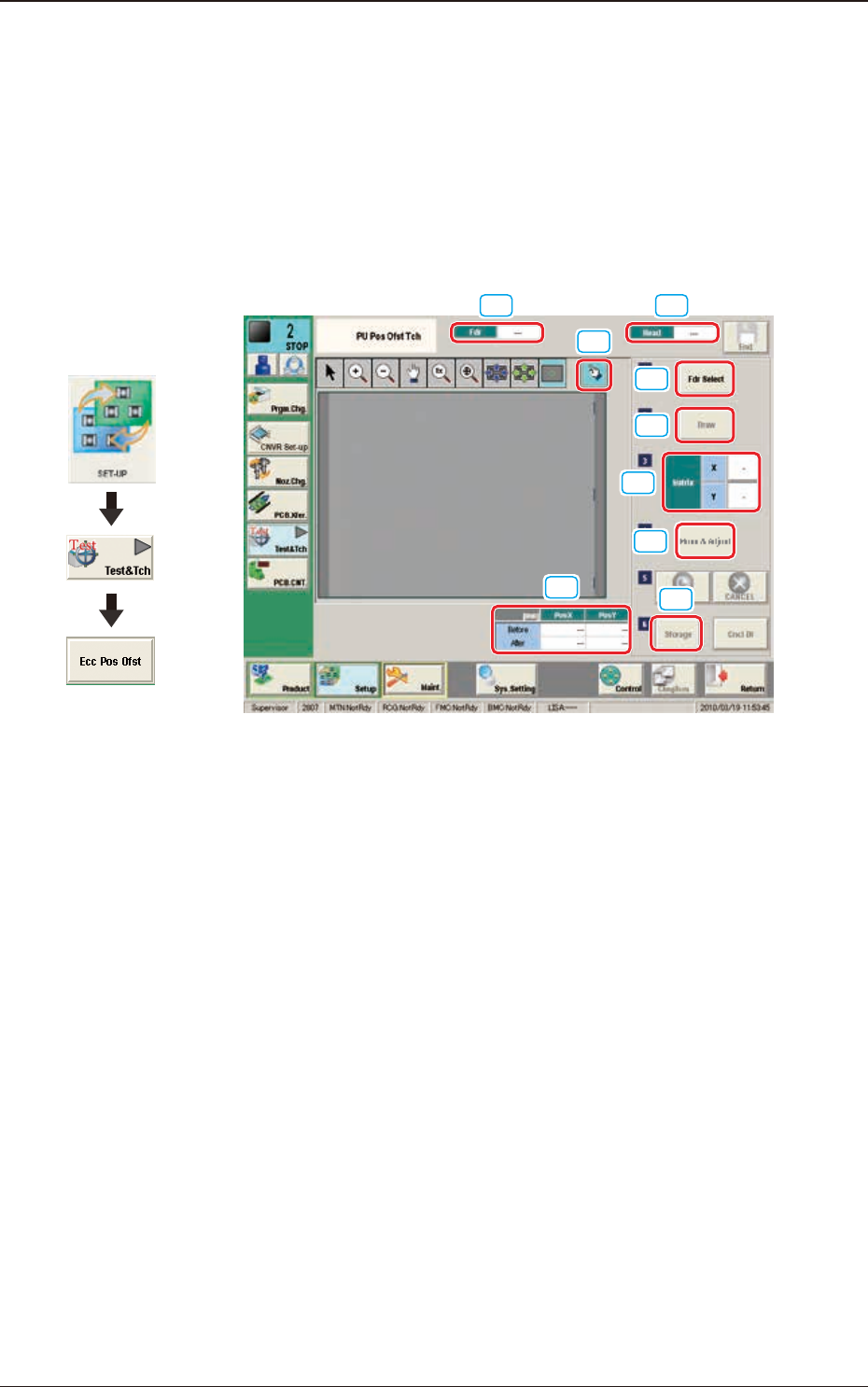

7.5 "PU Pos Ofst Tch"
I componenti per i quali non è possibile eseguire il prelievo al loro centro, è
eseguito l'apprendimento della posizione di prelievo.
L'allineamento manuale è eseguito dalla corrente posizione di prelievo non
centrale, i cui i dati sono ottenuti aggiungendo i dati di correzione della posizione
centrale del componente, della forma semplice di confezionamento dell'angolo di
prelievo.
[1] [2]
[9]
[3]
[4]
[5]
[6]
[7]
[8]
F2F120
[1] Fdr
In questa casella è visualizzato il numero di caricatore che deve essere
utilizzato per il prelievo.
[2] Head
In questa casella è visualizzato il numero di testina da utilizzare per eseguire
l’apprendimento.
[3] Compensazione posizione di prelievo
Qui sono visualizzati i valori di correzione posizione di prelievo dei dati
libreria per i componenti del numero di caricatore specicato
Before :
Valore prima dell’apprendimento
After :
Valore risultante dopo l’apprendimento
[4] Tasto [Fdr Select]
Quando è premuto questo tasto, è visualizzata la schermata "Fdr Select
Form". In questa schermata è possibile selezionare il caricatore da utilizzare
per eseguire l’apprendimento.
Grafica dello
svolgimento
7.5 Schermata "PU Pos Ofst Tch"
