2OM-1842 2-4 1303-001 2. Struttura del programma pattern Il programma pattern è composto dei seguenti dati. Programma pattern (Capitolo 2) Programma pattern Common SET (3.1) PCB (3.2) Operation (3.3) Control (3.4) PL Hea…
2OM-1842
2-31303-001

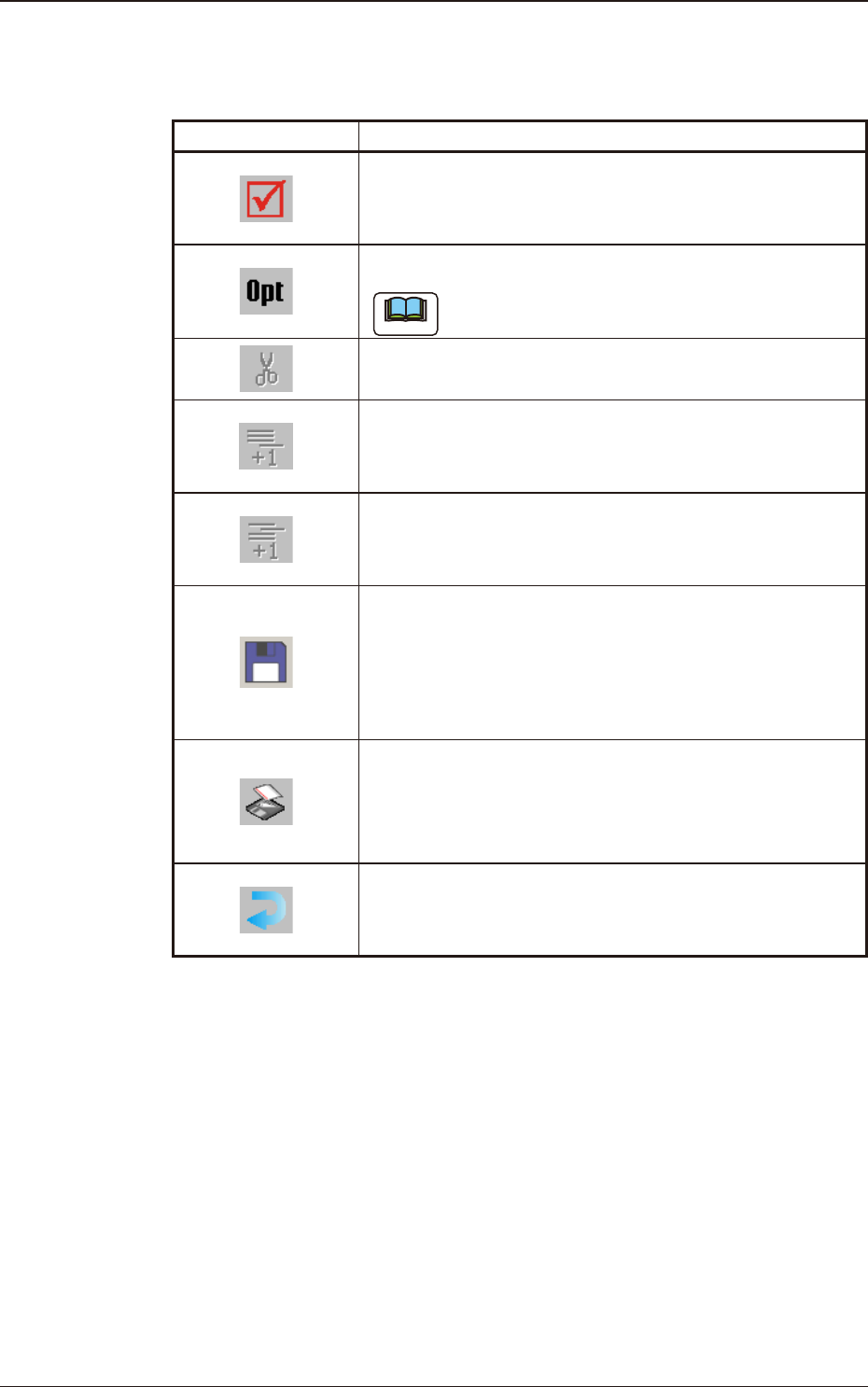

[3] Barra degli strumenti
I comandi operativi che possono essere eseguiti nella schermata di modica
dei dati, sono visualizzati come icone.
Icone Descrizione
Quando è selezionata, i dati sono controllati.
Indipendentemente dallo stato di completamento, i dati
sono controllati.
Quando è selezionata questa icona, i dati sono ottimizzati.
Note
Quando è premuto questo tasto, i componenti della
macchina sono cercati.
Quando è selezionata questa icona, i dati all'interno della
gamma selezionabile dono tagliati.
Quando è selezionata questa icona, è aggiunta una linea
vuota all'ultima parte.
Una linea vuota è aggiunto all'ultima linea.
Quando è selezionata questa icona, è aggiunta una linea
vuota sulla posizione del cursore.
Una linea vuota è aggiunta in qualsiasi posizione.
Quando è selezionata questa icona, il le corrente è
salvato.
Il le attualmente in corso di modica, è salvato.
Nel caso di nuovo le, il le deve essere salvato con un
nuovo nome.
Quando è selezionata questa icona, il le è salvato con un
nuovo nome.
Il le attualmente in corso di modica, è salvato con un
nuovo nome.
Quando è selezionata questa icona, si torna alla schermata
precedente.
Si torna alla schermata "Product.".
T2B2
[4] Schermata di modica dei dati
In questa schermata è visualizzato il tastierino numerico a dieci tasti, oppure
l’elenco dei tasti appropriati per i dati sezionati nel menu programma pattern.
Tasto [AC] :
Quando è premuto questo tasto, i dati in corso di inserimento
sono cancellati.
Tasto [BS] :
Quando è premuto questo tasto, si sposta indietro la
posizione del cursore nei dati in corso di inserimento.
Tasto [Bk.]
Tasto [Fr.] :
Quando è premuto questo tasto, la schermata è cambiata.
Tasto [Set] :
Quando è premuto questo tasto, il valore numerico inserito
oppure l'elemento selezionato è impostato.
1. Schema del programma pattern
2OM-1842
2-41303-001
2. Struttura del programma pattern
Il programma pattern è composto dei seguenti dati.
Programma pattern (Capitolo 2)
Programma pattern
Common SET (3.1)
PCB (3.2)
Operation (3.3)
Control (3.4)
PL Head/Nozzle (3.5)
CMPNT PL (3.6,F01)
Component Library
Component ID
Placement (3.7,G01)
HDLG/PL (3.8)
Dati Function (C01)
Dati PEC Recognition Mark (C02)
Dati Operation (C03)
Dati Setup (C04)
Dati Control (D01)
Dati PCB Locate (D02)
Dati Transfer Speed (D03)
Dati Nozzle Placement (E01)
Block 1(2)
Dati Nozzle Stk 1 (E02)
Offset (G02)
P-Data (G03)
O-Data (G04)
Un
Dati Support Pin (C05)
PCB Recog
Set-up
Dati Nozzle Stk 2 (E02)
Note
(3.1) a (3.8) e (B01) a (G04) mostrano i numeri cui deve essere fatto riferimento.
F2B2
2. Struttura del programma pattern
2OM-1842
2-51303-001
2.1 Composizione di Common SET
Note
Questi dati sono utilizzati nel trasferimento doppio (opzionale).
2.2 Composizione dei Dati PCB
I parametri impostati sono utilizzati per impostare dimensioni e riferimento PCB,
eccetera.
Elementi Numero di riferimento
Offset
X (Orizzontale), Y (Verticale), T (Spessore) [mm]
B01_01
PCB origin offset
X (Orizzontale), Y (Verticale) [mm], Z (Angle) [deg], X/Y
Coordinate Angle [deg], X-Direction, Y-Direction, Z-Di-
rection
B01_02
PCB height offset B01_03
PCB Positioning Reference B01_04
Complibrary placement offset B01_05
PCB Warpage B01_06
Lot Name B01_07
Commento 1 e Commento 2 B01_08
T2B3
