2OM-1842 2-59 (G02_04) Recog Coord X1 [mm] e Recog Coord Y1 [mm] Permette di impostare le coordinate X1 e Y1 del primo punto di riferimento sulla base dell’origine pattern. Recog Coord X2 [mm] e Recog Coord Y2 [mm] Perme…
2OM-1842
2-581303-001
3.7 Placement
(G02_02)
Offset
Offset X [mm] e Offset Y [mm]
Permette di impostare i valori di compensazione per tutte le coordinate di
posizionamento X e Y nei dati di posizionamento (P-Data) e per le coordinate
riconoscimento immagine locale e PEC.
Note
(a) Di norma, utilizzare "+00.00" (zero).
(b) Notare che queste compensazioni non sono applicate a "X [mm]" e "Y
[mm]" di "A02_04 Fiducial mark".
Offset Z [deg]
Permette di impostare il valore di compensazione per tutti gli angoli di
posizionamento (Z = Teta) nei dati di posizionamento (P-Data).
Note
Di norma, utilizzare "0.00".
Offset H [mm]
Permette di impostare il valore di compensazione per tutte le altezze di
posizionamento "H" nei dati di posizionamento (P-Data).
Note
Di norma, impostare "+0.000" in questa casella.
(G02_03)
Unit PCB Fiducial
Selezionare una delle opzioni che seguono per determinare se deve essere
utilizzata la funzione PCB BBR.
Disable
: La funzione PCB BBR non è utilizzata.
Enable
: La funzione PCB BBR (riconoscimento a 2 punti) è
utilizzata.
Y
1
X
2
Y
2
X
1
Secondo punto di riferimento
Origine Pattern
Primo punto di riferimento
Coordinate di riferimento
per il posizionamento
F2B47
2OM-1842
2-59
(G02_04)
Recog Coord X1 [mm] e Recog Coord Y1 [mm]
Permette di impostare le coordinate X1 e Y1 del primo punto di riferimento
sulla base dell’origine pattern.
Recog Coord X2 [mm] e Recog Coord Y2 [mm]
Permette di impostare le coordinate X2 e Y2 del secondo punto di riferimento
sulla base dell’origine pattern.
(G02_05)
Fiducial Mark FM1 e Fiducial Mark FM2
Permette di impostare i numeri di marcatura del primo e del secondo punto
di riferimento FM1 e FM2. Selezionare i numeri di marcatura(Mark Codes)
specicati nei dati PEC di riconoscimento marcatura dei dati Operation.

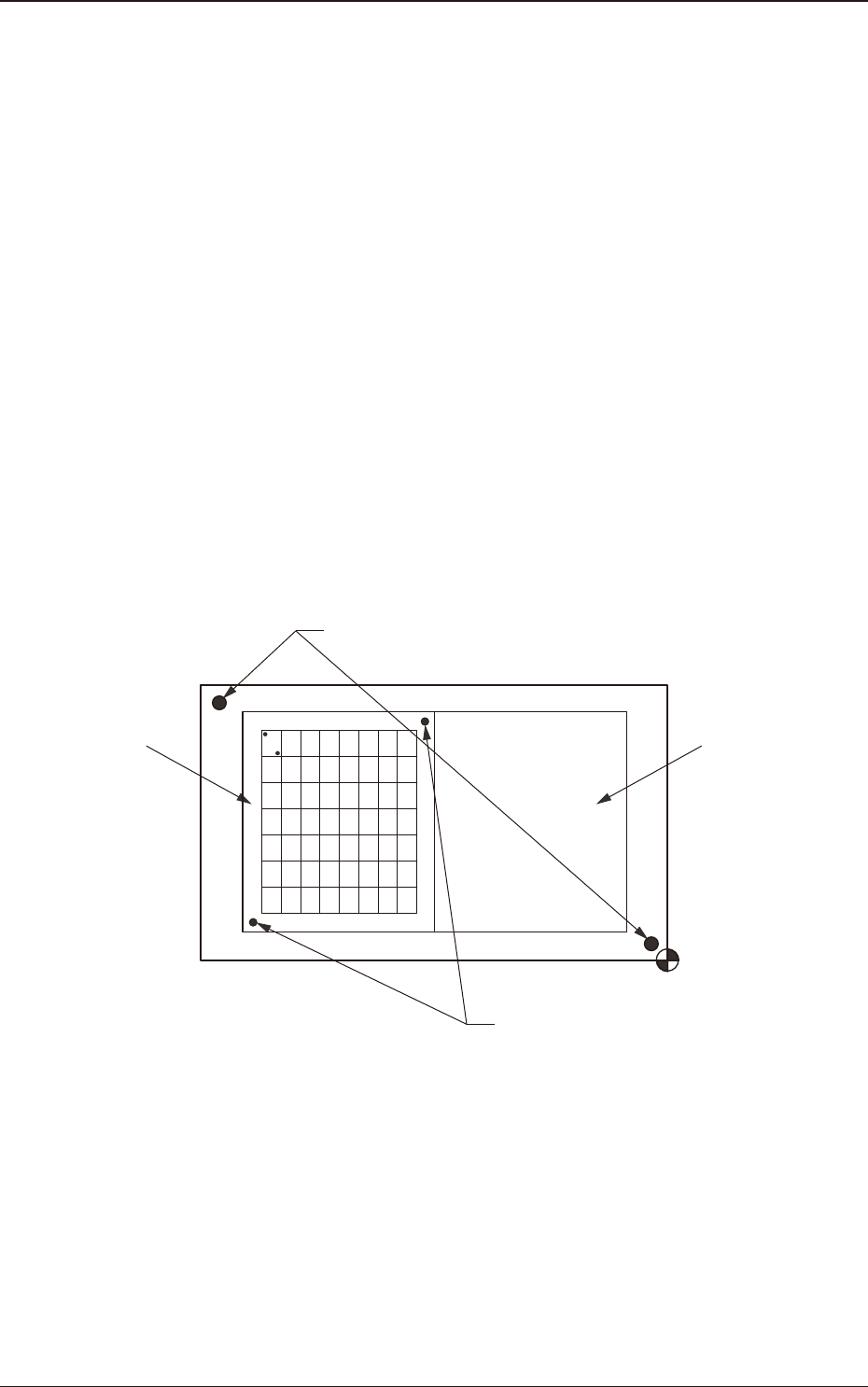

(G02_06)
Unit PCB Recognition
È possibile impostare da uno a tre punti di riconoscimento PEC per ciascun
dato U.
U02U01
Riconoscimento complessivo
Riconoscimento unità PCB
F2A48
1303-001
3.7 Placement
2OM-1842
2-60

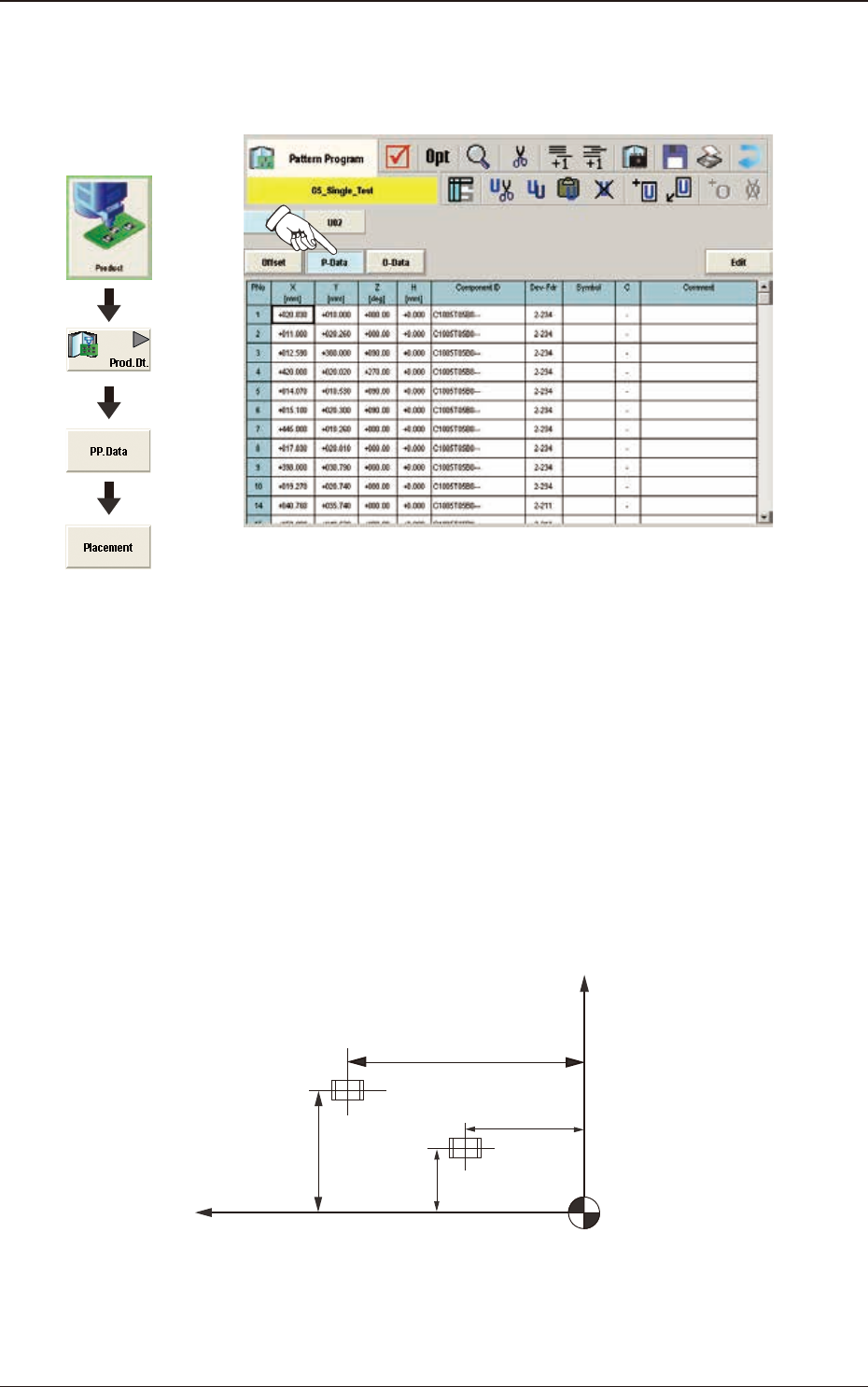

(G03) P-Data
Quando nella schermata "Placement" è premuto il tasto [P-Data] è
visualizzata la scheda che segue.
F2B49
(G03_01)
Nr. P.
Sono mostrati i numeri delle fasi dei dati di posizionamento (P).
Permette di impostare coordinate e angoli per il posizionamento componenti
sulle linee dei numeri di fase.(P-Nos.).
(G03_02)
X [mm] e Y [mm]
Permette di impostare le coordinate X e Y per il posizionamento componenti.
Le coordinate si devono basare sul riferimento delle coordinate di
posizionamento (N0).
Y
2
Y
1
X
1
X
2
Y
X
Coordinate di riferimento per il posizionamento (No)
F2B50
1303-001
3.7 Placement
Grafica dello
svolgimento
