PEC recognition function
Selezionare una delle opzioni che seguono per determinare se questa
funzione deve essere utilizzata.
Disable
: La funzione di riconoscimento PEC non è utilizzata.
Enable
: La funzione di riconoscimento PEC è utilizzata.
Notice
Quando la funzione di riconoscimento PEC non è utilizzato in un
programma pattern, il programma non può essere utilizzato.
(C01_02)
All (Zone 1 - 5)
Quando la funzione "PEC recognition" deve essere utilizzata, l'impostazione
per il riconoscimento complessivo è selezionata tra gli elementi che seguono
per ciascun zona.
Disable
: La funzione di riconoscimento complessivo non è attivata.
1 Point
: La funzione di riconoscimento complessivo è implementata
utilizzando un punto di riferimento.
2 Point
: La funzione di riconoscimento complessivo è implementata
utilizzando due punti di riferimento.
3 Point
: La funzione di riconoscimento complessivo è implementata
utilizzando tre punti di riferimento.
Note
(a) Per il riconoscimento complessivo si raccomanda di utilizzare
l’impostazione "2 Point" – due punti di riferimento o più.
(b) Dividendo l'area di riconoscimento PEC in diverse zone, è possibile
correggere l'espansione locale di PCB di grandi dimensioni, eccetera.
3.3 Operation
2OM-1842
2-231303-001

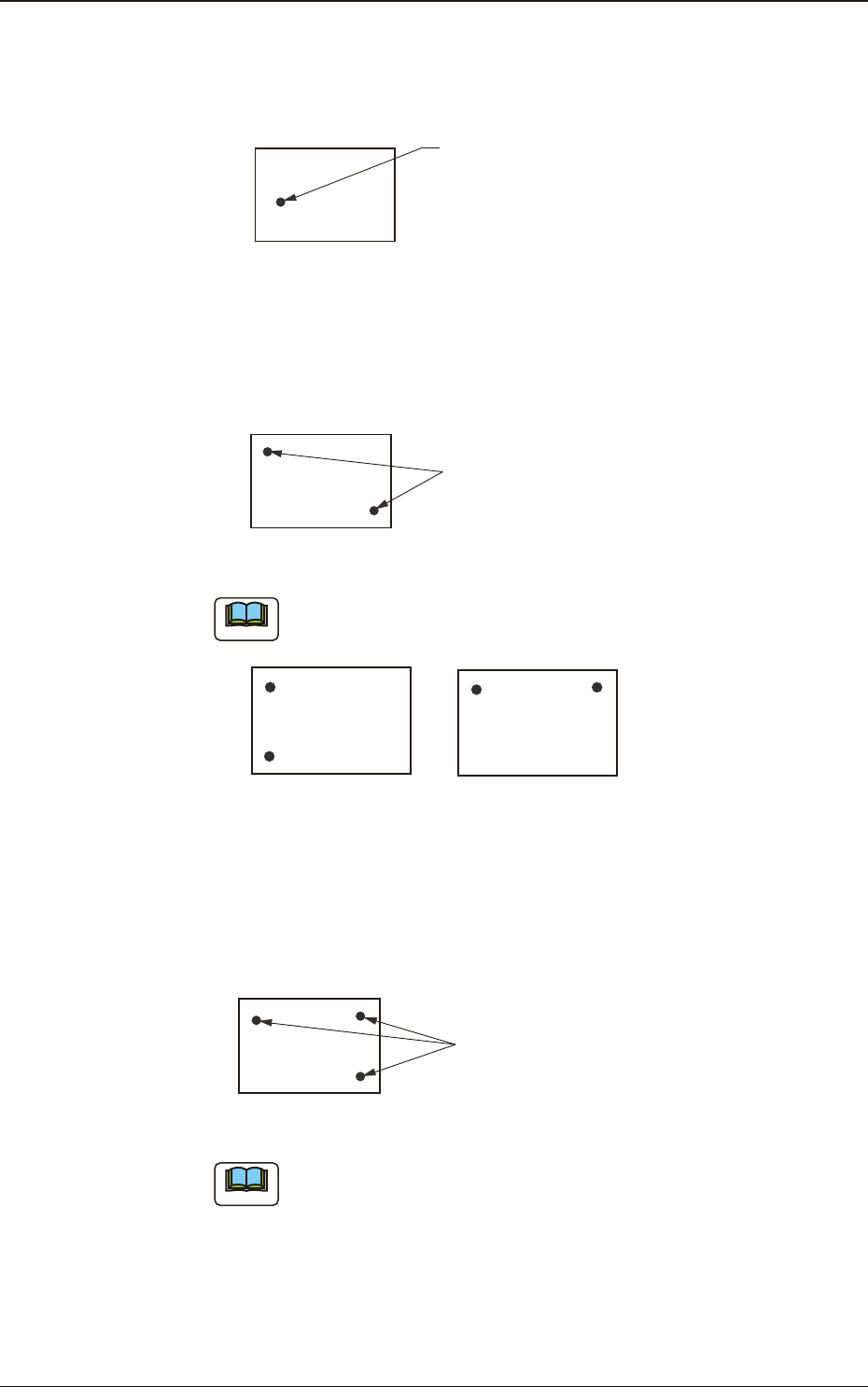

• Riconoscimento di 1 punto
Sono corretti solo gli elementi X e Y. L'elemento θ (espansione, eccetera.)
non è corretto.
Punto di riferimento
F2B16
• Riconoscimento di 2 punti
Specicare le posizioni dei punti di riferimento in modo che siano in
diagonale e il più lontano possibile uno dall’altro.
Punto di riferimento
PCB
F2B17
Note
Evitare di allineare i punti di riferimento verticalmente o orizzontalmente
tra loro come mostrato di seguito.
F2B18
• Riconoscimento di 3 punti
Specicare le posizioni dei punti di riferimento modo che il triangolo
formato collegando i tre punti (tre punti di riferimento) sia il più grande
possibile.
Punto di riferimento
F2B19
Note
Quando due dei tre punti di riferimento sono assegnati per stare il più
vicino possibile l'uno all'altro, i risultati della correzione saranno quasi
uguali a quelli di "2-Point Recognition".
3.3 Operation
2OM-1842
2-241303-001
(C01_03)
Quando è selezionata la voce "Enable", impostare una delle opzioni che
seguono come modalità di riconoscimento immagini.
Disable
: La funzione di riconoscimento immagini non è utilizzata.
Enable
: La funzione di riconoscimento immagini è utilizzata.

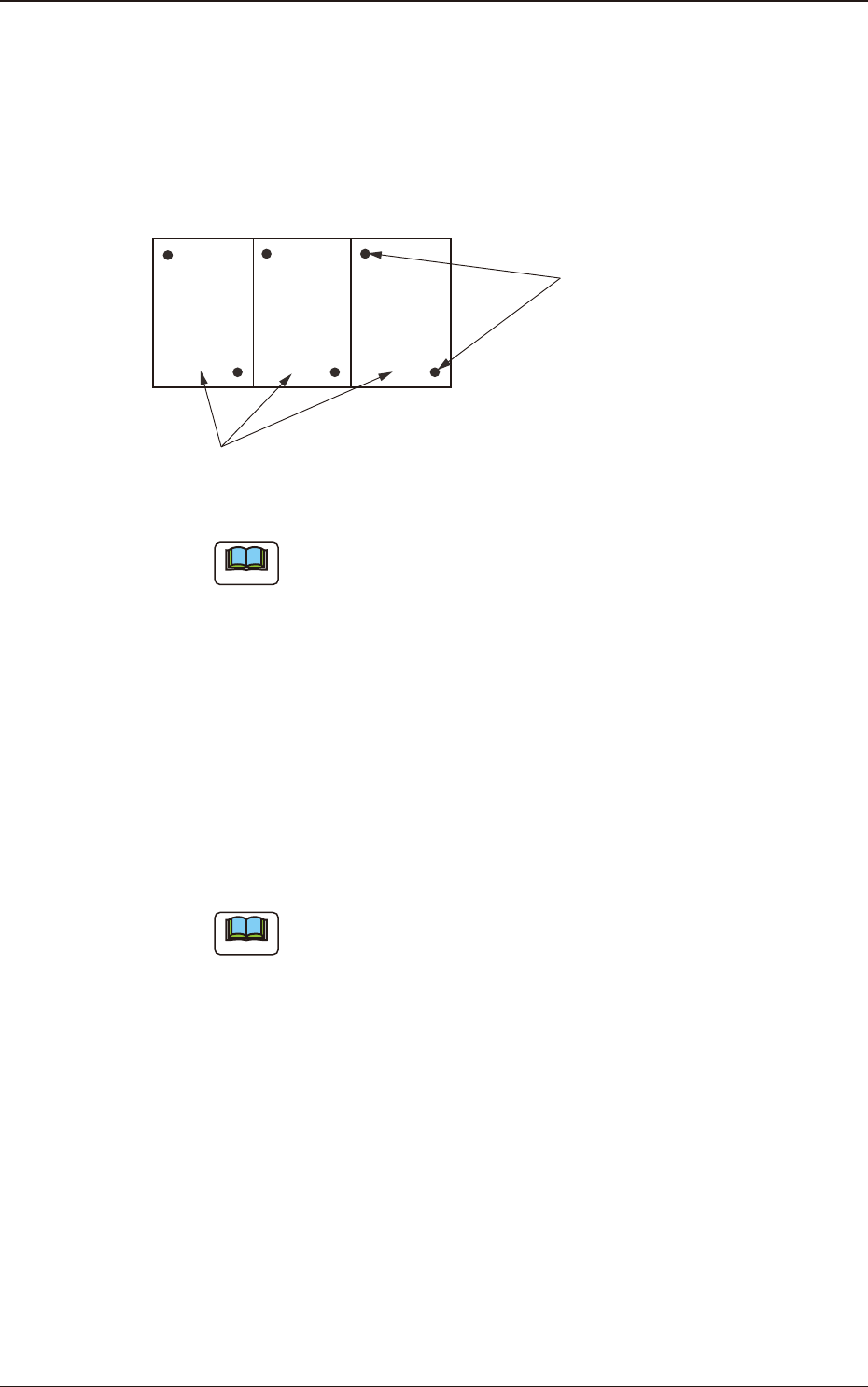

Unità PCB (PCB multi-unità)
Punto di riferimento
F2B20
Note
Quando la funzione di riconoscimento complessivo è utilizzata insieme
con la funzione di riconoscimento immagini, hanno luogo entrambe le
funzioni di riconoscimento, ma le coordinate di posizionamento sono
corrette in base ai risultati del riconoscimento immagini.
(C01_04)
Local
Selezionare una delle opzioni che seguono per determinare se deve essere
riconosciuto il punto di riferimento su ciascun punto di posizionamento dei
componenti.
Disable
: La funzione di riconoscimento locale non è utilizzata.
Enable
: La funzione di riconoscimento locale è utilizzata.
Note
(a) Quando nella casella è impostata la voce "Enable", la deviazione di
ciascun punto di posizionamento componenti può essere corretta.
(b) In "(D02_09) V" dei Dati Placement (P-Data) possono essere
specicati i punti di posizionamento componenti e ciascuna modalità
di riconoscimento, in (D02_12), (D02_13) e (D02_14) dei Dati
Placement possono essere assegnate e le coordinate ed il codice di
marcatura di un punto di riferimento.
