2OM-1842 4-37 1303-001 4.2 Scheda "Nozzle Message Rate" La scheda corrispondente permette all'operatore di visualizzare i dati di gestione ugello per ciascun ugello/testina. [5] [6] [7] [2] [1] [3] [4] [8]…
2OM-1842
4-361303-001
[5] C:Comp. Vertical
Ciascuna casella mostra il numero totale di errori componenti verticali
rilevati dal sensore di rilevamento misura lineare per ciascun singolo
caricatore.
[6] D:Comp. Recog.
Ciascuna casella mostra il numero totale di errori rilevati tramite
riconoscimento per ciascun singolo caricatore.
[7] E:Comp. Thick
Ciascuna casella mostra il numero totale di errori di spessore componente
rilevati dal sensore di rilevamento misura lineare per ciascun singolo
caricatore.
[8] F:Pick-up Diff
Ciascuna casella mostra il numero totale di errori di differenza di prelievo
rilevati dal riconoscimento per ciascun singolo caricatore.
[9] G:Comp. Posture
Ciascuna casella mostra il numero totale di errori di componenti invertiti
ed errori di giudizio polarità rilevati dal riconoscimento per ciascun singolo
caricatore.
[10] H:Meas. Error
In questa casella è visualizzato il numero totale di errori di misurazione per
ciascun caricatore.
[11] K:Copla. Error
Ciascun casella mostra il conteggio totale di "Copla. Error" rilevati per
ciascun caricatore.
[12] L:Obv / Reverse
In queste caselle è mostrato il numero di errori “giudizio anteriore/
posteriore” di ciascun caricatore rilevati utilizzando la misura lineare.
[13] Feeder Message Rate (Total Errors / Total Noz. Usage)
Ciascuna casella mostra il tasso di errore di prelievo (numero di errore
di prelievo per il numero di componenti prelevati) per ciascun singolo
caricatore.
4.1 Scheda "Feeder Message Rate"
2OM-1842
4-371303-001
4.2 Scheda "Nozzle Message Rate"
La scheda corrispondente permette all'operatore di visualizzare i dati di gestione
ugello per ciascun ugello/testina.
[5] [6] [7][2][1] [3] [4] [8] [9]

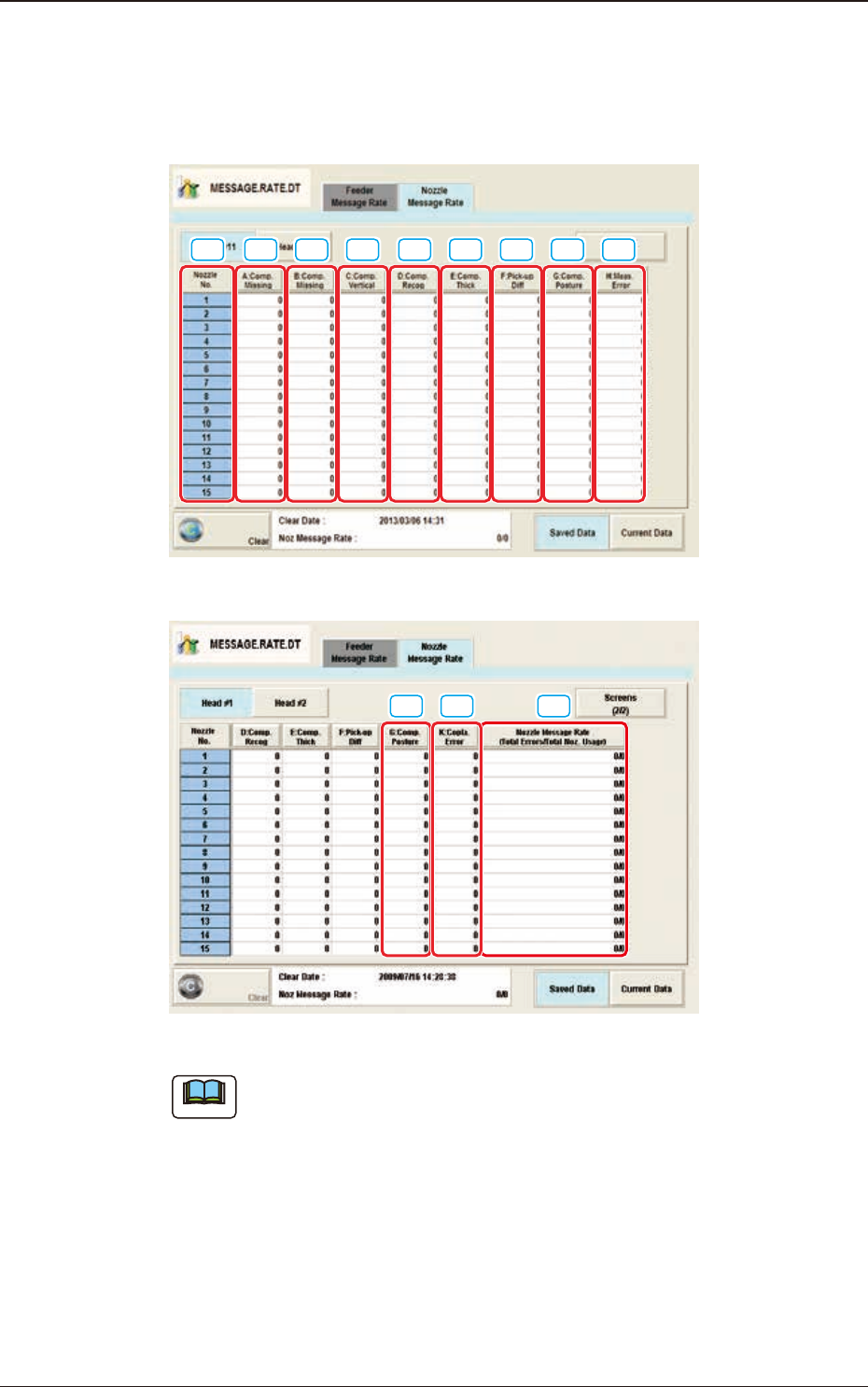

Scheda "Nozzle Message Rate" F2D24
[12][10] [11]
Scheda "Nozzle Message Rate" (graca) F2D25
Note
(a) La scheda visualizzata avrà un aspetto diverso, in base all’opzione
selezionata.
(b) Quando è premuto uno dei tasti di cui sopra, il numero dell’ugello con il
parametro più grande sotto il tasto selezionato è visualizzato nella prima
riga, seguito dai numeri ugello aventi i parametri successivi in ordine di
grandezza (secondo, terzo, quarto, ...).
Vale a dire che i parametri sono riorganizzati per conteggio degli errori,
rendendo più semplice l’analisi e migliorare il velocità di produzione.
Quando è premuto il tasto [Noz.], i numeri sono riorganizzati nel loro
ordine iniziale (numeri ugello).
4.2 Scheda "Nozzle Message Rate"
2OM-1842
4-381303-001
La scheda "Nozzle Message Rate" è ulteriormente suddivisa in due schede, e
ciascuna scheda secondaria mostra i dati di gestione ugello per ciascun singola
testina.
Quando è premuto ciascun tasto di selezione testina, è visualizzata la scheda della
testina corrispondente.
[1] Nozzle No.
Sono mostrati i numeri di ugello.
[2] A:Comp. Missing
Ciascuna casella mostra il numero di componenti mancanti rilevati dal
sensore di rilevamento misura lineare per ciascun singolo ugello.
[3] B:Comp. Missing
Ciascuna casella mostra il numero totale di componenti mancanti rilevati
tramite riconoscimento per ciascun singolo ugello.
[4] C:Comp. Vertical
Ciascuna casella mostra il numero totale di errori componenti verticali
rilevati dal sensore di rilevamento misura lineare per ciascun singolo ugello.
[5] D:Comp. Recog.
Ciascuna casella mostra il numero totale di errori rilevati tramite
riconoscimento per ciascun singolo ugello.
[6] E:Comp. Thick
Ciascuna casella mostra il numero totale di errori di spessore componente
rilevati dal sensore di rilevamento misura lineare per ciascun singolo ugello.
[7] F:Pick-up Diff
Ciascuna casella mostra il numero totale di errori di differenza di prelievo
rilevati dal riconoscimento per ciascun singolo ugello.
[8] G:Comp. Posture
Ciascuna casella mostra il numero totale di errori di componenti invertiti
ed errori di giudizio polarità rilevati dal riconoscimento per ciascun singolo
ugello.
[9] H:Meas. Error
In questa casella è visualizzato il numero totale di errori di misurazione per
ciascun caricatore ugelli.
[10] K:Copla. Error
In questa casella sono mostrati gli errori impostati per il rilevamento errori di
complanarità.
