2OM-1842 6-45 1303-001 7.3 Schermata di prova "COMP RCG" La scheda corrispondente permette all'operatore di vericare che il componente assegnato nel T est ID sia riconosciuto normalmente. F2F44 La scherma…
2OM-1842
6-44

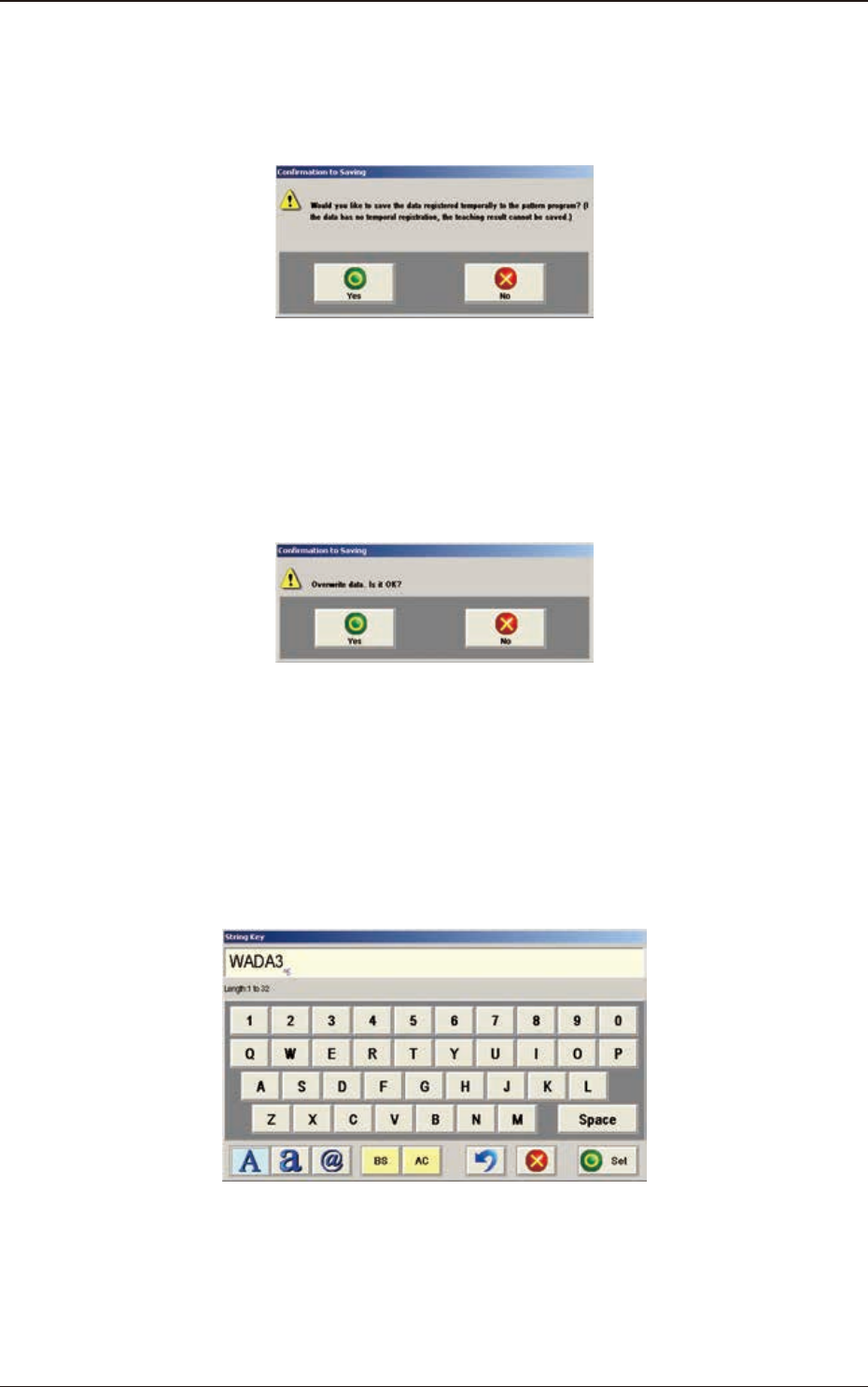

(6) Quando la nuova posizione di posizionamento deve essere registrata
denitivamente, premere il tasto [End].
(È visualizzata la schermata "Conrmation to Saving" ("If a data has no
temporal registration, the teaching result cannot be saved").)
F2F41
Per sostituire i dati del programma pattern corrente con quelli nuovi
(comando "Save")
Quando è premuto il tasto [Yes] nella schermata "Conrmation
to Saving", è visualizzato il messaggio "Conrmation to Saving"
("Overwrite data. Is it OK?")
F2F42
Mantenere i dati correnti del programma pattern (Save As)
Quando è premuto il tasto [No] nella schermata del messaggio
"Conrmation to Saving" ("Overwrite it. Is it OK?"), è visualizzata la
schermata "String key".
Inserire il nuovo nome del le, quindi premere il tasto [Set].
Il programma pattern temporaneo sarà salvato con il nome del le appena
inserito.
F2F43
Eliminazione dei dati di apprendimento (All Teach Data Delete)
Premere il tasto [No] nella schermata "Conrmation to Saving" ("Would you
like to save the data registered temporarily to the pattern program?
(If the data has not temporal registration, the teaching result cannot be
saved)").
1303-001
7.2 Schermata "Place Pos Teach"
2OM-1842
6-451303-001
7.3 Schermata di prova "COMP RCG"
La scheda corrispondente permette all'operatore di vericare che il componente
assegnato nel Test ID sia riconosciuto normalmente.
F2F44
La schermata di prova "COMP RCG" è fornita con le schede che seguono.
Schede Descrizione
Select from list
La scheda corrispondente permette all'operatore di vericare che il
componente assegnato nel Test ID sia riconosciuto normalmente.
Sel. from CompDt
La scheda corrispondente permette all'operatore di vericare che
il componente sia riconosciuto normalmente assegnando il Test ID
utilizzato nel blocco.
Library Teaching New
Creation
La scheda corrispondente permette all'operatore di creare dati di
apprendimento per una nuova libreria componenti.
T2F2
Grafica dello
svolgimento
7.3 Schermata di prova "COMP RCG"
2OM-1842
6-461303-001
7.3.1 Scheda "Select from list"
Quando nella schermata di prova "COMP RCG" è premuto il tasto [Select from
list], è visualizzata la scheda che segue.
[1]
[2]
[3]
[4]
[5]
[6]
[7]
[8]
[9]
F2F45
[1] Schede di selezione Test ID
ALL :
Quando è selezionata questa scheda sono visualizzati tutti i Test
ID.
A to Z :
Quando è selezionata questa scheda sono visualizzati i Test ID che
iniziano con una lettera.
0 to 9
: Quando è selezionata questa scheda sono visualizzati i Test ID che
iniziano con un numero.
Mark
: Quando è selezionata questa scheda sono visualizzati i Test ID che
iniziano con un simbolo.
[2] Schede di cambio visualizzazione Test ID
Utilizzando queste schede, l'indicazione nell’elenco Test ID è modicata.
Time order
: Quando è selezionata questa scheda i Test ID sono
visualizzati per ordine di data di salvataggio a partire da
quello più recente.
Alph order
: Quando è selezionata questa scheda i Test ID sono
visualizzati in ordine alfabetico.
[3] Elenco ID componenti
In questo pannello è selezionato il Test ID per il quale è eseguito il test di
riconoscimento componenti.
Grafica dello
svolgimento
7.3 Schermata di prova "COMP RCG"
