[6] Tasto [ ]
Quando è premuto questo tasto la velocità di movimento dell'immagine
graca è cambiata.
[7] Questo tasto mostra il sistema di coordinate della libreria componenti.

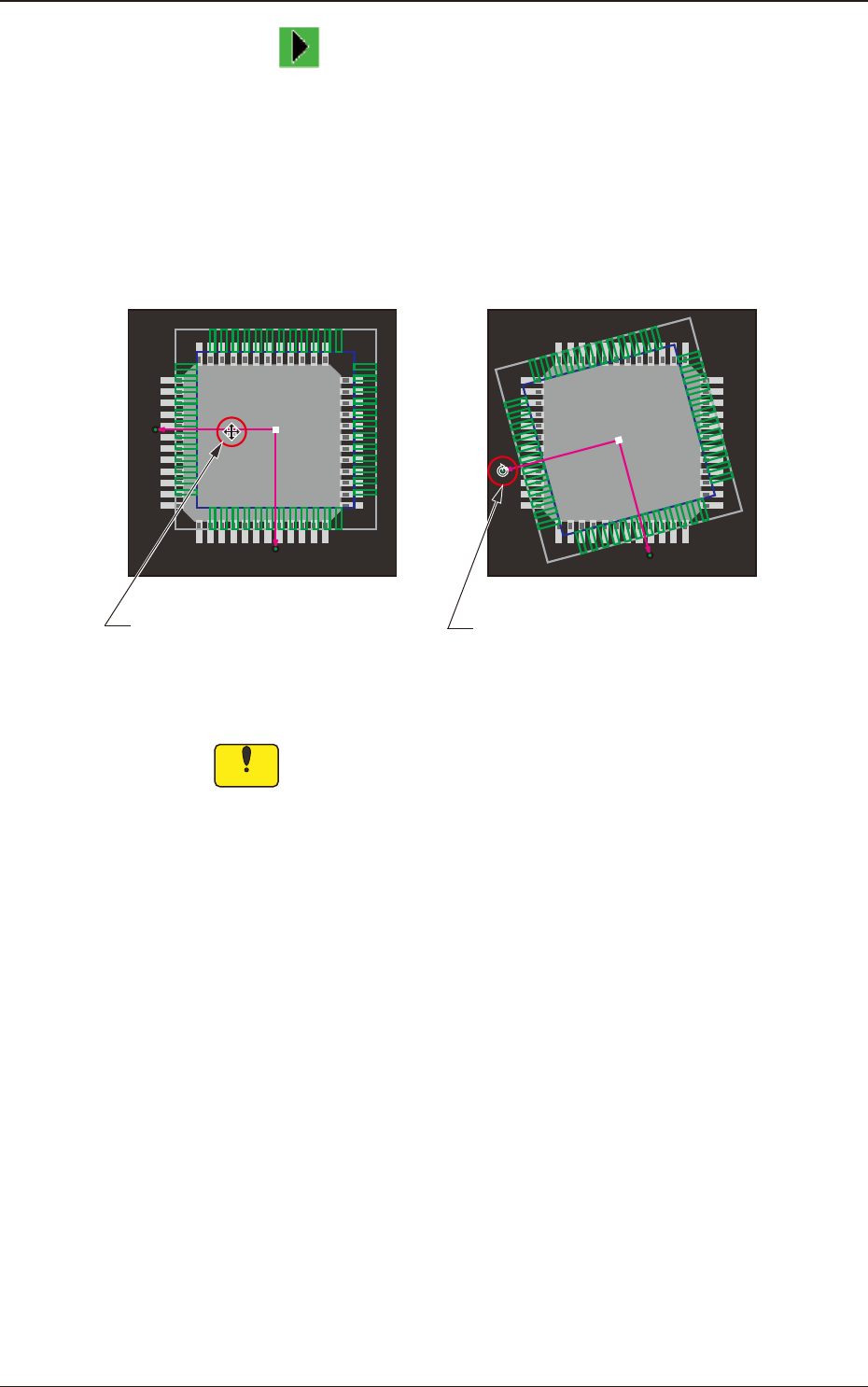

Quando si seleziona la coordinata graca e si trascina la porzione di braccio
delle coordinate, tutta la graca si muove.
Trascinando l'estremità della freccia delle coordinate si ruota l'intera graca.
Trascinando il segmento di freccia
che si estende dal punto della
coordinata si sposta l’intero grafico.
Trascinando la punta della
freccia di ruota l’intero grafico.
F2F58
Notice
(a) Il sistema di coordinate della libreria componenti è descritto
come "Upper +" e "Right +" nei Manuali di Istruzioni, eccetera.
Tuttavia, poiché l'immagine di un componente è acquisita
da sotto il componente stesso, deve essere tenuto in
considerazione che la direzione della l'asse X è invertita (Left +).
(b) Notare che il trascinamento di un conduttore, elettrodo,
eccetera, ovvero elementi diversi dai segmenti di coordinate
grache, comporta la modica dei dati della libreria componenti.
1303-001
7.3 Schermata di prova "COMP RCG"
2OM-1842
6-67
[8]
[9]
[10]
[11]
[12]
[13]
[14]
[15]
[16]
[17]
F2F59

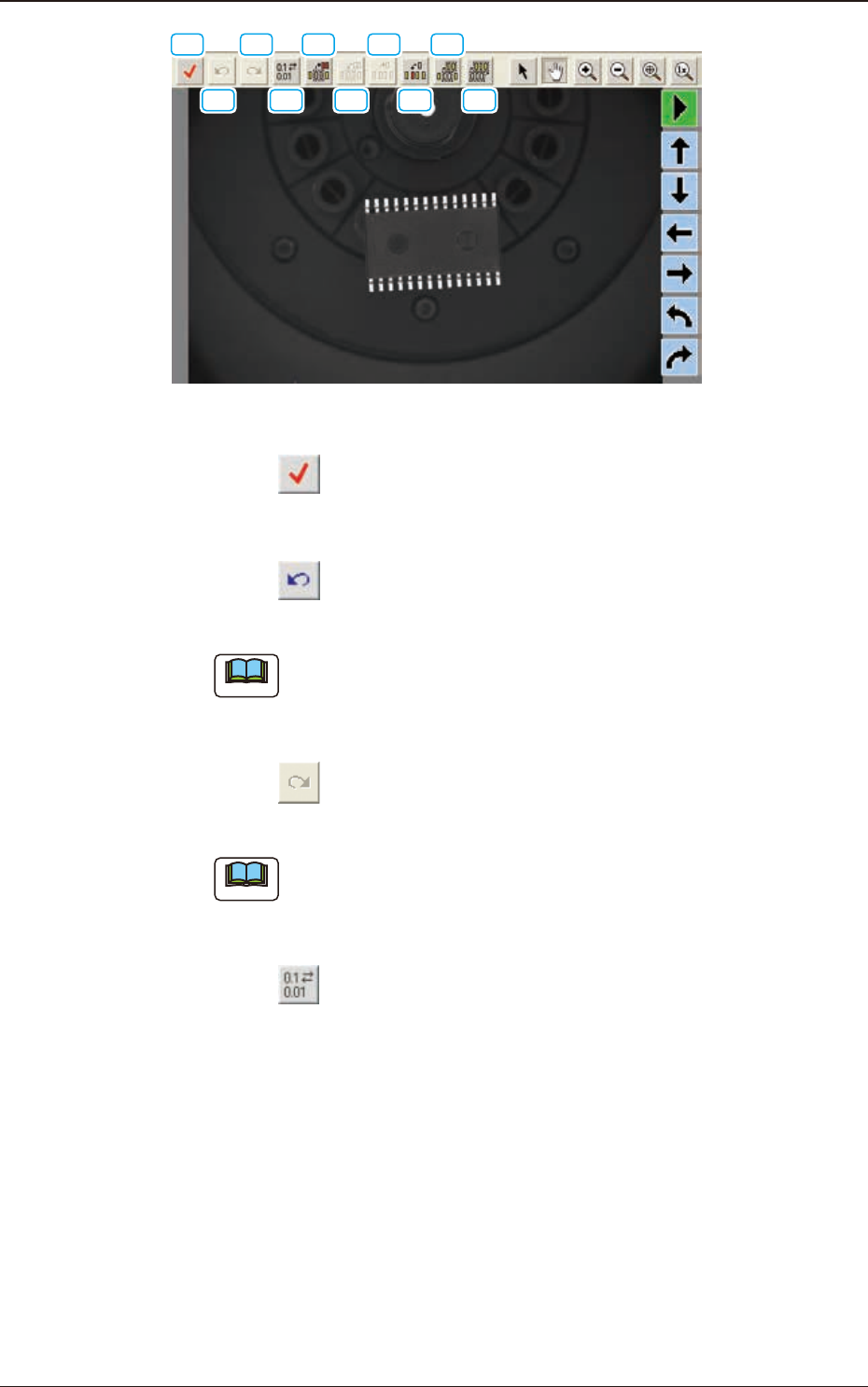

[8] Tasto [ ]
Questo tasto permette di controllare i dati della libreria creati.
[9] Tasto [
]
Quando è premuto questo tasto, si torna ai precedenti dati della libreria.
Note
La posizione del componente dell’immagine graca non è riportata allo
stato precedente.
[10] Tasto [ ]
Quando è premuto questo tasto, si torna ai precedenti dati della libreria.
Note
La posizione del componente dell’immagine graca non è riportata allo
stato precedente.
[11] Tasto [ ]
Questo tasto apre una schermata di dialogo di conversione dei dati, che
permette di convertire i dati in base alla unità di misura specicata.
1303-001
7.3 Schermata di prova "COMP RCG"
2OM-1842
6-68
[12] Tasto [ ]
Questo tasto specica i conduttori e le sfere mancanti.
Quando si seleziona il gruppo di conduttori o il gruppo di sfere che deve
essere oggetto di rilevamento mancanza conduttori o sfere, il colore dei
riquadri graca cambia da "Verde" a "Giallo", indicando che questo tasto è
stato abilitato.

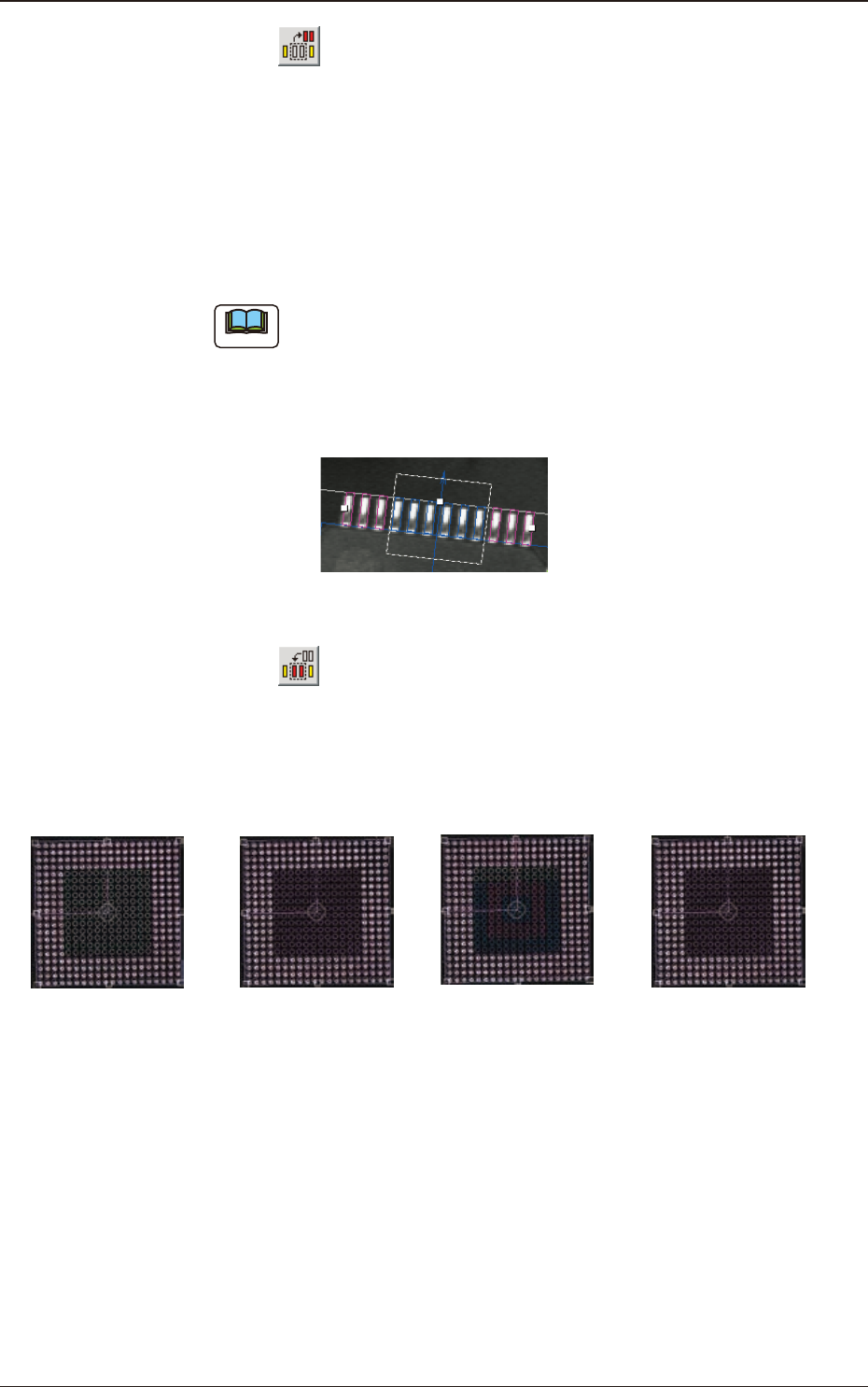

Dopo aver premuto il tasto, racchiudere l’area da specicare come area
mancante utilizzando il mouse, come illustrato di seguito.
Note
Quando nella casella "Component Shape" è selezionata la voce "IC
(Simple)", "Connector (Simple)" o "Other Leaded (Simple)", può essere
specicata una zona per un gruppo. Per "IC (Complex)", "Connector
(Complex)" o "Other Leaded (Complex)", possono essere specicate no a
tre zone. Per "BGA/CSP", possono essere specicate no a quaranta zone.
F2F60
[13] Tasto [ ]
Questo permette di inserire conduttori e sfere nelle aree in cui mancano.
Le condizioni che abilitano il tasto sono uguali a quelle del punto [12].
Ad esempio, questo tasto può essere utilizzato efcacemente per un BGA
come mostrato di seguito.
→→→
Specificare l’area
mancante utilizzando
il tasto [Missing].
Inserire le sfere
nell’area mancante
utilizzando il tasto
[Insert].
Specificare di nuovo
l’area mancante
utilizzando il tasto
[Missing].
Inserire di nuovo
le sfere nell’area
mancante utilizzando
il tasto [Insert].
F2F61
