[9] Ugello
Quando è selezionata la voce "Designate" nella casella "Nozzle designation",
è necessario inserire il numero dell'ugello da assegnare.
[10] Nozzle ID designation
Quando deve essere salvata solo l'immagine dell’ID ugello specicato,
selezionare "Designate" in questa casella.
[11] Nozzle ID
Quando è selezionata la voce "Designate" per "Nozzle ID designation", è
necessario inserire l’ID ugello da assegnare.
1303-001
4.2 Scheda "Opr.Mode"
2OM-1842
1-361312-003
4.2.3 Control

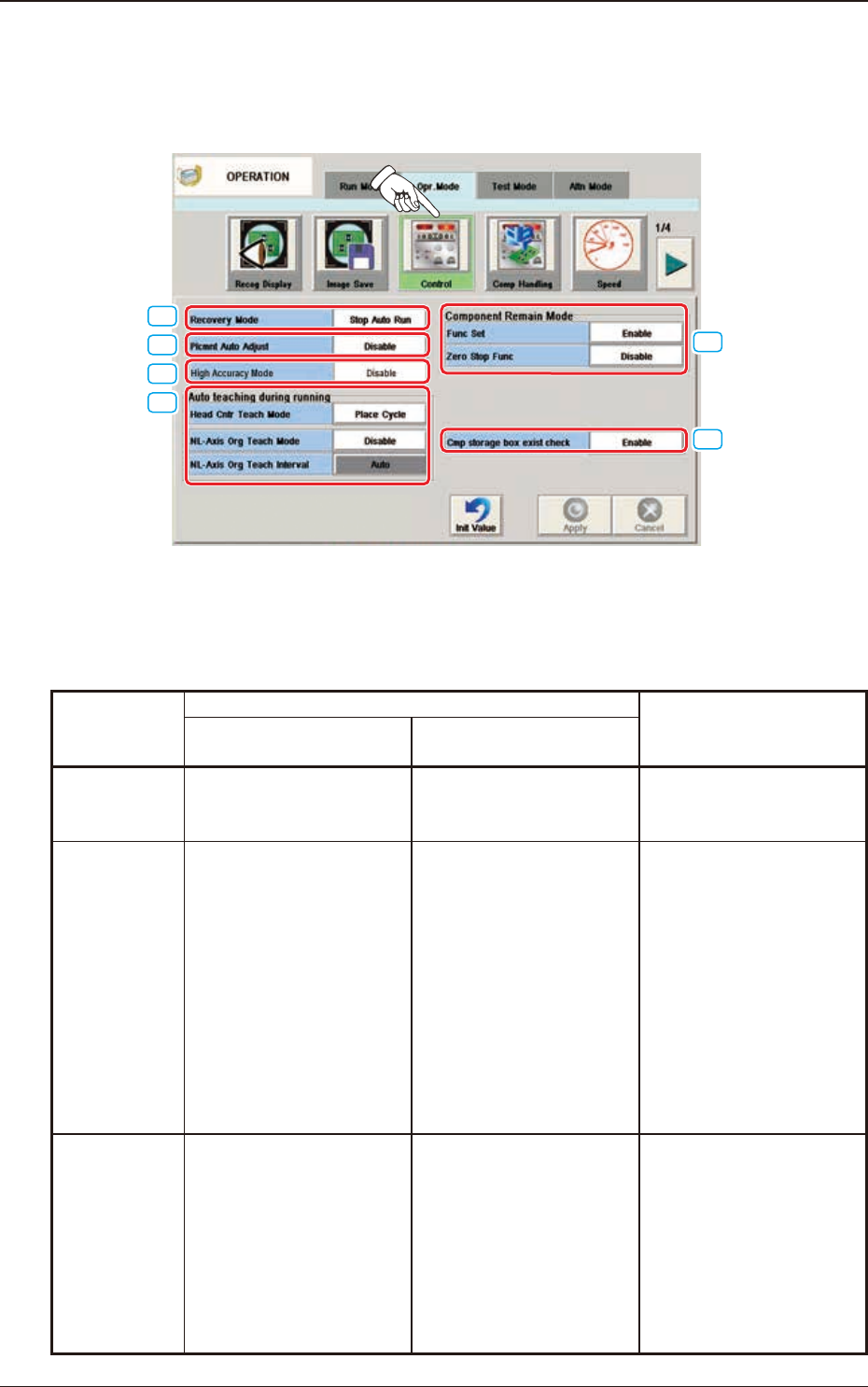

Quando è premuto il tasto [Control] sulla scheda"Opr. Mode", è visualizzata la
schermata che segue.
[1]
[3]
[2]
[5]
[4]
[6]
F2A28
[1] Recovery Mode
Per Recovery Mode, selezionare "Immediately Stop (Priority of Reload)",
"Recovery Mode" o "All Recovery Mode".
Modalità di
recupero
Quando è rilevata la carenza componenti:
Azioni da eseguire quando
è stato rilevato un errore di
prelievo
Azioni È stata impostata la voce
"Alternate".
Stop Auto Run
Quando è rilevata la carenza
componenti, la macchina è
fermata immediatamente.
Quando è rilevata la carenza
componenti, il funzionamento
alternativo è avviato.
Quando è rilevata la carenza
componenti, la macchina è
fermata immediatamente.
Aft Other
Plcmnt
Quando è rilevata la carenza
componenti, la macchina non
è fermata immediatamente.
Invece, sono rilasciate le
informazioni sulla macchina
suggerendo all'operatore di
rifornire i componenti carenti.
Poi, dopo aver posizionato i
componenti diversi da quelli
mancanti, la macchina è
arrestata senza scaricare la
PCB.
Quando è rilevata la carenza
componenti, il funzionamento
alternativo non è avviato
immediatamente, ma dopo la
fase nale PP.
Quando è rilevato l'errore di
prelievo, i componenti del ciclo
successivo sono utilizzati per
ripristinare il funzionamento.
Batch Recovery
Quando è rilevata la carenza
componenti, il funzionamento
alternativo è avviato.
Quando è rilevata la carenza
componenti, il funzionamento
alternativo è avviato.
Dopo il rilevamento dell'errore
di prelievo, il funzionamento
prosegue utilizzando gli ugelli
di riserva impostati per i cicli
successivi. Quando non ci sono
ugelli di riserva, il recupero
è eseguito utilizzando i
componenti dei successivi cicli
di recupero.
T2A2
4.2 Scheda "Opr.Mode"
2OM-1842
1-371312-003
[2] Plcmnt Auto Adjust
Questa funzione è disponibile solo se nel programma pattern è stato
impostato il riconoscimento doppio asse.
Disable
Il riconoscimento doppio asse è sempre eseguito.
Enable
Quando è premuto questo tasto, il riconoscimento doppio asse è eseguito
con l'intervallo basato sui dati della macchina. Di norma il riconoscimento
singolo asse è eseguito utilizzando i risultati di riconoscimento con il
doppio asse come valore di correzione. Il ciclo può essere ridotto con questa
funzione.
[3] High Accuracy Mode
È impostata quando devono essere posizionati componenti delicati come i
componenti 0402.
Disable
Quando è selezionata questa voce, non è utilizzata la modalità ad alta
precisione.
Enable
Quando è selezionata questa voce, è utilizzata la modalità ad alta precisione.
La velocità di posizionamento è ridotta al 40% nell’asse X ed al 20%
nell’asse Y.
[4] Auto teaching during running
In questa casella è possibile congurare l'apprendimento automatico durante
il funzionamento della macchina.
NL-Axis Org Teach Mode
"Enable" o "Disable" per NL-axis Origin Teaching, è impostato in questa
casella.
NL-Axis Org Teach Interval
Quando deve essere eseguito l'apprendimento origine asse NL, l'intervallo
apprendimento è selezionato tra le voci che seguono.
Auto, 5 min, 10 min, 30 min
Chute Mark Compen
In questa casella è possibile impostare "Enable" o "Disable" per Chute Mark
Compen.
