4.2.1 Procedura di modica area immagazzinamento
Note
Questa sezione è descritta prendendo come esempio il riferimento frontale e la
direzione di usso PCB da sinistra a destra.
Procedure

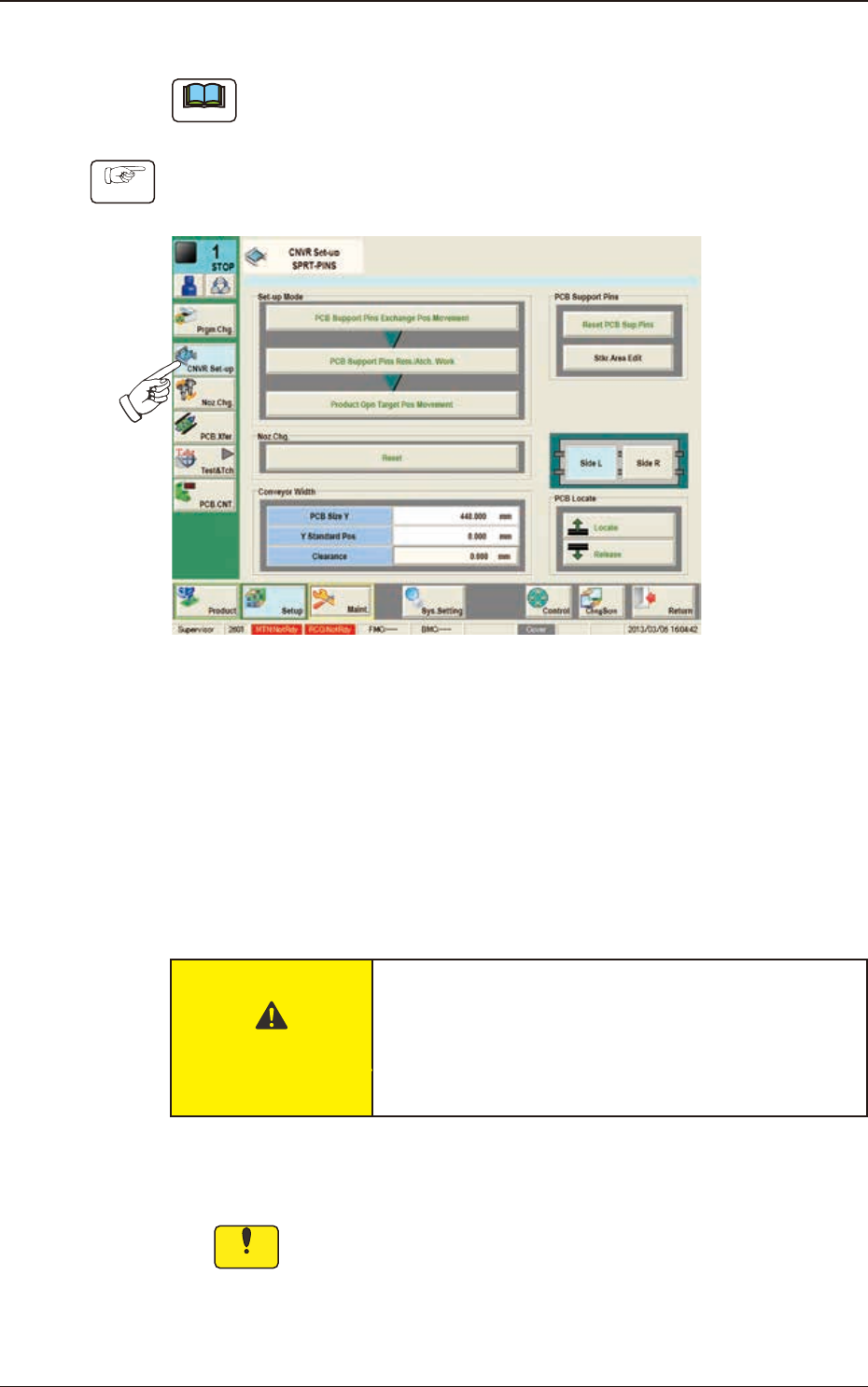

(1) Premere il tasto [Sprt-Pins] sulla barra del menu principale "Setup" per
visualizzare la schermata che segue.
F2F16
(2) Premere il tasto [PCB Support Pins Exchange Pos. Movement] e poi, entro
10 secondi, il tasto [START] sul pannello di comando.
(La macchina ritrae la testina e massimizza la larghezza del convogliatore.)
(3) Premere l'interruttore di blocco copertura e spegnere la spia sull'interruttore.
(Le coperture trasparenti sono sbloccate).
(4) Aprire le coperture trasparenti.
AVVERTENZA
Il carico di potenza ai motori, eccetera, è spento ma
l'operazione di installazione deve essere eseguita
con attenzione quando si mettono le mani all'interno
della macchina. Evitare di provocarsi lesioni alle
mani e alle dita.
(5) Inserire i perni di supporto PCB direttamente in ciascun foro dell'area
immagazzinamento sul tavolo di supporto.
Notice
Se deve essere eseguita qualsiasi operazione sul tavolo di
supporto, prestare attenzione a non esercitare forti pressioni sulla
piastra di supporto - come toccare il tavolo di supporto con la mano
per sostenere il perso del proprio corpo, o appoggiando qualsiasi
oggetto sul tavolo di supporto – diversamente il tavolo di supporto si
può deformare. Prestare la massima attenzione.
1303-001
4.2 Schermata "Stkr.Area Edit"
2OM-1842
6-171303-001
(6) Assicurarsi di non lasciare alcun perno supporto PCB sul tavolo di supporto.
(Assicurarsi che nessun componente o frammento cada all’interno di
qualsiasi foro del tavolo di supporto).
(7) Chiudere le coperture trasparenti.
(8) Premere l'interruttore di blocco copertura per accendere la spia
sull'interruttore.
(Le coperture trasparenti sono bloccate).
(9) Utilizzando il tasto di selezione sezione di posizionamento PCB, selezionare
l'area immagazzinamento della quale sono modicati i parametri.
Lato sinistro Lato destro
Area alloggio
F2F17

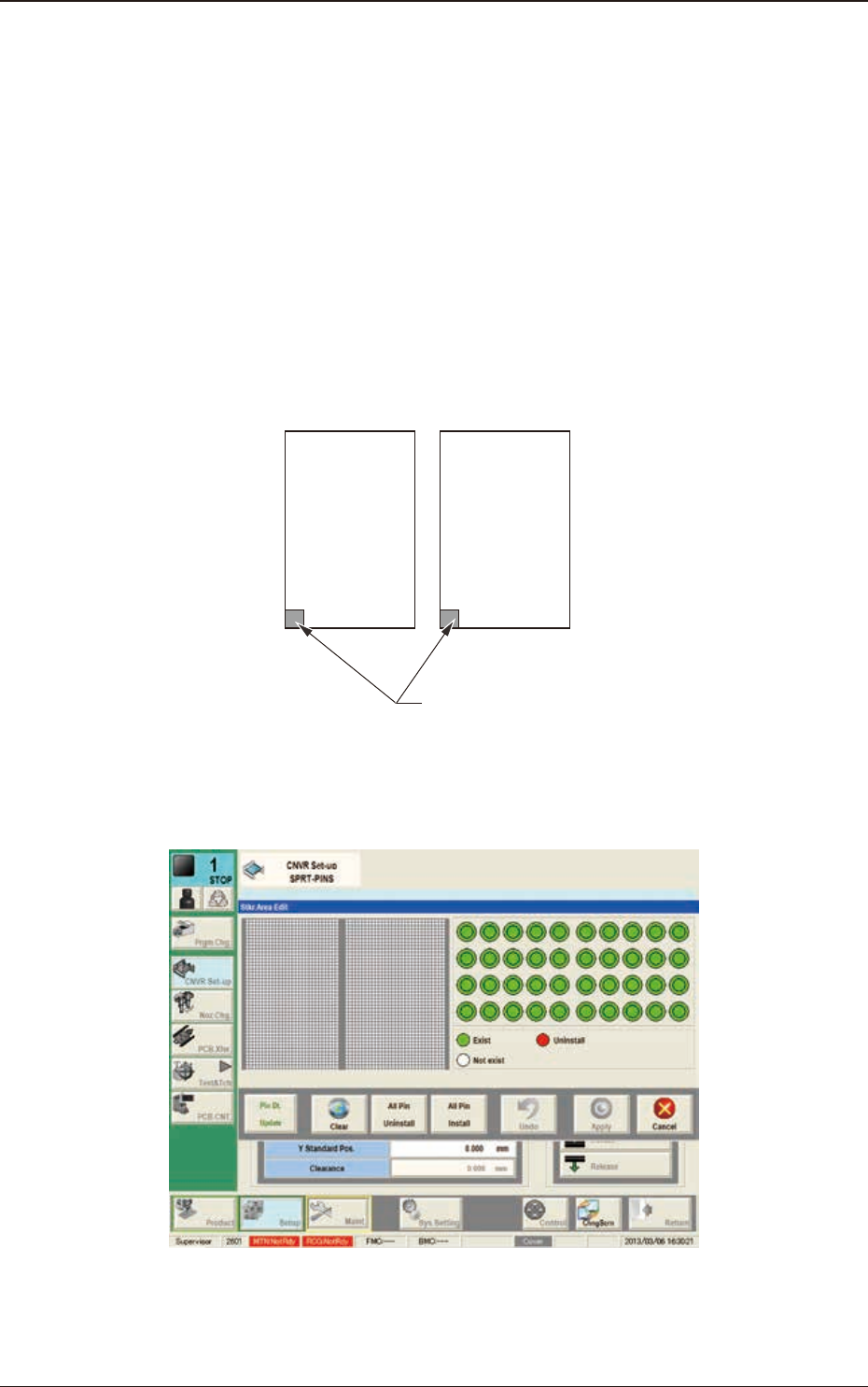

(10) Premere il tasto [Stkr Area Edit] per visualizzare la schermata che segue.
F2F18
4.2 Schermata "Stkr.Area Edit"
2OM-1842
6-181303-001
(11) Modicare i parametri nella sezione di visualizzazione immagine area
immagazzinamento in modo che la condizione di congurazione sia la stessa
di quella dei perni di supporto nell’area immagazzinamento.
Note
Quando la congurazione è interrotta a causa di un errore, premere il tasto
[Clear] per eliminare i dati di disposizione dei perni PCB sul piano di
supporto.
(12) Premere il tasto [Apply].

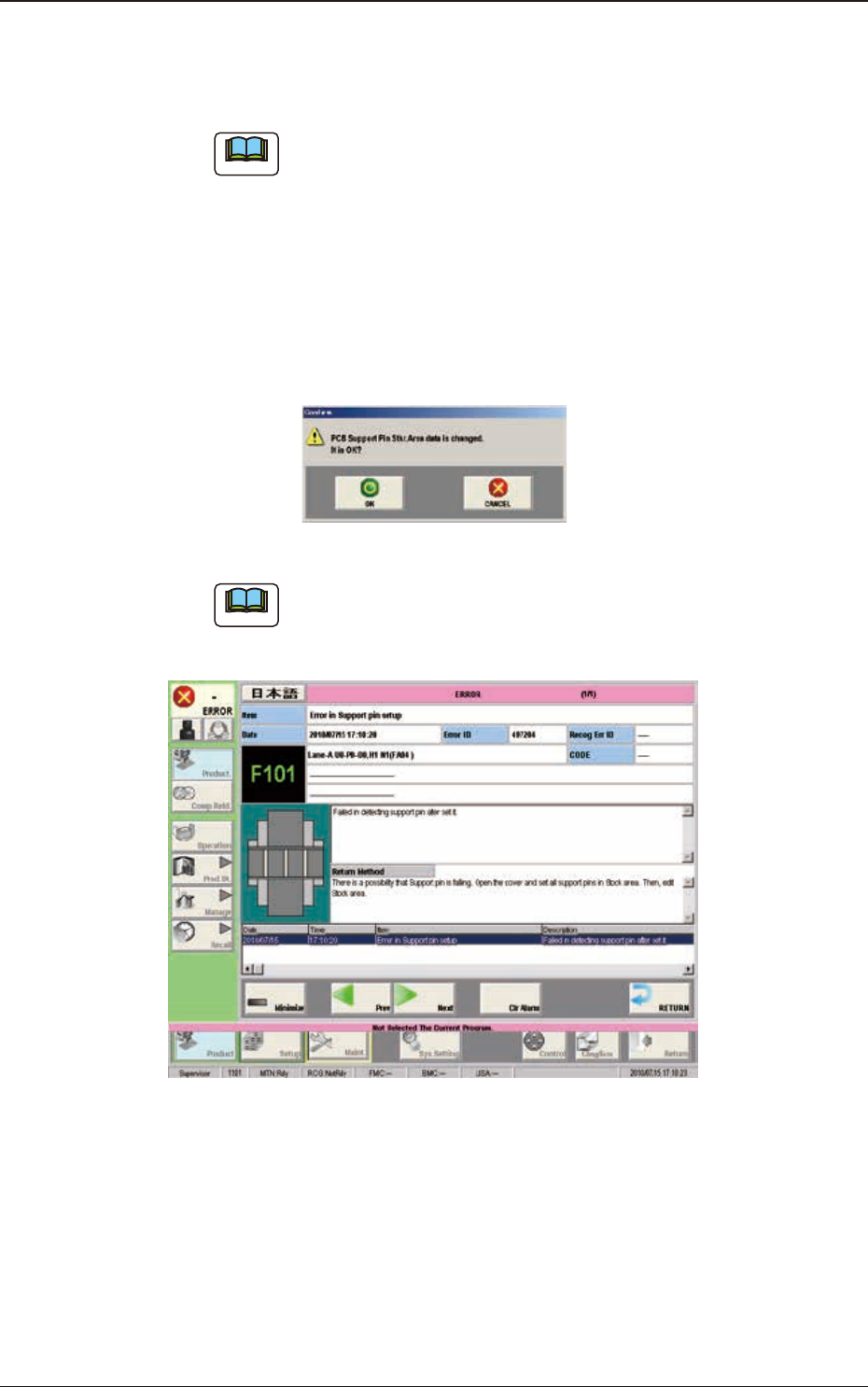

(È visualizzata la schermata "Conrm").
(13) Premere il tasto [OK].
(La modica sarà terminata).
F2F19
Note
Quando si verica un errore, i perni di supporto PCB devono essere
ricongurati.
Eseguire la procedura dal punto (3).
F2F20
