2OM-1842
2-64
(G04) O-Data

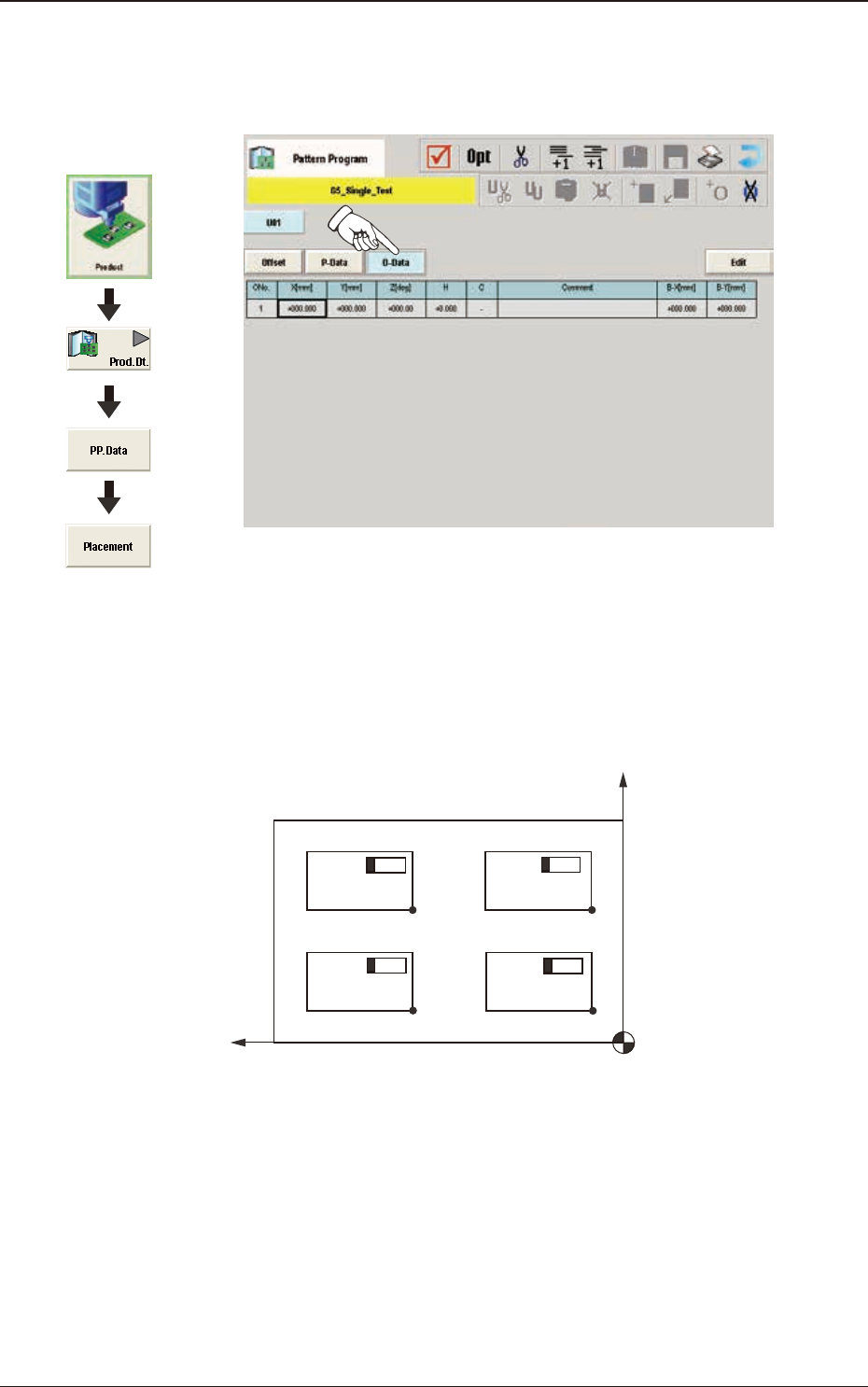

Quando nella schermata "Placement" è premuto il tasto [O-Data] è
visualizzata la scheda che segue.
F2B53
(G04_01)
Ono.
Sono visualizzati i numeri di fase dei dati di posizionamento (O).
Questi numeri di fase sono considerati come pattern ripetitivo di numeri. I
parametri devono essere inseriti in ciascuna linea (pattern).
O-No.1
O-No.2
O-No.3
O-No.4
Pattern 4
Pattern 2 Pattern 1
Pattern 3
Esempio di programma pattern ripetitivo F2B54
1303-001
3.7 Placement
Grafica dello
svolgimento
2OM-1842
2-65
(G04_02)
X [mm] e Y [mm]
Permette di impostare le coordinate di ciascuna origine pattern (da O01 a On)
sulla base delle coordinate di posizionamento di riferimento (N0). Un'origine
pattern si riferisce alle coordinate di riferimento di un pattern ripetitivo.
Le origini pattern (coordinate di riferimento di pattern ripetitivi) devono
essere determinate, avendo i dati "Z=theta [deg]" pari a "0" (descritto
in "G04_03") e trovarsi su angoli sullo stesso lato delle coordinate di
riferimento posizionamento (N0).
N
0
:
Il centro di
è la coordinata di posizionamento di riferimento.
O
01
:
Origine pattern di Pattern 1
O
02
:
Origine pattern di Pattern 2
O
03
:
Origine pattern di Pattern 3
O
04
:
Origine pattern di Pattern 4
O
04
O
03
O
02
O
01
X
Y
Coordinate di riferimento
per il posizionamento (No)
Componente
Pattern 4 Pattern 3
Pattern 2 Pattern 1
Esempio di pattern ripetitivi F2B55
1303-001
3.7 Placement
2OM-1842
2-66
(G04_03)
Z=theta [deg]
Permette di impostare un angolo per ciascun pattern. Mantenere l'angolo del
pattern di riferimento su "0 deg".
Nella gura che segue, "Pattern 1" è considerato come pattern di riferimento.
N
0
:
Il centro di
è la coordinata di posizionamento di riferimento.
O
01
:
Origine pattern di Pattern 1
O
02
:
Origine pattern di Pattern 2
O
03
:
Origine pattern di Pattern 3
O
04
:
Origine pattern di Pattern 4
Pattern 1 :
0 deg
Pattern 2 :
90 deg
Pattern 3 :
180 deg
Pattern 4 :
270 deg
X
O
03
O
02
O
01
O
04
Y
Coordinate di riferimento
per il posizionamento (No)
Componente
Pattern 4
Pattern 3
Pattern 2
Pattern 1
Esempio di pattern ripetitivi F2B56
Note
Deve essere inserito un valore numerico con incrementi di 90°.
Diversamente potrebbe vericarsi un errore.
