2.4 Scheda "Handling/Plac."
*D:component recognition
È mostrato il numero di componenti giudicati "NG" (non OK) dal
riconoscimento.
*E:component thickness
È mostrato il numero di errori di spessore dei componenti
*F:pick-up difference
È mostrato il numero di componenti giudicati "NG" (non OK) dal
riconoscimento.
*H:Meas. Error
Ciascuna casella mostra il numero totale di errori di misurazione di ciascun
singolo caricatore.
*K:coplanarlty
In questa casella sono mostrati gli errori impostati per il rilevamento errori di
complanarità.
In questa casella è mostrata la percentuale di errori rilevata nell'installazione
del dispositivo opzionale.
[2] Component chuck
[((*total comp.-(*A+*B+*C+*G+*L))/*Total comp.) × 100] (%)
Il valore (%) è determinato dalla formula che segue. Numero di Prelievi -
(Conteggio "A" + Conteggio "B" + Conteggio "C"
+ Conteggio "G" + Conteggio "L")
×100
Numero di prelievi
[3] Component placement
[((*total comp.-(*A+*B+*C+*D+*E+*F+*G+*H+*K+*L))/*Total comp.)
× 100] (%)
Il valore (%) è determinato dalla formula che segue.
Numero di prelievi - (Conteggio "A" + Conteggio "B" + Conteggio "C"
+ Conteggio "D"+ Conteggio "E"+ Conteggio "F"+ Conteggio "G
+ Conteggio "H"+ Conteggio "K"
+ Conteggio "L"
)
×100
Numero di prelievi
Note
Informazioni sui dati di conteggio (conteggio di "*A:component
missing [sensor]" e "*B:component missing [recognition]")
La macchina si arresta in condizione di errore in base al numero di
volte (errori continui di componenti mancanti da contare per fermare la
macchina in una condizione di errore) impostato nella casella "1" di "Error
process", scheda "Control Data" della schermata "Component Library".
In questo caso, il numero di errori di componenti mancanti non è aggiunto
al numero di errore di prelievo e di errori mandrino.
2OM-1842
4-201303-001

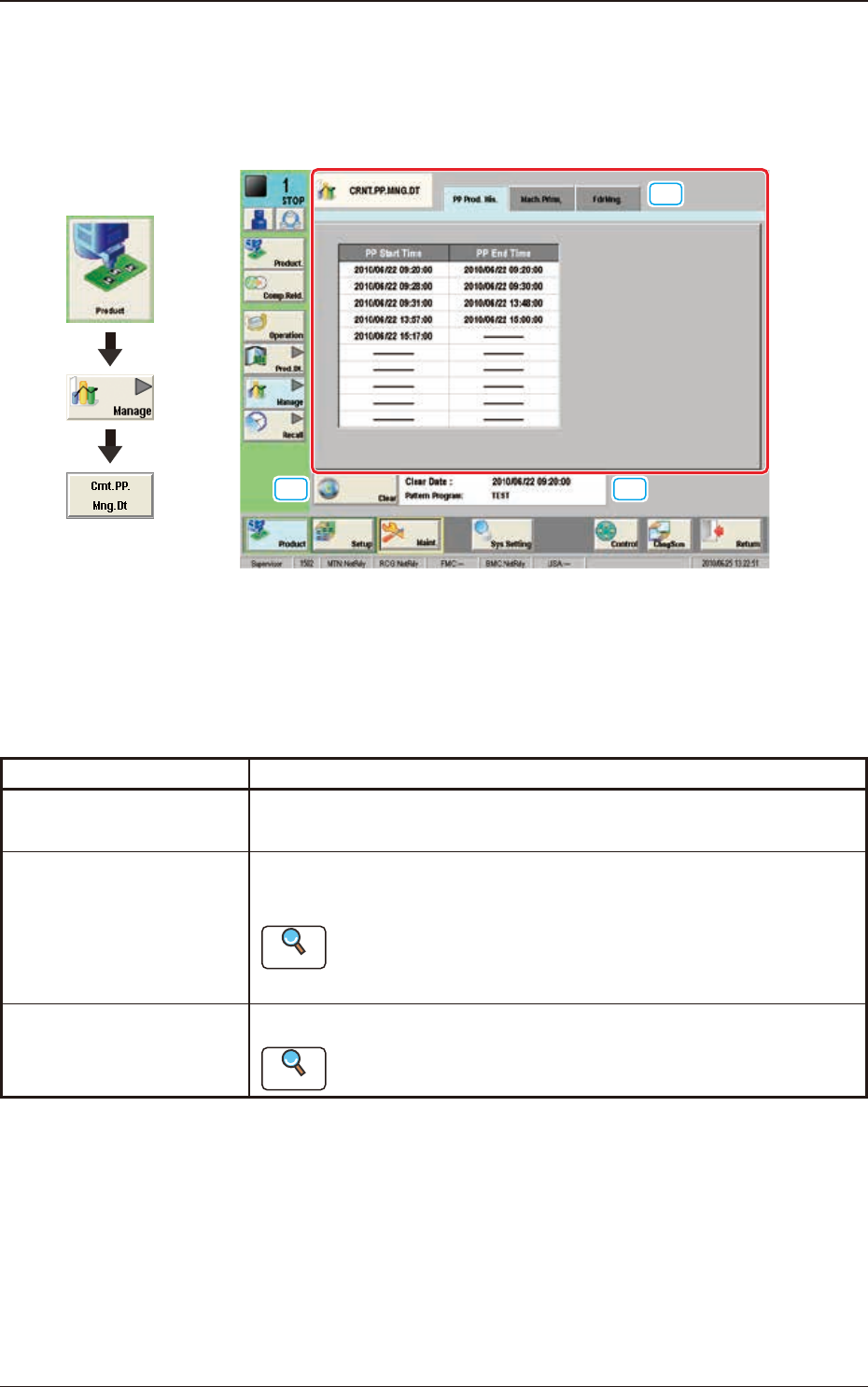

3. Schermata "CRNT.PP.MNG.DT"
Questa schermata permette all'operatore di confermare i dati di gestione di
produzione del programma pattern corrente.
[2]
[1]
[3]
F2D13
[1] Schede e Fogli delle schede
Nella schermata "CRNT.PP.MNG.DT" ci sono tre schede. Quando è premuta
una scheda, è visualizzata la scheda corrispondente.
Tasti Descrizione
PP Prod. His.
In questa scheda sono registrate data e ora di inizio funzionamento e
data e ora di ne funzionamento.
Mach.Prfrm.
In questa scheda sono visualizzati i risultati della gestione del
dispositivo.
Reference
Fare riferimento alla scheda "2.1 "Mach.Prfrm." " per informazioni
su ciascuna voce.
FdrMng.
In questa scheda sono visualizzati i dati di prelievo di ciascun caricatore.
Reference
Fare riferimento al paragrafo "2.2 "FdrMng." " per informazioni su
ciascuna voce.
T2D3
[2] Tasto [Clear]
Quando è premuto questo tasto, tutti i parametri sono eliminati in ciascuna
scheda della schermata "CRNT.PP.MNG.DT".
[3] Informazioni relative alle Informazioni File di Totalizzazione
In quest’area sono visualizzati la data e l'ora di aggiornamento del le di
totalizzazione e del programma pattern.
Grafica dello
svolgimento
3. Schermata "CRNT.PP.MNG.DT"
2OM-1842
4-211303-001
3.1 Schermata "PP Prod. His."
Sono registrate data e ora di inizio e di ne produzione PCB.

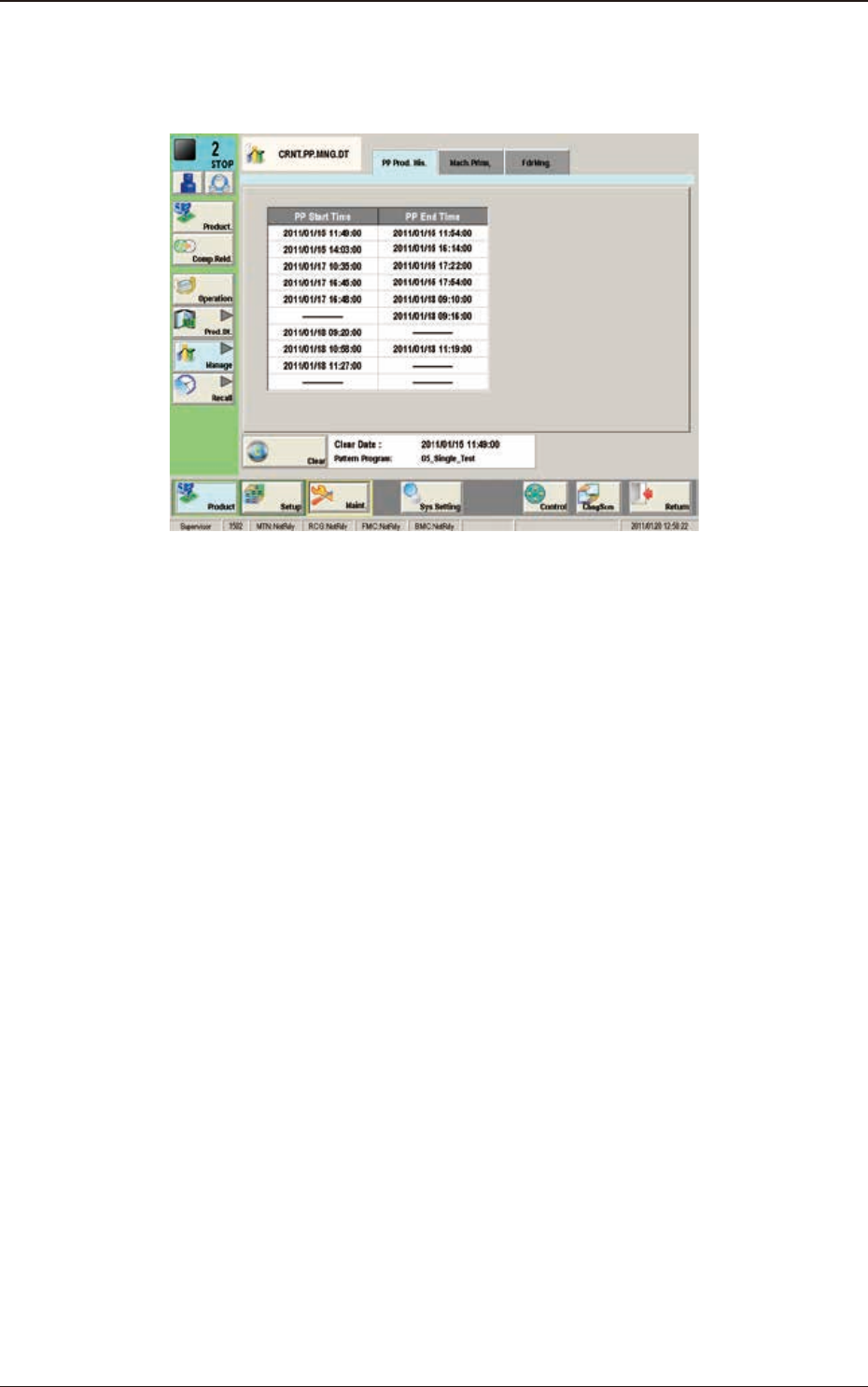

Schermata "PP Prod. His." F2D14
3.1 Schermata "PP Prod. His."
