2OM-1842 4-1 1 1303-001 3pt err (% of T otal PPEC Recog. err) È mostrato il numero totale di errori rilevati sul terzo punto di riferimento e la percentuale degli errori rilevati per il numero totale di tutti gli errori …
2OM-1842
4-10
[15]

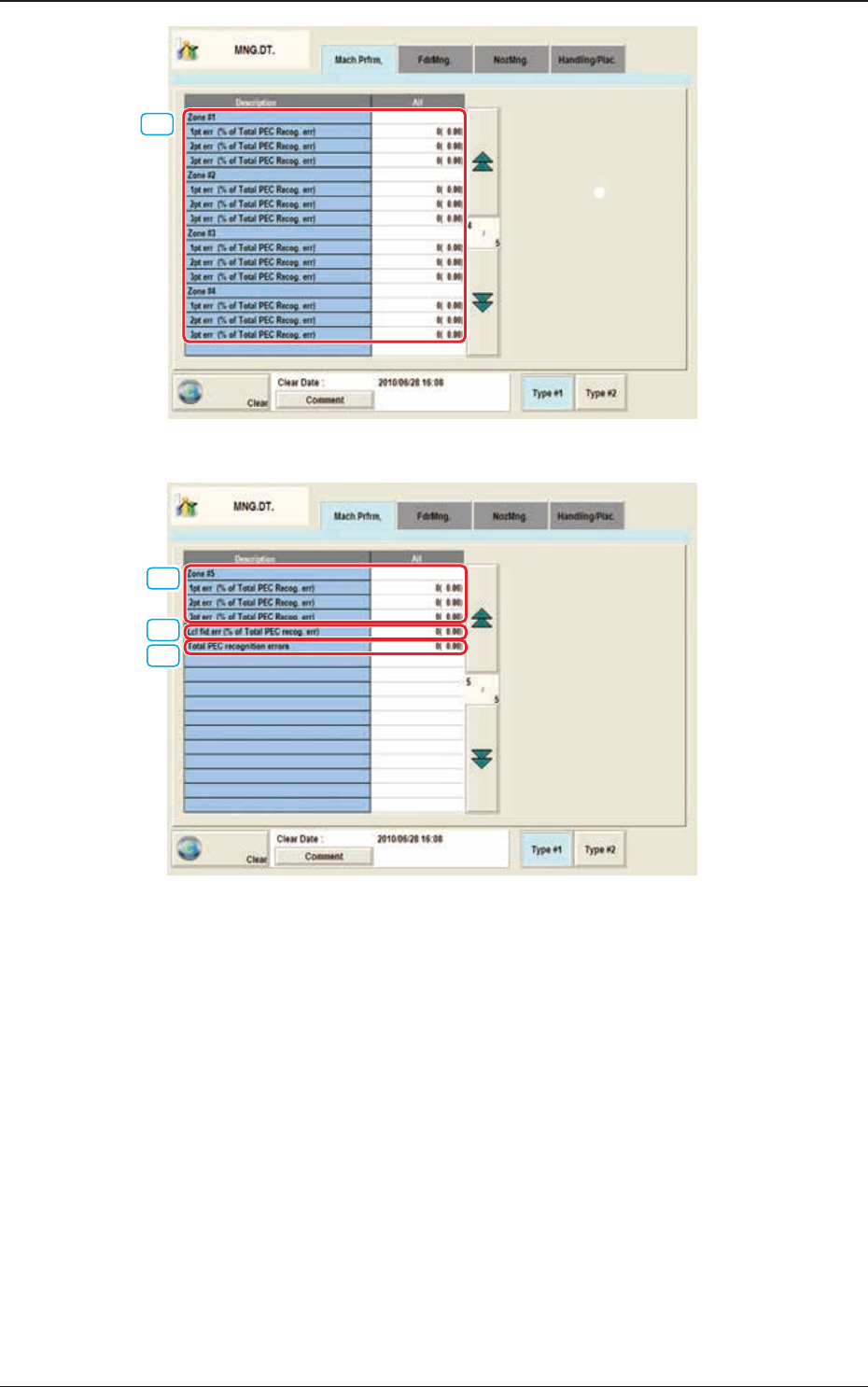

Scheda "Mach.Prfrm," (4/5) F2D6
[15]
[16]
[17]
Scheda "Mach.Prfrm," (5/5) F2D7
[15] Zone #1 a #5
1pt err (% of Total PPEC Recog. err)
È mostrato il numero totale di errori rilevati sul primo punto di riferimento
e la percentuale degli errori rilevati per il numero totale di tutti gli errori
rilevati dalla funzione di riconoscimento PEC.
2pt err (% of Total PPEC Recog. err)
È mostrato il numero totale di errori rilevati sul secondo punto di riferimento
e la percentuale degli errori rilevati per il numero totale di tutti gli errori
rilevati dalla funzione di riconoscimento PEC.
1303-001
2.1 Scheda "Mach.Prfrm"
2OM-1842
4-111303-001
3pt err (% of Total PPEC Recog. err)
È mostrato il numero totale di errori rilevati sul terzo punto di riferimento
e la percentuale degli errori rilevati per il numero totale di tutti gli errori
rilevati dalla funzione di riconoscimento PEC.
[16] Lcl d.err (% of Total PEC recog. err)
È mostrato il numero totale di errori di riconoscimento per ciascun singolo
componente e la percentuale degli errori rilevati per il numero totale di tutti
gli errori rilevati dalla funzione di riconoscimento PEC.
[17] Total PEC recognition errors
È mostrato il numero totale di errori rilevati dalla funzione di riconoscimento
PEC.
È mostrato il numero di errori rilevati dalla funzione di riconoscimento PEC
e il numero totale di errori rilevati dalla funzione di riconoscimento BBR
2.1 Scheda "Mach.Prfrm"
2OM-1842
4-121303-001
2.2 Scheda "FdrMng."
[1] [2] [3] [4] [5] [6] [7] [8] [9]
Scheda "FdrMng." (1/2) F2D8
[10] [11] [12] [13] [14]
[18]
[15] [16] [17]
Scheda "FdrMng." (2/2) F2D9
Note
(a) La scheda visualizzata avrà un aspetto diverso, in base all’opzione
selezionata.
(b) Ciascuna casella funziona come un tasto, e a ciascuna pressione dei tasti
i parametri dei dati sono elencati in ordine decrescente. La casella in alto
mostra il valore più grande degli errori. Quindi, è utile per l'analisi ed il
miglioramento della velocità di funzionamento. Quando è premuto il tasto
[Feeder No.], i numeri sono riorganizzati nel loro ordine iniziale (numeri
caricatore).
La scheda "FdrMng." è ulteriormente suddivisa in altre schede, e ciascuna scheda
mostra gli errori di gestione per caricatore su ciascuna singola base caricatori.
Quando si preme ciascuna scheda, è visualizzata la scheda corrispondente.
2.2 Scheda "FdrMng."
