2OM-1842 6-52 1303-001 [10] Schermata di inserimento dati relativi al controllo (4/4) [10] Schermata di inserimento "Control Data" (4/4) per l’"Impostazione dei dati iniziali" F2F51 [1 1] Schermata di…
2OM-1842
6-511303-001

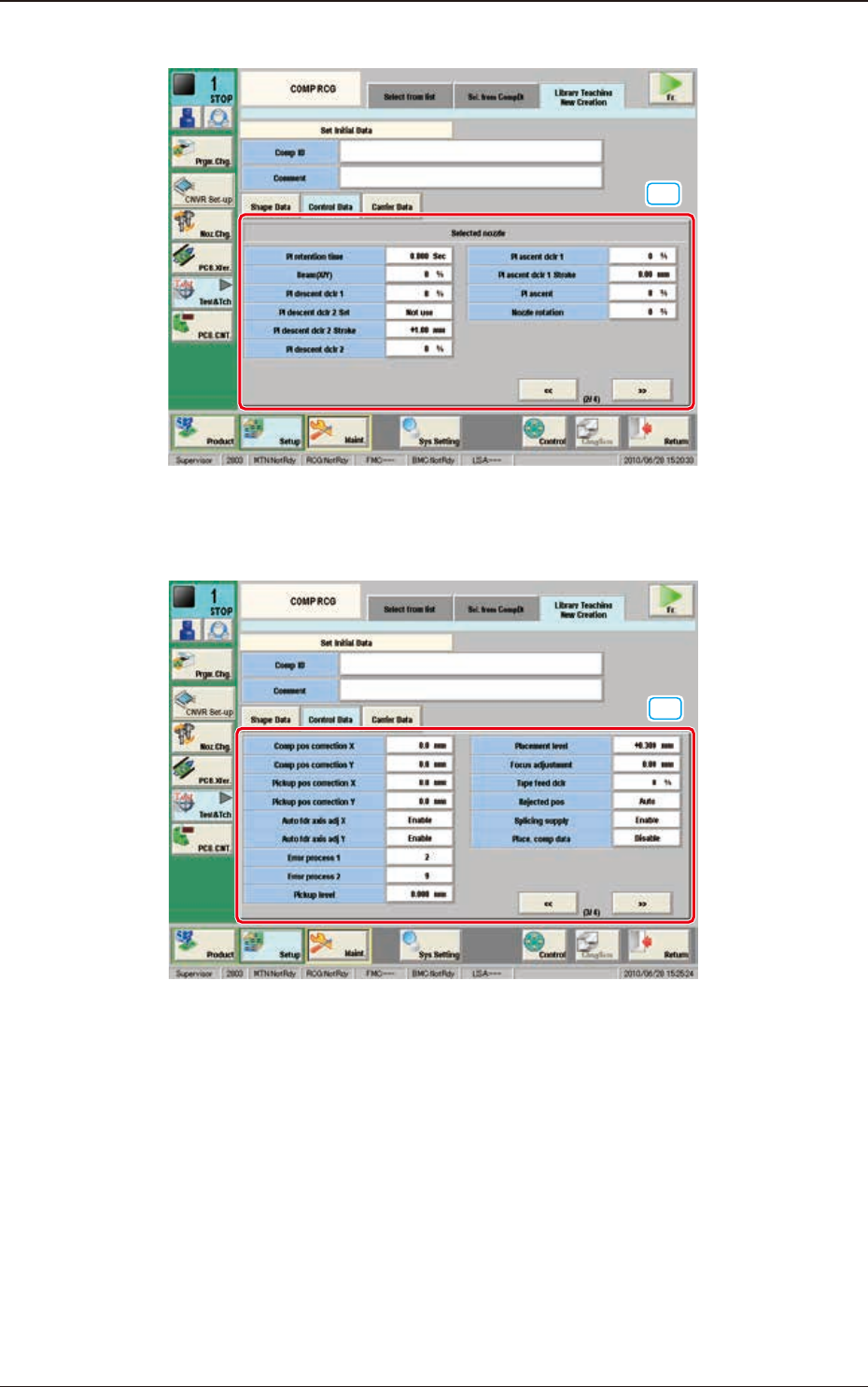

[8] Schermata di inserimento dati relativi al controllo (2/4)
[8]
Schermata di inserimento "Control Data" (2/4) per l’"Impostazione dei dati iniziali" F2F49
[9] Schermata di inserimento dati relativi al controllo (3/4)
[9]
Schermata di inserimento "Control Data" (3/4) per l’"Impostazione dei dati iniziali" F2F50
7.3 Schermata di prova "COMP RCG"
2OM-1842
6-521303-001

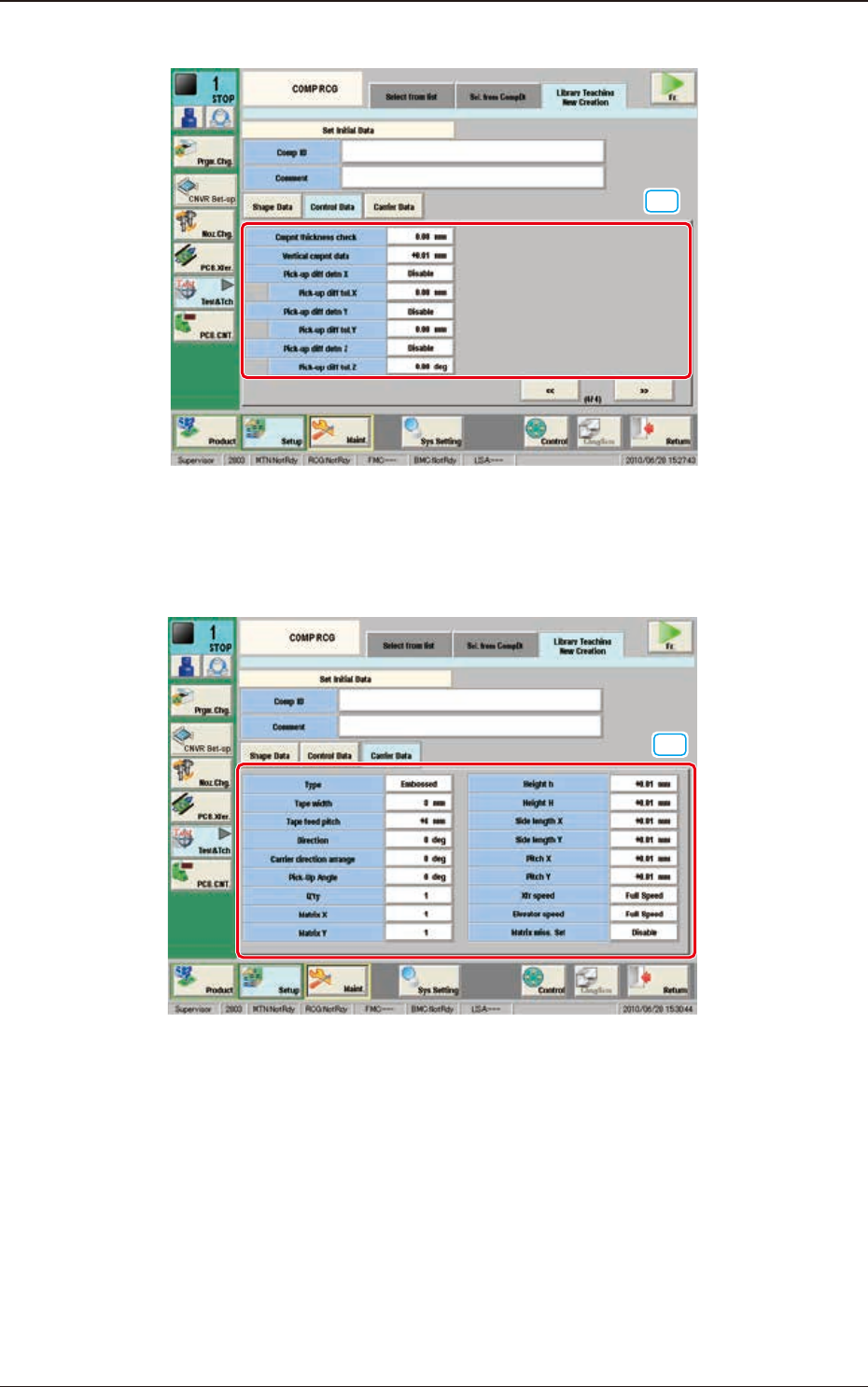

[10] Schermata di inserimento dati relativi al controllo (4/4)
[10]
Schermata di inserimento "Control Data" (4/4) per l’"Impostazione dei dati iniziali" F2F51
[11] Schermata di inserimento dati relativi al trasportatore
In questa schermata sono impostati i parametri relativi al trasportatore.
[11]
Schermata di inserimento "CarrierData" per l’"Impostazione iniziale" F2F52
7.3 Schermata di prova "COMP RCG"
2OM-1842
6-531303-001

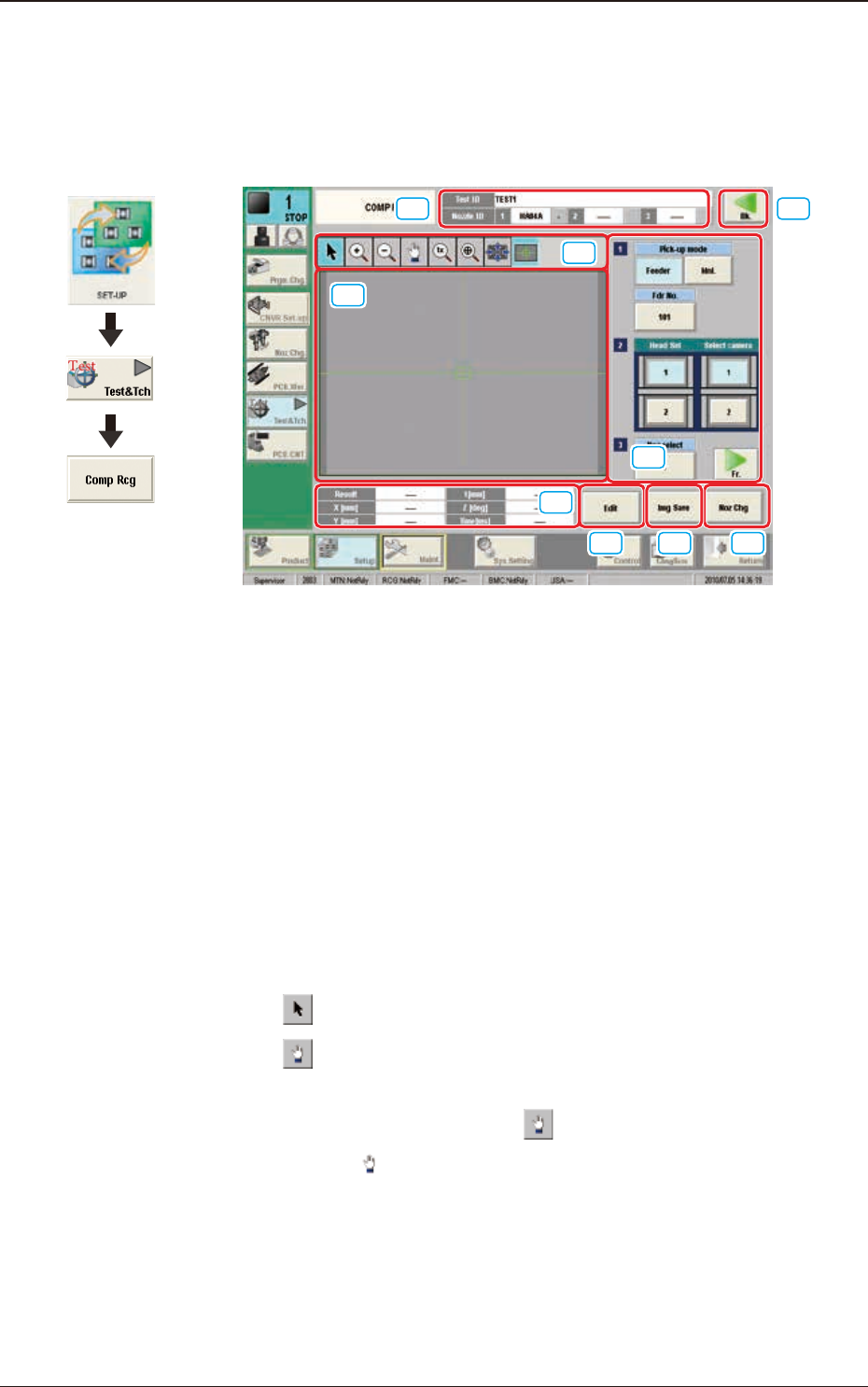

7.3.4 Schermata "Component Recognition Test Execution"
Quando nella schermata di prova "COMP RCG" è selezionato il Test ID ed
è premuto il tasto [Fr.], è visualizzata la schermata di Esecuzione del test di
riconoscimento componenti.
[1] [9]
[4]
[5]
[6] [7] [8]
[2]
[3]
F2F53
[1] Test ID
In questo pannello è visualizzato il Test ID selezionato nella schermata di
prova "COMP RCG".
Nozzle ID
In questo pannello è visualizzato il l’ID ugello (tipo) specicato nel Test ID.
[2] Tasti operativi immagine visualizzata
Utilizzando i tasti che seguono si cambia la modalità per le operazioni di
ingrandimento o di movimento, per l'immagine visualizzata in [3] area di
visualizzazione immagini di riconoscimento.
Tasto [
] :
Normale modalità operativa
Tasto [
] :
Modalità movimento immagine
Dopo aver cambiato la modalità su movimento immagine
utilizzando il tasto [
] (la forma del puntatore passa a
), trascinare l'immagine da spostare (con il tasto sinistro
del mouse premuto).
Grafica dello
svolgimento
7.3 Schermata di prova "COMP RCG"
